Описание

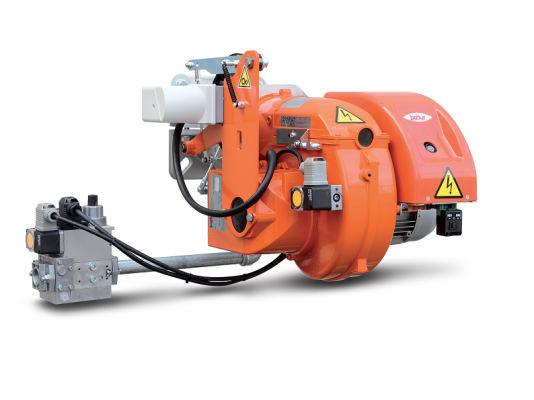

Газовая горелка Baltur TBG 2000 MC, арт: 67510010 совместима с камерами сгорания любого типа. Работает на природном и сжиженном газе. Сжигает газ с низкими выбросами оксидов азота, соответствует 2 классу экологичности по стандартам EN 676. Мощность регулируется в широком диапазоне, от 2700 до 22000 к Вт (2 ступени, прогрессивный / модуляционный режим). Всеми функциями управляет топочный автомат, что обеспечивает высокую эффективность, безопасность и надежную работу топочного оборудования. Горелка предназначена для оснащения высокомощных котлов и теплогенераторов.
Особенности конструкции и комплектация
Газовая горелка Baltur TBG MC собрана в корпусе из алюминия и стали, защищенном полимерным звукоподавляющим кожухом. В состав конструкции входит:
- мощный центробежный вентилятор высокого давления с 3-фазным электродвигателем;
- воздухозаборник линии всасывания;
- огневая голова с патрубком из нержавеющей стали;
- реле давления воздуха для обеспечения процесса горения;
- газовая рампа с двумя э/м клапанами, устройством контроля герметичности, реле (мин./ макс.), регулятором давления, фильтром (подбирается отдельно);
- ионизационный электрод для отслеживания пламени;
- менеджер горения, управляющий функциями и подключенными устройствами;
- смотровое окно для контроля пламени;
- щит управления, индикаторы состояния работы, кнопка разблокировки;
- электрический сервопривод, управляющий воздушной заслонкой;
- механический кулачок для регулировки расхода воздуха;
- подвижный фланец для оптимизации положения огневой головы в камере сгорания.
Конструкция газовой горелки разработана с учётом минимизации уровня шума, для чего использован шумоизолирующий кожух, вставка воздухозаборника из звукопоглощающего материала и специальное исполнение вентилятора.
Диагностика работы
Кнопка сброса аварии позволяет активировать/ выключить режим диагностики. Цветные светодиоды на панели управления обеспечивают индикацию текущего состояния работы горелки и наличия неполадок. Нажатие на кнопку разблокировки позволяет запустить режим диагностики неисправностей. Альтернативный вариант – просмотр на персональном компьютере при установке специального ПО и подключения кабеля (опция).
Технические и функциональные характеристики:
- работа от электрической сети 400 В, ±10%, 50 Гц;
- прерывистый режим работы (1 остановка каждые 24 часа), самодиагностика ошибок;
- 2 ступени мощности, прогрессивное или модулируемое (при дооснащении) регулирование в диапазоне 2700-22000 к Вт;
- потребляемая электрическая мощность – 49 к Вт;
- уровень пыле-, влагонепроницаемости корпуса – IP 54;
- настройка минимального и максимального расхода газа/ воздуха с помощью модулятора с механическим кулачком;
- рабочая среда: природный газ, пропан;
- регулируемое положение огневой головы, установка в топки разной конфигурации;
- открывающийся в обе стороны шарнир для удобного доступа к узлу смешения для техобслуживания;
- уровень шума при работе горелки – 88 дБ;
- электрические соединения для подключения электропитания, термостата, 2-й ступени или электронного регулятора;
- подсоединение газовой рампы снизу;
- глубина модуляции 1:11;
- закрытие воздушной заслонки при паузе/ остановке горелки для исключения потерь тепла.
Пониженные выбросы NOx и СО
Горелки для котлов отопления Baltur TBG МС отличаются незначительными выбросами оксидов азота. Соответствуют II классу по EN 676. Объем выбросов NOx и СО при сжигании метана 120 мг/к Вт·ч.
Основные преимущества:
- широкий диапазон регулирования мощности;
- 2 ступени, прогрессивное/ модуляционное регулирование (при дооснащении);
- производительный вентилятор для стабильного пламени, полного сгорания газа;
- пониженные выбросы загрязняющих воздух веществ;
- микропроцессорное управление функциями;
- подвижный фланец для оптимизации положения огневой головы;
- свободная доступность основных узлов и деталей за счет откидного шарнира;
- защита от потерь тепла при остановке горелки;
- индикация состояния работы и неисправностей.
Со склада и под заказ можно купить газовые горелки Baltur и необходимое оснащение для топочных установок.
