Описание

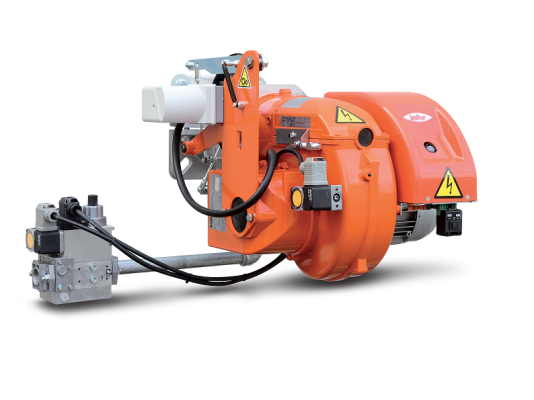

Газовая горелка Baltur TBG 210 MC L600, арт: FS21801660 используется в средне- и высокомощных котлах и теплогенераторах промышленного назначения для сжигания природного и сжиженного газа. Мощность регулируется в 2-ступенчатом прогрессивном режиме в диапазоне 400-2100 к Вт, а при установке электронного регулятора – в режиме плавного модулирования. Головка горелки за счет сдвижного фланца легко адаптируется под конструкцию камеры сгорания, а высокопроизводительный вентилятор высокого давления гарантирует устойчивое горение пламени в любых топках.
Основные характеристики и особенности:
- 2 ступени мощности, прогрессивное регулирование в диапазоне 400-2100 к Вт;
- 2 класс выбросов NOx по стандарту EN 676 ( 120 мг/к Вт·ч);
- напряжение питания 400 В, ±10%;
- потребляемая электрическая мощность – 3,7 к Вт;
- уровень пыле-, влагозащиты электрических компонентов класса IP 54;
- контроль пламени ионизационным электродом, разъем для микроамперметра;
- рабочая среда: природный магистральный, сжиженный газ;
- вентилятор высокого давления для стабильного горения пламени в любых топках, в т. ч. с противодавлением, достижения высокого КПД котла;
- звуковое давление при работе горелки – 85 дБ;
- 7-ми и 4-штырьковые штекеры для электроподключения;
- отображение состояния работы на дисплее панели управления;
- электронный блок управления и контроля работы горелки LME22;
- самодиагностика неисправностей (по EN298);
- оснащение сдвижным фланцем для оптимального выступа огневой головы с учетом особенностей котла;
- доступность рабочего узла для обслуживания без демонтажа горелки за счет откидного влево-вправо шарнира;
- механическое регулирование расхода воздуха, электрический сервопривод;
- оптимальная траектория открытия воздушной заслонки;
- защита от тепловых потерь, перекрытие воздушного канала во время паузы/ остановки горелки;
- присоединение газовой рампы снизу или сверху.
Варианты диагностики
Диагностика работы системы осуществляется путем активации режима с помощью кнопки снятия блокировки, размещенной на лицевой панели корпуса, или с использованием специального ПО на персональном компьютере (требуется приобрести программное обеспечение ACS400 и соединительный кабель OCI400).
Комплектация
Горелки для котлов отопления Baltur TBG МС оснащены высокопрочным корпусом из алюминия и стали, который закрыт эргономичным пластиковым кожухом для минимизации уровня шума. В состав конструкции входит высокопроизводительный вентилятор высокого давления, топочный автомат, регулируемая огневая голова, запальный трансформатор, реле, сервопривод, штекеры для электроподключения, датчик ионизации, монтажные принадлежности (фланцы, уплотнительная прокладка, крепеж) и другие комплектующие.
Газовая рампа, сертифицированная в соответствии с нормативом EN 676, поставляется отдельно. Для проверки э/м клапанов на наличие утечек доступно устройство контроля герметичности. Оснащение регулятором RWF40 и специальным модуляционным комплектом позволит перейти на плавное регулирование мощности, изменяемой с учетом потребности в тепле.
Основные преимущества:
- широкий диапазон регулирования мощности, возможность модуляции пламени;
- низкие выбросы загрязняющих веществ, II класс по EN 676;
- стабильное горение в любых топках, в т. ч. с противодавлением;
- сдвижной фланец для адаптации огневой головы к камере сгорания;
- точное электронное управление функциями горелки;
- откидной шарнир для свободного доступа к обслуживаемым деталям;
- надежная защита электрических компонентов от пыли и влаги;
- звукопоглощающий кожух для снижения уровня шума;
- автоматическое закрытие воздушной заслонки во время паузы/ остановки;
- диагностика неисправностей на компьютере при установке ПО.
Оборудование протестировано на заводе, соответствует стандартам ЕС. Также доступны опции (перечень уточняйте).
