Описание

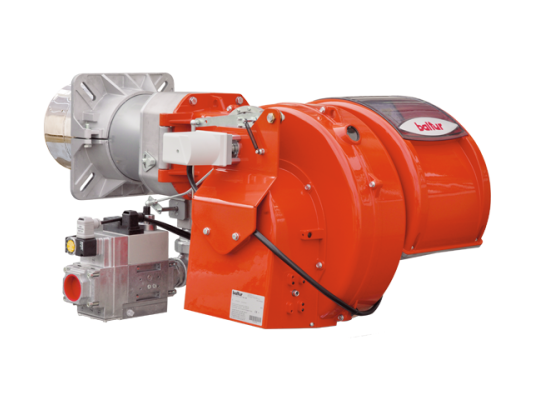

Газовая горелка Baltur TBG 450 LX MC применяется в мощных котлах и теплогенераторах промышленного назначения для сжигания природного газа и пропана. Мощность регулируется в 2-ступенчатом прогрессивном режиме в диапазоне 560-4800 к Вт, а при установке электронного регулятора (опция) – в режиме плавного модулирования. Головка горения LowNOx с низкой эмиссией угарных газов обеспечивает чистое сжигание топлива, легко адаптируется под конструкцию камеры сгорания благодаря подвижному фланцу. Высокопроизводительный вентилятор высокого давления гарантирует устойчивое горение пламени в любых топках.

Экологичное сжигание газа

Газовая горелка оснащена головкой горения LowNOx, что гарантирует низкий объем выбросов оксидов азота и углерода в атмосферу (класс III по EN 676, NOx и СО 80 мг/к Вт·ч при сжигании природного газа).

Основные характеристики и особенности:

• 2 ступени мощности, прогрессивное регулирование в диапазоне 560-4800 к Вт;

• режим непрерывной модуляции при дооснащении PID-регулятором и модуляционным комплектом, коэффициент 1:6;

• источник питания: 380 В, ±10%, 50 Гц;

• потребляемая электрическая мощность – 10 к Вт;

• удобство программирования параметров, контроля и диагностики;

• газовая рампа в варианте исполнения СЕ;

• точное микропроцессорное управление для безопасной и эффективной работы;

• рабочая среда: природный, сжиженный газ;

• контроль пламени электродом ионизации;

• пыле-, влагозащита электрических компонентов по стандарту IP 54;

• звуковое давление при работе горелки – 82 дБ;

• механическая регулировка расхода воздуха;

• 7-полюсный и 4-полюсный штекер для электрического подключения;

• закрытие воздушной заслонки в автоматическом режиме для сохранения тепла при остановке горелки;

• рабочие температуры (окружающий воздух):-15.+40 °C.

Крепление на котел

Подвижный фланец позволяет адаптировать газовые горелки Baltur TBG LX MC к конструктивным особенностям тепловой установки, выбирать оптимальное положение в камере сгорания любой конфигурации.

Подробнее о горелке

При изготовлении корпуса и основных элементов использованы алюминиевый сплав и нержавеющая сталь. Головка горения произведена из жаропрочной нержавеющей стали. Для подачи необходимого объема воздуха на горение и стабильного горения пламени в любых топках в состав горелки входит мощный центробежный вентилятор с 3-фазным электродвигателем. Оптимизация расхода воздуха осуществляется с помощью механического кулачка.

Электрический сервопривод перемещает воздушную заслонку с учетом потребности в воздухе и переводит в закрытое положение при паузе/ выключении горелки, предотвращая рассеивание тепла из системы.

Корпус защищен эргономичным звукопоглощающим кожухом из пластика. Для минимизации звукового давления использована вставка канала забора воздуха из шумоизоляционного материала.

Горелка работает в автоматизированном режиме. Оснащена блоком автоматики LME 73, управляющим всеми функциями и подключенными устройствами. На лицевой панели размещена кнопка выхода из блокировки и разноцветные светодиоды, отображающие текущее состояние работы. Предусмотрено 2 варианта диагностики (на горелке и компьютере, опция).

В состав газовой рампы входят э/м клапаны (безопасности и главный), реле минимального давления, регулятор давления, фильтр. Для проверки газовых клапанов на наличие утечек используется блок контроля герметичности.

Горелка проста в обслуживании благодаря свободному доступу к рабочему узлу. В конструкции предусмотрен открывающийся в обе стороны шарнир.

Преимущества:

• головка горения LowNOx для чистого сжигания газа;

• прогрессивное или модуляционное регулирование мощности, 2 ступени;

• широкий диапазон тепловой мощности;

• микропроцессорное управление для безопасной и эффективной работы котла;

• скользящий фланец для точного позиционирования горелки;

• мощный вентилятор высокого давления для стабильного наддува;

• защита от оттока тепла при остановке / паузе горелки;

• доступность основных элементов для обслуживания без снятия горелки с котла;

• звукоизоляционный кожух и шумопоглощающая вставка воздухозаборника для уменьшения шума.

У нас можно выгодно купить горелки для котлов отопления Baltur TBG и другое оснащение для тепловых установок.
