Описание

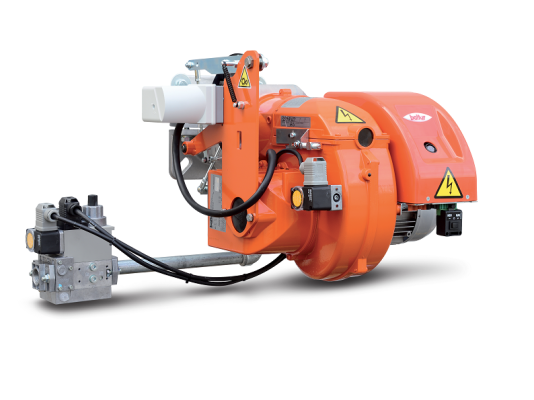

Газовая горелка Baltur TBG 60 MC, арт: 17310010 разработана для оснащения котлов и теплогенераторов мощностью до 600 к Вт. Оснащена головкой сгорания с частичной рециркуляцией отработанных газов и высокопроизводительным вентилятором для чистого сгорания газа и стабильного горения пламени в камерах сгорания любой модификации. Двухступенчатая прогрессивная горелка может работать в режиме модуляции с плавным изменением мощности, исходя из потребности в тепле, при дооснащении электронным регулятором и модуляционным комплектом.

Основные параметры и особенности:

• 2-ступенчатое прогрессивное регулирование в диапазоне 120-600 к Вт;
• 3 класс выбросов NOx и CO по европейскому стандарту EN 676;
• управление и контроль функций блоком автоматики;
• потребляемая электрическая мощность – 930 Вт;
• питание от сети 230 В, ±10%, 50 Гц;
• уровень пыле-, влагозащиты электрических компонентов – IP 44;
• отслеживание пламени датчиком ионизации, разъем для микроамперметра;
• рабочая среда: природный газ (сжиженный газ при использовании переходника);
• уровень шума при работе горелки – 76 дБ;
• диапазон модуляции 1:5;
• исключение потерь тепла во время паузы/ остановки за счет автоматического перекрытия воздушного канала;
• безошибочное электроподключение (7-ми и 4-штырьковые штекеры);
• отслеживание рабочего состояния на дисплее панели управления;
• присоединение газовой рампы снизу корпуса.

Чистое и тихое горение

Газовая горелка обеспечивает чистое сжигание метана, выделяя в атмосферу минимальное количество загрязняющих веществ. Соответствует III классу по нормативу EN 676 по объему выбросов NOx и СО ( 80 мг/к Вт·ч для метана).

Для снижения звукового давления до комфортных значений в конструкции использованы шумоизолирующие материалы в линии всасывания воздуха, звукоизоляционный кожух горелки и бесшумный вентилятор.

Сдвижной фланец

Горелка Baltur TBG может устанавливаться в котлы и теплогенераторы любых модификаций. Благодаря подвижному фланцу, скользящему вдоль сопловой трубы, головка горения точно позиционируется в топке.

Управление воздухоподачей

Эффективное горение обеспечивается высокопроизводительным вентилятором, нагнетающим достаточный объем воздуха. Управляет потоком электрический сервопривод, изменяющий положение воздушной заслонки. Конструкция воздухозаборника способствует оптимальной траектории открытия заслонки. При остановке горелки заслонка автоматически закрывается, не допуская тепловых потерь. Оптимизация расхода воздуха осуществляется вручную с помощью механического регулятора.

Доступность основных компонентов

Фланец крепления к котлу имеет откидной в обе стороны шарнир, позволяющий легко получить доступ к головке сгорания для осмотра и обслуживания, без необходимости снятия горелки с котла.

Диагностика работы

Для диагностики работы газовой горелки используется кнопка разблокировки. При использовании соединительного кабеля OCI400 и программного обеспечения ACS400 диагностика и анализ неисправностей выполняются на персональном компьютере.

Комплектация

Горелки для котлов отопления Baltur TBG собраны в прочном и легком корпусе из алюминиевого сплава, закрытом пластиковым кожухом эргономичного дизайна. На фронтальной панели размещена кнопка выхода из блокировки и световые индикаторы. Горелки оборудованы высокопроизводительным вентилятором с электродвигателем, который поддерживает стабильное горение в любых топках, в т. ч. с противодавлением. Всеми функциями управляет топочный автомат. В комплектацию входит огневая голова, трансформатор розжига, реле давления воздуха, сервопривод, штекеры для соединений и другие компоненты. Газовая рампа приобретается отдельно. Возможен вариант с блоком контроля герметичности клапанов (исполнение CTV, опция).

Основные преимущества:

• минимальные выбросы NOx и CO, 3 класс;
• высокопроизводительный бесшумный вентилятор;
• регулировка положения головки горения для адаптации под любую топку;
• плавное регулирование мощности в широком диапазоне;
• режим модуляции при дооснащении;
• автоматизация функций управления и контроля;
• экономичное энергопотребление;
• шарнирное открытие для свободного доступа к огневой голове;
• защита от оттока тепла из системы при остановке горелки;
• компактные размеры корпуса, эргономичность.

Газовые горелки прошли испытания, сертифицированы по нормам ЕС.
