Описание

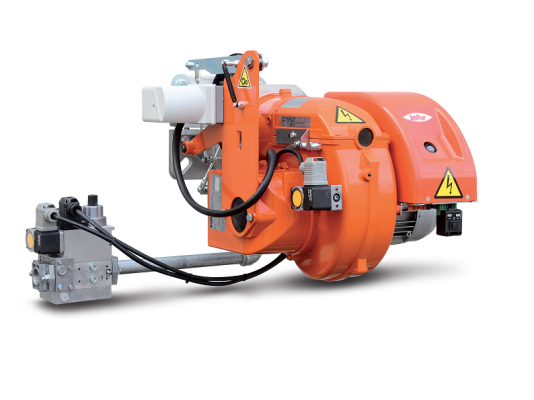

Газовая горелка Baltur TBG 650 MC, арт: 18164710 предназначена для оснащения мощных (до 6500 к Вт) промышленных котлов и теплогенераторов. Сжигает природный газ и пропан с низкими выбросами вредных веществ и высоким КПД. Работает в 2-ступенчатом прогрессивном режиме или в режиме модуляции мощности при дооснащении электронным регулятором и модуляционным комплектом. Полностью автоматизирована. Адаптируется под особенности камеры сгорания.
Основные параметры и особенности:
- 2-ступенчатое прогрессивное регулирование в диапазоне 600-6500 к Вт;
- эмиссия оксидов азота 2 класса по Европейскому стандарту EN 676;
- точное управление и контроль функций блоком автоматики;
- работа в прерывистом режиме (1 остановка каждые 24 часа) для самопроверки;
- потребляемая электрическая мощность – 15,6 к Вт;
- питание от сети 400 В, ±10%, 50 Гц;
- механическое регулирования расхода воздуха;
- уровень пыле-, влагозащиты электрических компонентов – IP 54;
- отслеживание пламени электродом ионизации, разъем для микроамперметра;
- рабочая среда: природный и сжиженный газ;
- уровень шума при работе горелки – 84 дБ;
- диапазон модуляции 1:11;
- защита от потерь тепла во время паузы, автоматическое закрытие заслонки;
- безошибочное электроподключение (7-ми и 4-штырьковый штекеры);
- просмотр состояний работы на дисплее панели управления;
- подключение газовой рампы снизу или сверху корпуса.
Регулировка головки сгорания
Горелка Baltur TBG МС может размещаться в котлах и теплогенераторах различной конфигурации благодаря оснащению подвижным фланцем, скользящим вдоль сопловой трубы. Это позволяет выбрать оптимальное положение огневой головы для эффективной и безопасной работы горелки.
Управление подачей воздуха
В состав газовой горелки входит высокопроизводительный вентилятор, поддерживающий достаточный напор воздуха в любых топках, в т. ч. с противодавлением. Управление подачей воздуха осуществляется электрическим сервоприводом, который изменяет положение воздушной заслонки. При остановке горелки воздушная заслонка автоматически закрывается, не допуская тепловых потерь. Для оптимизации расхода воздуха в конструкции предусмотрен механический кулачок.
Пониженные выбросы NOx и СО
Газовая горелка функционирует с незначительными выбросами угарных газов, соответствует II классу по EN 676. Объем выхода NOx и СО при сжигании метана 120 мг/к Вт·ч.
Доступность рабочего узла
Фланец крепления к теплогенератору имеет откидывающийся в обе стороны шарнир, позволяющий легко получить доступ к огневой голове для осмотра и технического обслуживания, что сокращает продолжительность сервисных операций.
Диагностика работы горелки
Диагностические операции осуществляются с помощью кнопки разблокировки или персонального компьютера при установке программного обеспечения ACS400 и. использования соединительного кабеля OCI400.
Комплектация
Горелки для котлов отопления Baltur TBG МС собраны в алюминиевом корпусе, защищенном пластиковым кожухом для минимизации уровня шума. Для уменьшения звукового давления также использована звукопоглощающая вставка в воздухозаборнике и специальная конструкция вентилятора.
Горелка оснащена мощной системой наддува с электродвигателем, топочным автоматом LME 73.831, пламенной головой из нержавеющей жаропрочной стали с газораcпределителем, трансформатором розжига, регулятором газовоздушной смеси с сервоприводом Siemens SQM40, регулируемой подпорной шайбой, реле давления воздуха, электродом ионизации, фланцами для установки на котел и монтажа газовой рампы и другими компонентами. Газовая рампа, устройство контроля герметичности подбираются отдельно.
Основные преимущества:
- модуляционный режим при дооснащении электронным регулятором;
- низкие выбросы NOx и CO, 2 класс;
- производительный вентилятор высокого давления;
- настройка положения головки горения, адаптация под особенности топки;
- электронное управление и контроль функций;
- удобный доступ к рабочему узлу за счет откидного шарнира;
- защита от оттока тепла из системы при остановке горелки;
- высокий уровень пыле-, влагозащиты.
