Описание

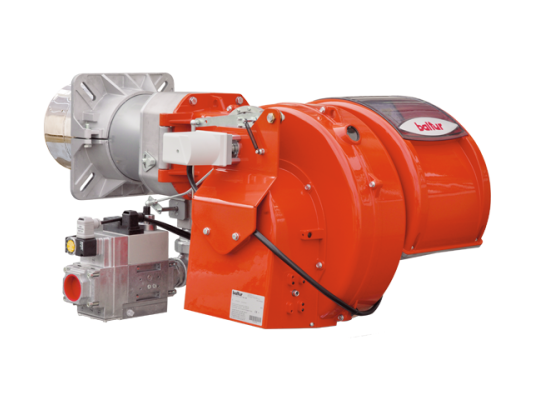

Газовая горелка Baltur TBG 750 LX MC произведена в соответствии со строгими стандартами экологичности, действующими в ЕС. Оснащена головкой горения LowNOx, что обеспечивает чистое сжигание газа с высоким КПД. Работает в 2-ступенчатом прогрессивном или модуляционном (при дооснащении электронным регулятором) режиме. Совместима с камерами сгорания любого типа и конфигурации за счет центробежного вентилятора высокого давления и подвижного фланца.

Высокий уровень экологичности

Газовая горелка оснащена системой сжигания LowNOx, что обеспечивает равномерное смешивание компонентов газовоздушной смеси, полное сгорание газа и минимальный объем выбросов оксидов азота (NOx) и оксидов углерода (CO). Соответствует 3 классу экологичности по стандарту EN 676 (объем NOx и СО 80 мг/к Вт·ч при сжигании метана).

Управление подачей воздуха

Эффективный наддув для быстрого воспламенения топлива и стабильного горения обеспечивает высокопроизводительный вентилятор с 3-фазным электродвигателем. Для управления воздушной заслонкой предусмотрен электрический сервопривод. Конструкция воздухозаборника обеспечивает максимальную прямолинейность траектории открытия заслонки. Во время бездействия горелки воздушная заслонка автоматически закрывается, не допуская тепловых потерь. Расход воздуха можно оптимизировать с помощью механического кулачка.

Основные характеристики и особенности:

• 2 ступени мощности, прогрессивное регулирование в диапазоне 600-7500 к Вт;

• режим модуляции при оснащении PID-регулятором и специальным комплектом;

• работа при подключении к сети питания: 380 В, ±10%, 50 Гц;

• потребляемая электрическая мощность – 19 к Вт;

• блок автоматики LME 73 для управления функциями и устройствами;

• рабочая среда: природный, сжиженный газ;

• газовая рампа в варианте исполнения СЕ;

• защита корпуса и компонентов от пыли и брызг класса IP 54;

• цветная индикация на фронтальной панели для отслеживания состояния работы;

• кожух звукоизоляции и вставка в канале всасывания воздуха из шумоподавляющего материала;

• уровень издаваемого шума при работе горелки – 87 дБ;

• откидной в обе стороны шарнир для доступа к рабочему узлу без демонтажа горелки;

• корпус и детали из алюминия и нержавеющей стали (головка из жаропрочной стали);

• отказоустойчивые разъемы для электроподключения горелки / газовой рампы;

• трансформатор зажигания и электрод ионизации для контроля пламени;

• температуры эксплуатации (окружающая среда):-15.+40 °C.

Газовая рампа включает два э/м клапана, реле минимального давления, регулятор давления, газовый фильтр. Для обнаружения утечек используется блок контроля герметичности клапанов.

Достоинства:

• система сжигания LowNOx для экологичной работы теплогенератора;

• прогрессивное или модуляционное регулирование мощности, 2 ступени;

• широкий диапазон регулирования;

• скользящий фланец для адаптации горелки под конструкцию котла;

• стабильное горение пламени в любых топках, в т. ч. с противодавлением;

• точное микропроцессорное управление функциями;

• открываемый влево-вправо шарнир для легкой доступности огневой головы;

• защита от потерь тепла из системы при остановке горелки;

• пониженный уровень шума.

Оснащение PID-регулятором и специальным комплектом позволит перейти на режим плавной модуляции мощности, которая будет изменяться с учетом потребности в тепле. Также можно приобрести комплект специального ПО и соединительного кабеля для выполнения диагностических операций на персональном компьютере.
