Описание

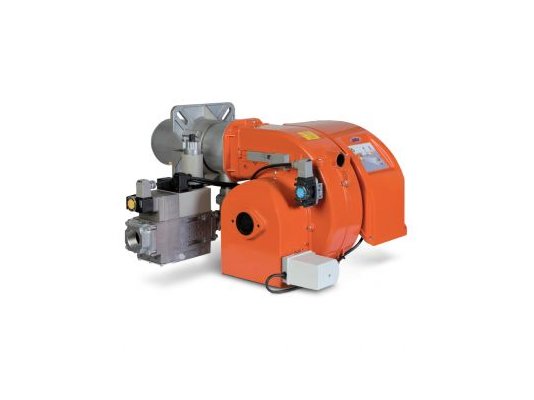

Газовая горелка Baltur TBG 85 P L600, арт: FS 22001320 функционирует в двухступенчатом режиме регулирования мощности (высокое/ низкое пламя) с плавным переходом между ступенями. Головка горения с частичной рециркуляцией отработанных газов обеспечивает низкие выбросы загрязняющих веществ в атмосферу (2 класс экологичности). За счет подвижного фланца приспосабливается под любую камеру сгорания. Высокопроизводительный вентилятор поддерживает стабильное пламя в топках любой конфигурации.

Основные параметры и особенности:

• 2 ступени регулирования мощности (низкое/ высокое пламя), диапазон 170-850 к Вт;

• прерывистая работа (не менее 1 остановки за 24 часа) для обнаружения неисправностей;

• низкий объем выбросов оксидов азота, II класс по EN 676 ( 120 мг/к Вт·ч);

• полностью автоматизированное управление функциями;

• регулировка газа с помощью одноступенчатого клапана с электромагнитным управлением;

• регулирование оборотов двигателя вентилятора частотным преобразователем, экономичное потребление электроэнергии, минимизация шума;

• работа от электрической сети 230 В, +10%, -15%, 50/60 Гц;

• совместимость с камерами сгорания любого типа, стабильное пламя;

• защита электрических контактов от пыли/ влаги по стандарту IP 44;

• подвижный фланец для адаптации головки горения под конструкцию котла;

• доступность огневой головы, съемная конструкция блока смешивания;

• открываемый в обе стороны шарнир для осмотра и обслуживания огневой головы без демонтажа горелки;

• регулировка объема подачи воздуха заслонкой с линейным открытием, управляемой сервоприводом;

• контроль пламени ионизационным электродом;

• воздухозаборник со вставкой из шумопоглощающего материала;

• потребляемая электрическая мощность – 1200 Вт;

• незначительный уровень шума, 73 дБ;

• допустимые температуры эксплуатации (окр. среда): -10.+40 °C;

• автоматическое закрытие воздушной заслонки в положении паузы для исключения потерь тепла;

• электрический щит, подсоединяемый с помощью 4-х и 7-штырькового разъемов;

• присоединение газовой рампы снизу.

Подробнее о горелке Baltur TBG Р

Газовая горелка собрана в прочном и легком алюминиевом корпусе компактных размеров, что позволяет устанавливать её в котлы и теплогенераторы разной модификации и габаритов. Корпус защищен пластиковым кожухом, уменьшающим звуковое давление.

Горелка состоит из следующих основных элементов:

• высокопроизводительного центробежного вентилятора высокого давления с двигателем;

• воздухозаборника с дроссельной заслонкой;

• регулируемой огневой головы, подвижного фланца;

• электрического сервопривода, управляющего воздушной заслонкой;

• газовой рампы с предохранительным, основным э/м клапанами, реле, регулятором и фильтром;

• ионизационного электрода для отслеживания пламени;

• электронного блока управления и контроля, отвечающего стандарту EN298;

• высоконадежных «умных» разъемов для присоединения газовой рампы и горелки (для исключения неправильного применения).

По желанию покупателя горелка оснащается блоком контроля герметичности (опционально).

Рабочая среда и применение

Газовые горелки Baltur TBG P встраиваются в системы сжигания природного и сжиженного газа. Подходят для установок, работающих под атмосферным или слегка избыточным давлением.

Основные достоинства:

• экологичная работа, II класс выбросов Nox;

• высокопроизводительный вентилятор, стабильное пламя в любых топках;

• высокий КПД от сжигания газа;

• регулируемая огневая голова для подгонки под модификацию камеры сгорания;

• низкий уровень шума за счет особенностей вентилятора, шумоизоляции воздухозаборника и пластикового кожуха;

• точное микропроцессорное управление функциями;

• компактные размеры корпуса, эргономичный дизайн;

• защита от тепловых потерь при остановке горелки;

• удобный доступ к деталям и узлам за счет открытия шарнира в обе стороны.

Представленные в каталоге горелки для котлов отопления, водонагревателей и других теплогенерирующих устройств соответствуют стандартам EN676, проверены и испытаны на заводе.
