Описание
Эффективная и экономичная система сжигания природного газа. Горелка работает в режиме электронной модуляции, плавно изменяя мощность с учетом тепловых запросов. Оснащена системой принудительного наддува, что способствует устойчивому горению в топках любого типа.
Основные параметры:
- электронная модуляция мощности, диапазон регулирования 300-1200 к Вт;
- входное давление газа: максимум 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
- применение в котлах и теплогенераторах мощностью до 960 к Вт;
- звуковое давление, измеренное на расстоянии 1 метр: 80 дБ;
- пыле-, влагозащита электрических контактов класса IP40;
- допустимые рабочие температуры: -10.+50 °C, влажность: до 80%.
Применение

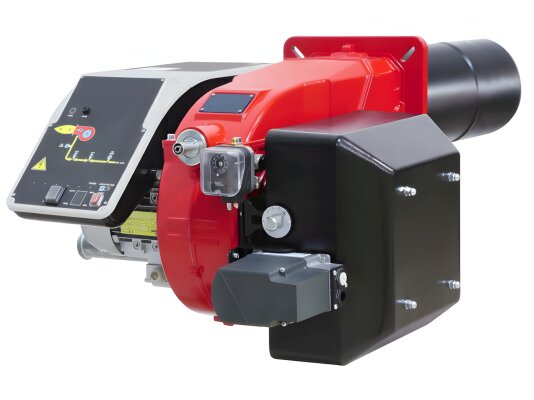

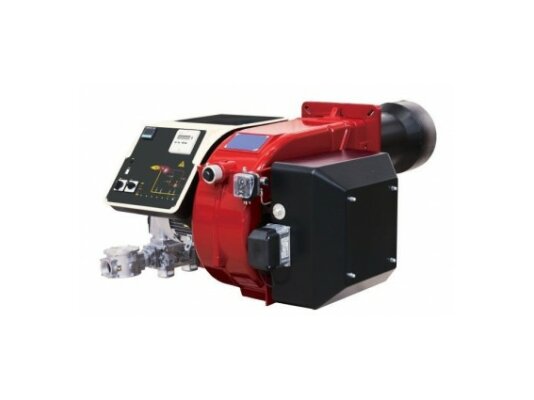

Электронномодулируемая газовая горелка CIB Unigas C120A M-.MD.LR.RU.A.1.80.EA встраивается в промышленные системы отопления, подогрева воды, печи, паро-, теплогенераторы, различное технологическое оборудование. Может устанавливаться в котлы разного исполнения (с реверсивной топкой, чугунные, трехходовые).
Конструкция и особенности горелки
- Газовая горелка укомплектована длинной огневой головой 490 мм, положение которой регулируется для удобства размещения горелки в котле.
- Настройка работы горелки с модуляцией мощности осуществляется с помощью переключателя CMF на рабочей панели (1- большое горение, 2- малое горение, 3 – автоматическое управление).
- Горелка работает под управлением топочной автоматики в повторно-кратковременном режиме. Каждые 24 часа менеджер горения инициирует перезапуск горелки для самопроверки на наличие неисправностей важных компонентов системы.
- В корпус горелки интегрирован мощный вентилятор, нагнетающий воздух в камеру сгорания. Воздушный поток легко преодолевает даже высокое сопротивление камеры сгорания, поддерживает стабильное горение пламени. Горелка оснащена пластиковым воздухозаборником (АБС-пластик).
- Газ и воздух подаются по отдельным каналам и смешиваются в зоне образования пламени (камере сгорания). Для безопасной работы оборудования контролируется давление воздуха и рабочей среды. При отклонении от нормы блок управления мгновенно блокирует систему.
- Электрический сервопривод действует пропорционально на заслонку воздуха и дроссельный газовый клапан. Предусмотрен один кулачок с варьируемым профилем для регулировки объема выбросов и оптимизации параметров горения.
- В комплект поставки входит компактная газовая рампа с двумя электромагнитными клапанами и блоком контроля герметичности. Диаметр присоединения газа: DN 80.
Требования к рабочему помещению
Допускается установка горелки только в сухих, чистых помещениях, с достаточной вентиляцией для безопасного, эффективного горения. Нельзя эксплуатировать горелку при дефиците воздуха. В рабочей зоне не должно быть легковоспламеняемых предметов и веществ, лаков, едких паров, скоплений пыли.
Преимущества:
- электронная модуляция мощности, точная адаптация под тепловые запросы;
- экономичное потребление ресурсов;
- регулировка головы сгорания, легкая подстройка под конструкцию котла;
- система принудительного наддува, устойчивое горение в различных топках;
- продуманный, эргономичный дизайн, удобство настройки и контроля параметров;
- комплектация компактной газовой рампой с контролем герметичности.
