Описание
Эффективная и экономичная система сжигания природного газа для промышленных систем теплоснабжения. Мощность изменяется плавно с помощью электронного модулятора, с учетом потребностей в тепле. Рабочий диапазон: 300-1200 к Вт. За счет компактности и регулируемой головы горелка совместима с котлами широкой линейки производителей.
Применение

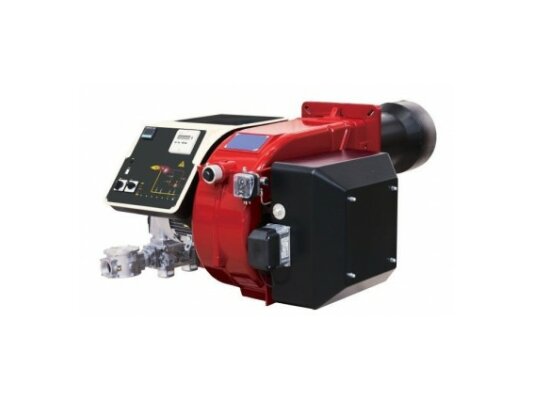

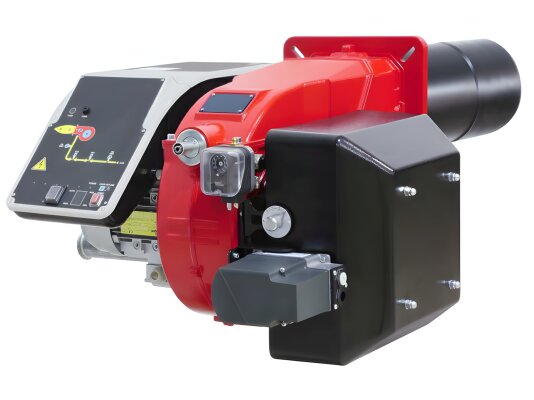

Газовая горелка CIB Unigas C120A M-.MD.SR.RU.A.0.50 используется в составе промышленных отопительных, водогрейных котлов, паро-, теплогенераторов, технологических установок мощностью до 960 к Вт. Подходит для оснащения чугунных, 3-ходовых котлов, систем с реверсивной топкой.
Подробнее о горелке
- Газовая горелка полностью автоматизирована. Работает в прерывистом режиме. Всеми функциями управляет менеджер горения со встроенным микропроцессором. Блок автоматики не менее 1 раза в 24 часа перезагружает горелку для диагностики работоспособности компонентов системы безопасности.
- Эргономичная панель с индикацией, переключателями и другими элементами контроля и управления способствует удобству настройки и эксплуатации горелки. Трехпозиционный переключатель CMF позволяет выбирать оптимальный режим работы (1- большое горение, 2- малое горение, 3 – автоматическое управление).
- Горелка собрана в малогабаритном корпусе, в который интегрирован вентилятор с электродвигателем 1,5 к Вт для подачи воздуха на горение. Эффективная система наддува создает условия для получения однородной газовоздушной смеси, ровного, стабильного горения пламени в топках всех типов.
- Стандартная огневая голова 380 мм регулируется по глубине вылета с учетом конструкции котла, позволяя точно разместить горелку для эффективного и безопасного сжигания газа.
- Воздух и газ поступают в камеру сгорания по отдельным каналам. В зоне образования пламени компоненты смешиваются. Для контроля давления воздуха и газа, безопасного горения горелка комплектуется датчиками-реле давления. Топочный автомат мгновенно реагирует на отклонение от установленных параметров блокировкой системы.
- В комплект поставки входит газовая рампа с двумя отсечными клапанами (соединение Rp 2). Максимальное давление газа в магистрали подачи: 360/ 500 мбар в зависимости от используемых клапанов Dungs MBDLE/ Siemens VGD.
- Горелка оснащена электрическим сервоприводом с пропорциональным действием на воздушную заслонку и дроссельный газовый клапан. Для оптимизации параметров газовых выбросов и эффективности горения предусмотрен один кулачок с варьируемым профилем.
Рабочее помещение
Горелка устанавливается в чистом, сухом помещении с вентиляцией для исключения работы с недостатком воздуха, риска образования взрывоопасных смесей. В котельной нельзя размещать легковоспламеняемые предметы, лаки, агрессивные вещества. Диапазон температур: -10.+50 °C, максимальная влажность – 80%.
Преимущества:
- плавная модуляция мощности исходя из запросов в тепле;
- экономичное потребление газа;
- регулировка огневой головы для адаптации под конструкцию котла;
- горение без пульсаций в топках любого типа;
- эргономичная панель управления, удобство настройки и техобслуживания.
Газовая горелка испытана в камере сгорания, соответствующей европейскому стандарту EN676. Для оснащения котлов с размерами топок, не отвечающих данному нормативу, необходимо получить разрешение компании-производителя.
