Описание
Электронномодулируемая горелка для промышленных газовых котлов. Плавно изменяет мощность в соответствии с потребностями в тепле, что обеспечивает комфортную температуру в помещении и экономию ресурсов. Для безопасной эксплуатации оснащена системой контроля герметичности клапанов.
Основные характеристики:
- работа на природном газе;
- электронная модуляция мощности в диапазоне 300-1200 к Вт;
- давление газа на входе: 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
- использование в котлах и теплогенераторах мощностью до 960 к Вт;
- уровень шума, измеренный на расстоянии 1 метр: 80 дБ;
- защита контактов от воздействия пыли/ влаги по стандарту IP40.
Применение

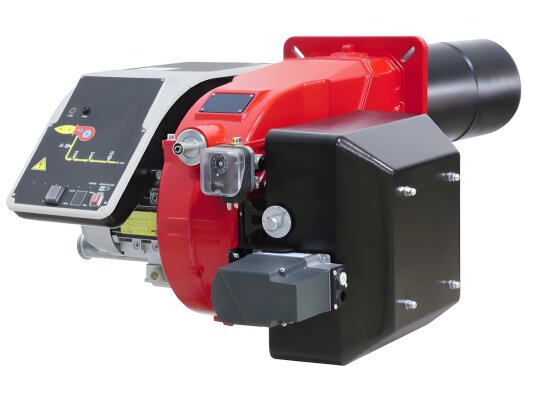

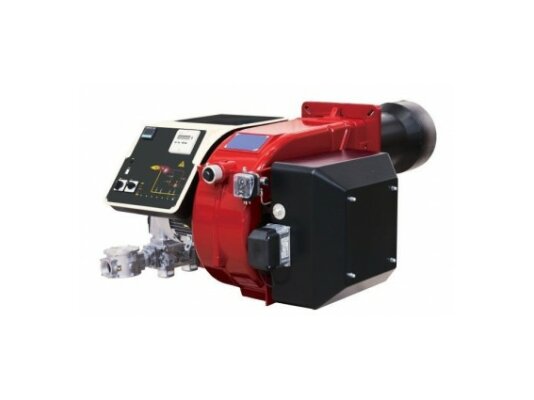

Газовая горелка CIB Unigas C120A M-.MD.SR.RU.A.1.65.EA используется в отопительном, водогрейном оборудовании, печах, паро-, теплогенераторах, технологических агрегатах. Применима для оснащения котлов разного исполнения (с реверсивной топкой, чугунные, трехходовые).
Устройство и особенности горелки
- Газовая горелка поставляется со стандартной огневой головой длиной 380 мм, положение которой можно корректировать для точного позиционирования горелки в котле.
- В корпус встроен вентилятор для нагнетания воздуха на горение. Воздушный поток легко преодолевает высокое противодавление камеры сгорания, поддерживает устойчивое горение пламени. Модель поставляется с пластиковым воздухозаборником (АБС-пластик).
- Горелка работает под управлением менеджера горения в прерывистом режиме. Каждые 24 часа топочный автомат перегружает горелку для самодиагностики компонентов системы безопасности, выявления неисправностей.
- Для задания режима работы используется переключатель CMF на панели (1- большое горение, 2- малое горение, 3 – автоматическое управление).
- Газ и воздух поступают по отдельным каналам и перемешиваются в зоне образования пламени (камере сгорания). Для безопасного функционирования системы сжигания автоматика контролирует давление воздуха и рабочей среды с помощью реле давления. При отклонении от заданных значений менеджер горения мгновенно блокирует систему.
- Электрический сервопривод действует пропорционально на воздушную заслонку и дроссельный газовый клапан. Предусмотрен один кулачок с варьируемым профилем для оптимизации показателей дымовых газов и достижения максимального теплового эффекта,
- Комплектация включает газовую рампу с двумя электромагнитными клапанами и блоком контроля герметичности. Параметры присоединения газа: DN 65.
Рабочая зона
Допускается размещение газовой горелки CIB Unigas только в сухих, чистых помещениях, с влажностью до 80%, температурой окружающей среды -10.+50 °C. Котельная должна хорошо проветриваться для безопасного сжигания газа, исключения застоя воздуха. В рабочей зоне не должно быть легковоспламеняемых предметов и веществ, лаков, едких испарений, скоплений пыли.
Преимущества:
- плавное изменение мощности под управлением электронного модулятора;
- адаптация под тепловые запросы, экономия ресурсов;
- регулировка пламенной головы, совместимость с котлами разных конструкций;
- вентилятор для стабильного наддува, ровного горения без пульсаций;
- продуманный, эргономичный дизайн, панель управления для настройки и контроля параметров;
- контроль герметичности газовых клапанов, безопасная эксплуатация.
