Описание

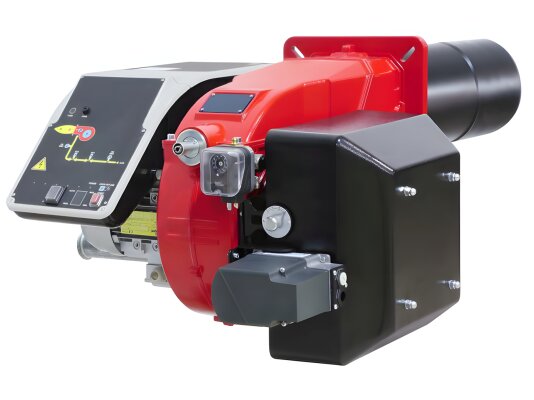

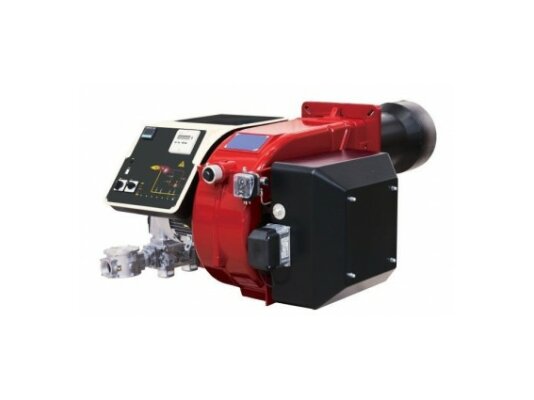

Газовая горелка CIB Unigas C85A M-.MD.LR.RU.A.0.65 работает в электронномодулируемом режиме, что позволяет оптимально расходовать ресурсы и управлять тепловой мощностью в соответствии с запросом системы.
Основные параметры:
- рабочая среда: природный газ;
- максимальное давление газа: 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
- электронная модуляция мощности, диапазон регулирования: 230-850 к Вт;
- применение в котлах и теплогенераторах мощностью до 680 к Вт;
- уровень пыле-, влагозащиты электрических контактов: IP40;
- звуковое давление, измеренное на расстоянии 1 метр: 80 дБ;
- эксплуатация в условиях температур -10.+50 °C.
Конструкция и особенности горелки
- Горелка оснащена длинным соплом 410 мм, положение которого регулируется для точного позиционирования в котле.
- Настройка горелки с модуляцией пламени осуществляется с помощью переключателя CMF на панели управления (1- большое горение, 2- малое горение, 3 – автоматический режим работы).
- Газ и воздух поступают в топку по отдельным каналам и пересекаются в зоне образования пламени (камере сгорания). Реле давления воздуха контролирует соответствие фактического значения заданной величине. Является элементом системы безопасности горелки.
- Реле давления газа отвечает за контроль давления рабочей среды для своевременной блокировки горелки при несоответствии давления допустимым параметрам.
- Электрический сервопривод действует пропорционально на воздушную заслонку и дроссельный газовый клапан. Предусмотрен один кулачок с варьируемым профилем для регулировки выбросов и эффективности сжигания газа.
- В комплект поставки входит газовая рампа с двумя электромагнитными запорными клапанами. Диаметр присоединения газа: DN 65.
- Газовая горелка CIB Unigas работает под управлением блока автоматики в периодическом режиме. Каждые 24 часа топочный автомат останавливает работу горелки и запускает вновь для самодиагностики неполадок и безопасной эксплуатации оборудования.
- В корпус горелки встроен вентилятор, принудительно нагнетающий воздух в топку. Благодаря подаче воздушного потока под напором, достигается однородное смешивание компонентов, быстрый розжиг и устойчивое горение пламени.
- Горелка оснащена пластиковым воздухозаборником (АБС-пластик).
Применение
Газовая горелка используется в составе промышленных котлов отопления, нагрева воды, печей, паро-, теплогенераторов. Испытана в камерах сгорания, отвечающих нормам EN676. При необходимости установки горелки в котлы с топками с меньшими габаритами, необходимо согласование с компанией-производителем. Горелка совместима с котлами с реверсивной топкой, чугунными, трехходовыми.
Преимущества:
- электронная модуляция, изменение мощности с учетом запроса на тепло;
- принудительный наддув, стабильное горение в различных топках;
- регулировка огневой головы, легкая адаптация под особенности котла;
- эргономичная панель управления, удобство настройки и контроля параметров;
- комплектация газовой рампой.
Требования к помещению
Газовая горелка размещается в сухих, чистых помещениях, хорошо вентилируемых для безопасного, эффективного горения. При работе горелки необходимо исключить дефицит воздуха. В рабочей зоне не должно быть взрывоопасных предметов и веществ, лаков, едких испарений. Максимальная влажность – 80%.
