Описание

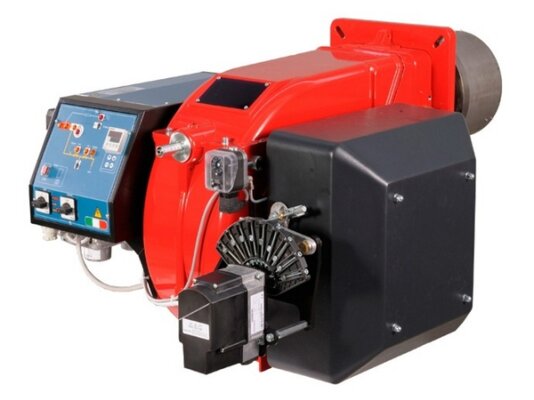

Газовая горелка CIB Unigas G400A M.PR.SR.RU.A.8.50.EA, арт: 2669125 разработана с учетом европейских стандартов безопасности и экологичности. Обеспечивает эффективное сжигание природного газа с низким уровнем эмиссии NOx. Поддерживает плавно-двухступенчатый (прогрессивный) режим регулирования мощности в диапазоне от 580 до 4000 к Вт.
Применение
Газовая горелка CIB Unigas совместима с котлами разных типов и конструкции. Встраивается в отопительные, водогрейные котлы, печи, паро-, теплогенераторы, технологические установки мощностью до 3200 к Вт.
Подробнее о горелке
- Газовая горелка оснащена эргономичным алюминиевым корпусом с удобным доступом к основным компонентам для настройки и обслуживания. В конструкцию встроен центробежный вентилятор с электродвигателем. Система принудительного наддува поддерживает стабильный и достаточный поток воздуха на горение, что способствует легкому преодолению сопротивления топки.
- Стандартная голова сгорания длиной 500 мм регулируется по глубине вылета, что упрощает установку горелки в котел. По объему выбросов NOx горелка соответствует 2 классу экологичности по EN 676 ( 120 мг/к Втч).
- Топочный автомат управляет всеми устройствами и отвечает за безопасность горения. Режим работы – прерывистый, с контролируемым перезапуском не реже одного раза в 24 часа (при использовании менеджера горения LMV2x) или непрерывный с автоматикой LMV3x.
- Электрощит с панелью управления упрощает настройку системы и позволяет оператору контролировать каждую стадию работы горелки.
- Воздух и газ направляются по раздельным каналам внутри головы сгорания, пересекаются в топочной камере. Для поджига газовоздушной смеси с помощью повышающего трансформатора и электродов выдается искра зажигания (возможно использование запальной горелки).
- Управление воздушной заслонкой и дроссельным газовым клапаном осуществляется с помощью сервоприводов. Достаточность давления воздуха и газа контролируется датчиками-реле.
- Горелка входит в серию устройств с электронным управлением, одним видом топлива (газ), без инвертора. Модель с пластиковым воздухозаборником.
- В комплектацию входит газовая рампа с 2 газовыми э/м клапанами, реле максимального давления и блоком контроля герметичности. Параметры подключения газа: Rp 2.
Регулирование мощности
Мощность регулируется в прогрессивном режиме. Переход между малым и большим горением происходит плавно. После запуска горелка работает на первой ступени, через несколько секунд активируется двухступенчатый режим. Горелка, управляемая внешним термостатом, увеличивает или уменьшает мощность.
Преимущества:
- эффективное сжигание природного газа;
- низкий выход оксидов азота;
- регулирование тепловой мощности в широком диапазоне;
- высокопроизводительный вентилятор, устойчивое горение пламени;
- легкая адаптация под конструкцию котла;
- блок клапанов с контролем герметичности и реле;
- компактный, эргономичный дизайн.
Условия эксплуатации
Газовая горелка рассчитана на эксплуатацию в условиях температур -10.+50 °C и относительной влажности не более 80%. Рабочее помещение должно вентилироваться. Нельзя размещать горелку в местах со скоплениями пыли, повышенной влажностью, вблизи с легковоспламеняющимися предметами.
