Описание

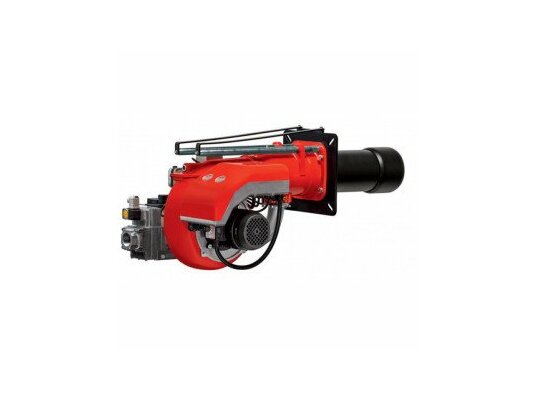

Прогрессивная газовая горелка FBR GAS P70/MCE TC — R. CE D11/4-S разработана для оснащения промышленных систем сжигания метана и пропана средней мощности. Обеспечивает высокую эффективность горения и низкий выход оксидов азота. За счет полной автоматизации экономична и безопасна. Собрана в моноблочной компактной конструкции с удобным доступом к обслуживаемым компонентам.

Подробнее о горелке

• Газовая горелка произведена в литом алюминиевом корпусе, закрытом звукоизолирующим эргономичным кожухом. В конструкцию встроен вентилятор высокого давления, который приводится в действие экономичным электродвигателем.
• Конструкция огневой головы регулируется для достижения максимальной эффективности и стабильности пламени.
• Встроенный вентилятор нагнетает воздух в топку под стабильным давлением, что гарантирует горение без пульсаций. Для контроля достаточности давления предусмотрен датчик-реле. Воздушный поток способен преодолевать аэродинамическое сопротивление камеры сгорания от -0,1 до 7,9 мбар.
• Горелка работает автоматически. Для удобства настройки и контроля за стадиями горения снабжена панелью управления. Электрическое оборудование защищено от внешних воздействий по стандарту IP40.
• Всеми функциями управляет топочный автомат со встроенным микропроцессором. Менеджер горения выполняет обработку данных, полученных от датчика пламени, реле давления воздуха и газа, анализирует другие показатели. При наличии отклонений от допустимых значений блокирует горелку.
• Топочный автомат поддерживает постоянный режим работы (только в сочетании с датчиком с функцией самоконтроля). Для газового оборудования с пилотными горелками требуется как минимум одно отключение каждые 24 часа.
• Электрический сервопривод пропорционально действует на воздушную заслонку и газовый дроссельный клапан. Использует кулачок с варьируемым профилем для оптимизации параметров дымовых газов и достижения максимально эффективного горения.
• Газовая рампа входит в стандартную комплектацию. Поставляется в собранном виде. Прошла необходимые испытания. Состоит из газового клапана с регулировкой расхода, предохранительного э/м клапана, реле минимального давления газа.
• В базовой сборке горелка работает на природном газе. Для перехода на работу с пропаном требуется докупить комплект переоборудования. После установки требуется заново настроить горелку.
• Небольшие габариты моноблочной горелки и удобная компоновка основных узлов предоставляют быстрый доступ для техобслуживания.

Применение

Газовые горелки FBR GAS устанавливаются в промышленные водогрейные, отопительные котлы, паро-, теплогенераторы, печи и другие аналогичные установки. Готовы к монтажу и быстрому вводу в эксплуатацию.

Преимущества:

• компактный моноблок с удобным доступом к настройкам и обслуживаемым компонентам;
• сжигание газа с высокой эффективностью и низкими выбросами оксидов азота;
• плавный переход между малым и большим горением с учетом теплового запроса;
• высоконапорная вентиляция, устойчивое горение пламени.

Рабочее помещение

Газовые горелки FBR GAS устанавливаются только в помещениях с температурой от -15 до +40 °C, достаточной вентиляцией и защитой от атмосферных осадков. Не допускается эксплуатация при застое или недостатке воздуха, наличии твердых летучих частиц, агрессивных паров и соединений.
