Описание

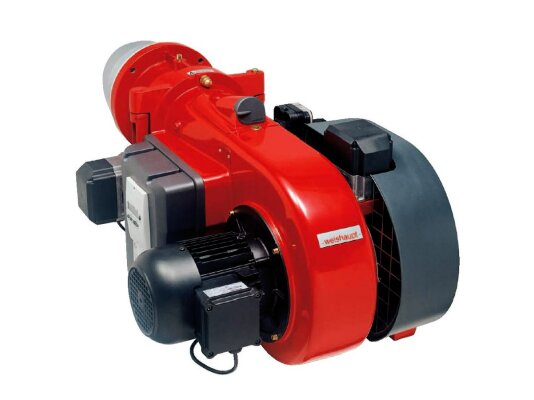

Газовая горелка Weishaupt G 1/1-E, 1, исп. ZMID, арт: 25111782 разработана специально для промышленного применения. Отличается значительно большим диапазоном регулирования. Совместима со всеми типами котлов и теплогенераторов. Проста в настройке и эксплуатации.

Горелки типоряда G исполнения ZMID характеризуются:

• широким диапазоном регулирования 1:20;
• питанием от сети переменного тока;
• автоматизацией всех функций;
• плавным регулированием мощности;
• широкими возможностями применения;
• специальным исполнением воздушной и газовой заслонок;
• мощным наддувом, устойчивостью горения пламени в любых топках;
• отличными показателями горения;
• низким уровнем шума;
• наличием регулятора с импульсной линией;
• доступностью обслуживаемых компонентов.

Рабочая среда

Основной вид топлива горелки Weishaupt G – природной газ Е и LL. Возможна работа на сжиженном газе B/P. Переключение с природного на сжиженный газ или наоборот требует перенастройки горелки. Для других типов газа необходимо получить согласование с разработчиком.

Регулирование мощности

Газовая горелка Weishaupt G ZMID настроена на работу в плавно-двухступенчатом режиме. Регулирование мощности осуществляется медленно (максимальное время выбега сервопривода составляет 42 сек.). Связанное управление воздушной заслонки и газовым дросселем осуществляется с помощью 2-х регулировочных винтов.

Для каждой ступени устанавливаются параметры мощности в рамках доступного диапазона. Система автоматически переключает горелку с малого на большое горение или обратно исходя из тепловой потребности. Переход осуществляется плавно, без скачкообразного расхода топлива.

Модуляция мощности доступна при оснащении электронным регулятором. Мощность плавно изменяется во всем диапазоне с учетом запроса в тепле.

Основные параметры:

• регулирование мощности от 30-335 к Вт;
• работа от сети 380 В;
• медленное регулирование, время выбега сервопривода до 42 сек.;
• диапазон регулирования: 1:20;
• точное управление с помощью блока автоматики LFL 1.322;
• контроль пламени ионизационным электродом;
• подключение импульсной линии к управляющему регулятору;
• предварительная продувка камеры сгорания;
• место установки – закрытые вентилируемые помещения;
• температуры эксплуатации: -15°.+40 °С, влажность до 80%;
• низкий уровень шума.

Конструктивные особенности

Все элементы горелки собраны в единый блок. Электродвигатель размещен так, что направление его оси расположено под прямым углом к направлению потока воздуха. Двигатель обеспечивает эффективную работу вентилятора. Элементы регулирования газа и воздуха находятся в легкой доступности и хорошо просматриваются. Горелка может откидываться влево и вправо, что облегчает обслуживание огневой головы. Оснащена специальной воздушной заслонкой и газовым дросселем особого исполнения. В комплектацию входит фланец, уплотнение, крепежные детали.

Безопасная эксплуатация

Для безопасного функционирования топочной установки автоматика блокирует работу газовой горелки в случае:

• низкого давления газа на входе;
• отсутствии подачи воздуха для горения;
• отключении питания или недостаточности напряжения в сети;
• срабатывании ограничителей;
• утере сигнала пламени во время работы горелки.

Газовая рампа с двумя э/м клапанами, регулятором давления, реле давления, фильтром, запорным краном, соединительными элементами не предусмотрена стандартной комплектацией, подбирается индивидуально.

Достоинства:

• плавное 2-ступенчатое регулирование;
• широкий диапазон регулирования;
• высокая эффективность, экологичное сжигание газа;
• совместимость с котлами разных типов;
• работа с природным и сжиженным газом;
• возможность перенастройки на другой вид газа;
• стабильное горение пламени, без пульсаций;
• автоматизированное управление функциями;
• низкие выбросы оксидов азота;
• открытие корпуса в обе стороны, удобный доступ к рабочему узлу.

Применение

Газовые горелки Weishaupt G ZMID применяются в сушильных, обжиговых печах, плавильных установках, на всех типах теплогенераторов и технологических установок.
