Описание

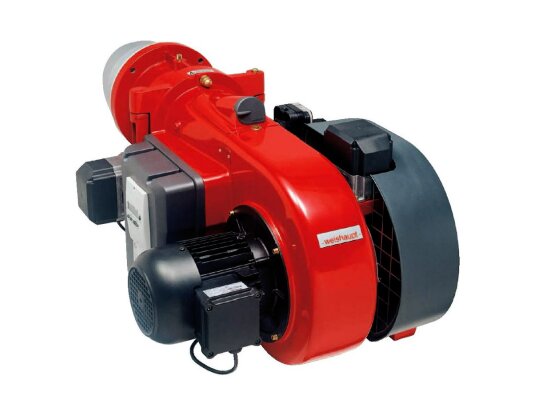

Газовая горелка Weishaupt G 1/1-E, 2, исп. ZD, арт: 25111493 подходит для котлов и теплогенераторов с топками любого типа, что расширяет сферу применения. Соответствует европейскому стандарту EN 676 и директивам по газовому оборудованию. Безопасно, бесшумно и экологично сжигает газ. Благодаря высоконапорной вентиляции обеспечивает стабильное пламя в камерах сгорания с низким и высоким сопротивлением. Включение горелки осуществляется плавно за счет пониженной мощности запуска.

Регулирование

Газовая горелка Weishaupt G с быстрым регулированием мощности работает в плавно-двухступенчатом режиме. Синхронизация работы сервоприводов газовой и воздушной заслонок предотвращает возникновение резких перепадов давления в камере сгорания и газовой линии при запуске-переключении горелки.

Перед эксплуатацией котла устанавливаются параметры для первой и второй ступеней мощности. Автоматический переход с малого на большое горение и обратно происходит плавно, с учетом потребностей в тепле, без скачкообразного расхода газа.

Рабочая среда

Газовая горелка Weishaupt G служит для сжигания природного газа типа Е, LL, сжиженного газа F. Возможность применения для других видов газа необходимо уточнять у компании-производителя. Для перехода между природным/ сжиженным газом требуется перенастроить горелку.

Параметры и особенности:

• диапазон регулирования мощности: 30-335 к Вт;
• питание от электрической сети 380 В;
• время выбега сервопривода: 8 сек.;
• подача газа в небольшом объеме при розжиге горелки (плавный пуск);
• блок автоматики для точного управления функциями и процессами;
• защитное отключение в случае малой нагрузки;
• связанное регулирование газ/воздух с регулировочными шайбами;
• контроль горения пламени ионизационным электродом;
• встроенный коммутационный блок;
• откидной вправо и влево корпус горелки;
• доступность пламенной головы и электрода для обслуживания;
• режим предварительной продувки камеры сгорания;
• защита от рассеивания тепла при остановке в работе горелки;
• малошумное горение (шумоглушитель Weishaupt типа W-SH).

Газовая арматура горелки

В соответствии с требованиями евростандарта EN 676 горелка оснащена запорной арматурой, представленной двойным электромагнитным клапаном класса А с предохранительной и отсечной функциями. Устройство контроля герметичности клапанов отвечает за проверку надежности газовой арматуры, и при выявлении утечек «сообщает» автоматике данные для незамедлительного прекращения подачи газа и блокировки системы.

Конструкция

Горелка собрана в компактном моноблочном корпусе. Узлы и компоненты надежно защищены от внешних воздействий. В состав конструкции входят:

• топочный автомат, управляющий функциями горелки;
• двигатель горелки с классом изоляции F, электрозащитой класса IP54;
• система вентиляции с оцинкованным колесом;
• датчик ионизации для непрерывного контроля горения пламени;
• воздухозаборник, воздушная заслонка, реле давления воздуха;
• трансформатор для выработки высоковольтного напряжения;
• электрод и кабель поджига;
• сервоприводы для управления положением газовой и воздушной заслонок;
• откидывающийся фланец с концевым выключателем;
• доступное для осмотра и ТО смесительное устройство;
• запорная газовая арматура.

Горелка укомплектована уплотнением фланца, крепежом.

Основные достоинства:

• экологичное, эффективное сжигание газа;
• возможность перехода с одного вида газа на другой;
• плавный переход между ступенями;
• стабильное горение пламени в любых топках, без пульсаций;
• широкий диапазон регулирования мощности;
• автоматизация функций, безопасное функционирование;
• плавное зажигание за счет пониженной пусковой мощности;
• откидная конструкция фланца, доступность основных деталей и узлов;
• защита от потерь тепла при паузе/ отключении горелки.

Условия эксплуатации

Газовые горелки для котлов отопления Weishaupt G рассчитаны на эксплуатацию при температурах -15°.+40 °С и влажности до 80%. Размещаются в закрытых помещениях.

Область применения

Горелки Weishaupt G встраиваются в отопительные, водогрейные котлы, промышленные паро-, теплогенераторы, технологическое оборудование. За счет эффективного наддува могут преодолевать высокое сопротивление в топке, поэтому прежде всего устанавливаются в современные средне-, высокомощные котлы.
