Описание

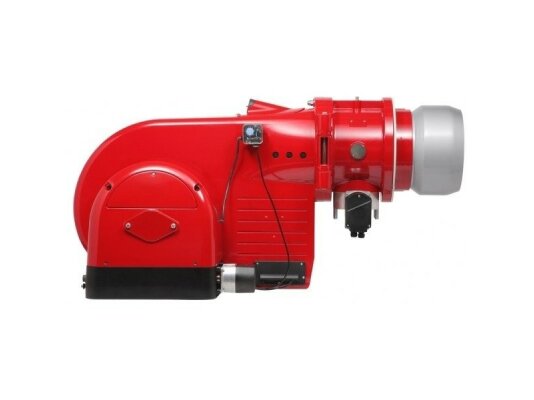

Газовая горелка Weishaupt G 3/1-E, 1, исп. ZMAD, арт: 25131783 поддерживает стабильное пламя независимо от типа топки. Имеет специальное исполнение для расширения диапазона регулирования. Рассчитана на промышленное применение. Предусмотрено 2 ступени мощности с плавным переходом между ними, а при оснащении электронным регулятором доступен режим непрерывной модуляции.
Отличия газовых горелок G исп. ZMAD:
- плавно-двухступенчатое или электронномодулируемое (с доп. оснащением) регулирование;
- плавный переход между ступенями, без скачков в потреблении газа;
- коэффициент регулирования 1:10;
- точное микропроцессорное управление и контроль;
- стабильное горение пламени в топках любого типа;
- воздушная заслонка специального исполнения;
- открытие корпуса в любую сторону для быстрого доступа к огневой голове;
- высокий КПД от сгорания топлива, низкий выход NOx;
- широкие возможности применения.
Конструкция газовой горелки
Горелка имеет моноблочную конструкцию. В компактном блоке размещен двигатель горелки, который приводит в движение колесо вентилятора (размещено на оси двигателя). Головка горения и регуляторы хорошо просматриваются и доступны для пользователя. За счет откидываемого шарнира корпус открывается влево и вправо.
Автоматическую работу горелки обеспечивает топочный автомат LFL 1.322, установленный в шкафу управления. К нему подключен электрод ионизации, осуществляющий непрерывный контроль за горением пламени.
В исполнении ZMA регулятор давления размещен перед горелкой. В горелках Weishaupt используются двойные э/м клапаны DMV (безопасности и главный). Газовую рампу можно заказать отдельно.
Безопасное функционирование
Газовые горелки Weishaupt серии G исп. ZMAD соответствуют европейским стандартам безопасности. Незамедлительно отключаются в следующих случаях:
- срабатывании реле минимального давления газа;
- отсутствии достаточного объема воздуха для горения;
- отключении питания или недостаточности напряжения в сети;
- потере сигнала пламени в процессе работы горелки;
- срабатывании ограничителей.
Для повышения безопасности газовой установки можно купить газовую горелку, дополнив базовый комплект устройством контроля герметичности газовых клапанов (не является обязательным условием функционирования).
Основные параметры:
- рабочая среда – природный газ Е, LL;
- 2 ступени регулирования мощности (низкое/ высокое пламя), плавный переход;
- электронная модуляция при оснащении соответствующим регулятором;
- диапазон регулирования мощности: 60-630 к Вт;
- коэффициент регулирования: 1:10;
- розжиг горелки на мощности выше малой нагрузки;
- питание от сети 380 В;
- герметичное закрытие воздушного канала при прерывании процесса горения;
- параметры соединения: Rp 1;
- функция предпродувки камеры сгорания;
- медленное регулирование, время выбега сервопривода – до 42 сек.;
- связанное управление заслонок газ/ воздух, 2 винта для настройки параметров;
- низкий уровень шума.
Эксплуатация и размещение
Газовые горелки Weishaupt могут эксплуатироваться при температурах внешней среды -15°.+40 °С, влажности 80%. Материал конструкции и газовой рампы, а также степень защиты предусматривают размещение горелки в закрытых вентилируемых помещениях.
Назначение
Газовые горелки Weishaupt типа G исп. ZMAD предназначены для сжигания природного газа. Могут преодолевать повышенное давление в топке, поэтому используются, в первую очередь, в современных котлах и теплогенераторах. Входят в состав сушильных, обжиговых, плавильных печей и других технологических установок.
