Описание

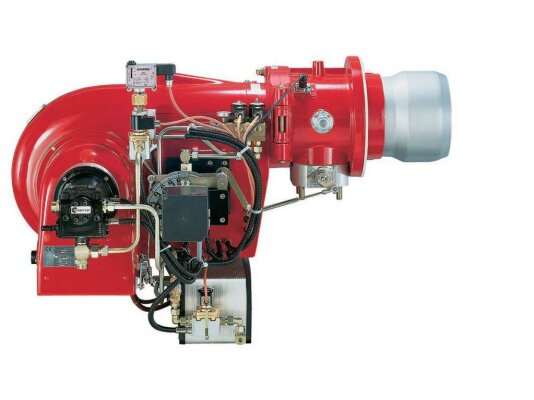

Газовая горелка Weishaupt G 30/2-A, 2, исп. 3LN, арт: 21730509 работает в режиме электронного модулирования мощности в соответствии с тепловым запросом. Входит в линейку горелок с низким выходом оксидов азота (3 класс экологичности). Оснащена менеджером горения со встроенным микропроцессором для надежной, безопасной эксплуатации, обеспечения коммуникации с другими системами через шину eBus.

Отличия газовых горелок G исп. 3LN:

• электронная модуляция мощности;
• автоматическая работа;
• конструкция с высокопроизводительным вентилятором;
• стабильное пламя в топках любого типа, с низким и высоким противодавлением;
• сжигание природного газа E и LL;
• III эмиссионный класс по EN 676;
• узел смешивания с комбинированной подачей первичного и вторичного топлива и воздуха;
• удобный доступ к обслуживаемым компонентам за счет откидываемого в обе стороны корпуса;
• электронное связанное регулирование исполнительных органов;
• двойной электромагнитный клапан DMV для автоматического включения и отключения подачи газа;
• удобство настройки с помощью программатора;
• широкие возможности применения.

Конструкция и функции газовой горелки

Горелка собрана в компактном моноблоке. Воздухозаборник интегрирован в корпус горелки. Канал всасывания воздуха изготовлен из звукоизолирующего материала для минимизации уровня шума. Для дозирования объема воздуха на горение предусмотрена воздушная заслонка. Реле давления контролирует достаточность потока и аварийно отключает горелку при прерывании подачи воздуха.

Реле давления газа отслеживает уровень давления на входе в горелку и передает сигнал менеджеру горения при обнаружении недостаточного давления. Регулятор давления отвечает за поддержание постоянного давления и обеспечивает равномерный расход топлива.

Непрерывно контролирует наличие пламени датчик ионизации. В случае утери сигнала происходит немедленная блокировка горелки.

Менеджер горения обеспечивает управление функциями горелки, контролирует процессы розжига и горения, служит для коммуникации с сервоприводами, запускает проверку газовых клапанов на герметичность. Выполняет другие функции при наличии дополнительных устройств (модуля кислородного регулирования, устройства регулирования частоты оборотов вентилятора и пр.).

Сервоприводы управляют воздушной заслонкой, газовым дросселем, смесительным устройством (подпорной шайбой). Сигнал от блока автоматики поступает на сервопривод через информационную шину CAN, подвергается анализу электронным устройством и отправляется обратно на топочный автомат.

Основные характеристики:

• диапазон регулирования мощности: 300-2000 к Вт;
• питание от сети 400 В;
• параметры соединения: Rp 2;
• исполнение LowNOx (3 класс эмиссии оксидов азота);
• низкий уровень шума;
• диапазон эксплуатационных температур: -15.+40°C.

Применение

Газовые горелки Weishaupt G 3LN устанавливаются на паровые, водогрейные котлы, нагреватели воздуха, применяются в ряде технологических процессов, требующих выработки тепла. Подходят для непостоянного и продолжительного режима функционирования. Поскольку горелки этой линейки способны поддерживать устойчивое горение в топочных камерах с высоким сопротивлением, они применяются, в первую очередь, для оснащения современных котлов высокой мощности.

Достоинства:

• электронная модуляция мощности;
• экономичное энергопотребление;
• чистое сжигание газа (система LowNOx);
• широкий диапазон регулирования;
• применение в камерах сгорания с высоким и низким сопротивлением;
• автоматическая работа;
• удобство программирования и контроля;
• откидывающийся корпус, доступность обслуживаемых деталей.

Условия эксплуатации

Газовая горелка может устанавливаться в камеры сгорания, удовлетворяющие требованиям к минимальному размеру. Место размещения – закрытые вентилируемые помещения. Горелка не подходит для уличной эксплуатации и теплогенераторов с реверсивной камерой сгорания. Воздух для горения не должен содержать агрессивных веществ, пыли и других загрязнений.
