Описание

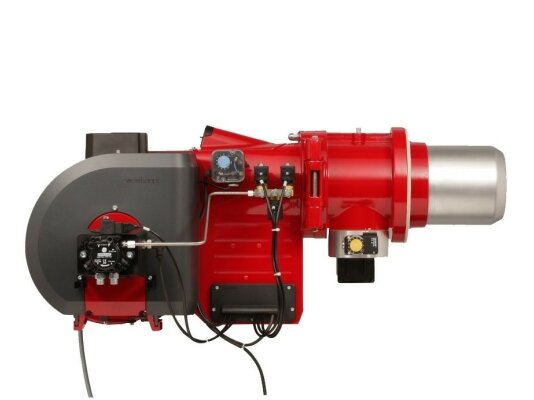

Газовая горелка Weishaupt G 30/2-A, DN100, исп. 3LN, арт: 21730564 функционирует в режиме непрерывной модуляции мощности, изменяемой автоматически с учетом потребности в тепле. Оснащена головкой сгорания LowNOх, что обеспечивает низкие выбросы оксидов азота в атмосферу. За счет высоконапорной вентиляции совместима с топками с низким и высоким сопротивлением. Оснащена электронным устройством управления для надежной, безопасной работы, программирования работы, обеспечения коммуникации с другими системами через шину CAN.

Особенности газовых горелок G исп. 3LN:

• электронномодулируемое регулирование мощности;
• автоматический режим работы;
• встроенная вентиляция, подача воздуха под давлением;
• устойчивое горение в любых типах топок;
• применение для природного газа E и LL;
• низкие выбросы оксидов азота, эмиссионный класс 3 по EN 676;
• устройство смешивания с комбинированной подачей первичного и вторичного топлива и воздуха;
• откидная конструкция корпуса для легкого доступа к обслуживаемым узлам;
• встроенный разъем eBus для подключения к системной шине;
• электронное связанное регулирование исполнительных органов;
• оснащение двойным э/м клапаном DMV класса А для управления потоком газа, безопасной эксплуатации;
• программатор для настройки работы горелки.

Автоматизация функций

Горелка оснащена менеджером горения W-FM100, который управляет всеми процессами и подключенными устройствами. К нему подсоединен электрод ионизации, контролирующий наличие пламени. При выявлении потери сигнала пламени автоматика блокирует работу горелки.

Топочный автомат обеспечивает коммуникацию с сервоприводами, инициирует проверку герметичности клапанов. Выполняет другие функции при установке дополнительных устройств (модуля кислородного регулирования, частотного регулятора и пр.).

Согласно стандартам EN 676, горелки мощностью от 1200 к Вт должны оснащаться устройством проверки герметичности клапанов. Контроль герметичности и все элементы газовой арматуры можно подобрать .

После каждой штатной перезагрузки автоматика выполняет проверку герметичности электромагнитных клапанов. После аварийной остановки или отключения питания контроль на утечки осуществляется перед запуском горелки.

Особенности системы сжигания

В газовой горелке реализовано:

• электронное связанное регулирование воздушной заслонки и газового дросселя;
• разделение на первичный и вторичный потоки;
• подача газа посредством 4-х первичных и 6-ти вторичных газовых трубок;
• воспламенение газовоздушной смеси с помощью устройства розжига с э/м клапаном.

Конструкция

Газовая горелка Weishaupt G исп. 3LN представляет собой моноблок со встроенным вентилятором, воздухозаборником. Работает от двигателя мощностью 4,5 к Вт. Для минимизации уровня шума в канале всасывания воздуха использован звукоизолирующий материал. Для регулирования объема потока на горение предусмотрена воздушная заслонка. Реле давления контролирует наличие достаточного количества воздуха и прерывает работу горелки при прекращении подачи воздуха.

Встроенное реле отслеживает входящее давление газа. При значении ниже минимального уровня давления, отправляет сигнал на менеджер горения для защитного отключения. Регулятор давления поддерживание давление на постоянном уровне, обеспечивает равномерный расход газа.

Горелка оснащена трансформатором, электродом и кабелем розжига. Для управления воздушной заслонкой, газовым дросселем, смесительным устройством (подпорной шайбой) предусмотрены сервоприводы. Доступна передача сигнала на автоматику через шину CAN.

В базовый комплект входит фланец для установки на котел, уплотнение, крепеж.

Основные характеристики:

• регулирование мощности в диапазоне: 300-2000 к Вт;
• питание от электросети 400 В;
• параметры соединения: DN 100;
• исполнение LowNOx (3 класс по стандарту EN 676);
• низкий уровень шума;
• эксплуатация при температурах -15.+40°C.

Применение

Газовые горелки Weishaupt G 3LN используются в составе промышленных паровых, водогрейных котлов, воздухонагревателей, технологических установок. Подходят для прерывистого и продолжительного режима работы. Выдерживают высокое противодавление камеры сгорания, поэтому подходят, прежде всего, для современных котлов высокой мощности.

Достоинства:

• электронная модуляция мощности;
• система сжигания LowNOx (3 эмиссионный класс);
• совместимость с топками любого типа;
• широкий диапазон регулирования;
• экономичное энергопотребление;
• автоматизация функций контроля и управления;
• возможность подключения к шине CAN;
• удобство настройки и программирования параметров;
• открытие корпуса в обе стороны, доступность рабочего узла.

Размещение и условия эксплуатации

Материалы газовой горелки и газовой арматуры рассчитаны на эксплуатацию в закрытых помещениях с достаточной вентиляцией. Горелка не подходит для эксплуатации на открытых площадках и оснащения теплогенераторов с реверсивной камерой сгорания. Недопустимо использование воздуха, содержащего пыль, агрессивные вещества.
