Описание

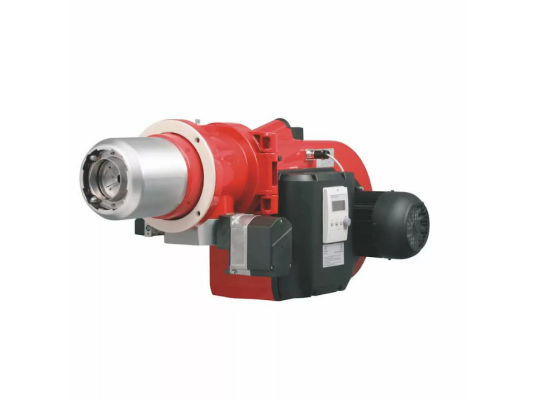

Газовая горелка Weishaupt G 5/1-D, 2, исп. ZMD, арт: 15151785 экономична, экологична, проста в настройке и обслуживании. Отвечает требованиям по безопасности и надежности, установленным нормативом EN 676, соответствует директивами по газовому оборудованию 90/396/EWG. За счет принудительного наддува создает высокое нагнетательное давление, что обеспечивает стабильное и свободное от пульсаций горение пламени в котлах и теплогенераторах с высоким сопротивлением в топке.

Рабочая среда

Газовая горелка Weishaupt G подходит для работы с природным газом типа Е, LL, сжиженным газом F. При использовании для других видов газа требуется согласование с фирмой-производителем. Для перехода с метана на пропан или наоборот необходимо перенастроить горелку.

Регулирование

Газовая горелка Weishaupt G работает в режиме медленного регулирования мощности (плавно-двухступенчатое или электронномодулируемое регулирование). С помощью диска настройки выполняется связанное регулирование воздушной и газовой заслонки. Максимальное время выбега сервопривода (изменения мощности) составляет 20 или 42 сек.

Для плавно-двухступенчатого режима работы в доступном диапазоне задаются параметры большого и малого горения. Исходя из тепловых потребностей горелка плавно выходит на первую или вторую ступень мощности, без резкого переключения объема подачи газа. В режиме модуляции регулирование мощности происходит с учетом запроса в тепле.

Пониженная мощность запуска

Подача газа при запуске горелки осуществляется в небольшом объеме, что способствует плавному розжигу, после чего топливо поступает на горение в соответствии с заданными характеристиками.

Параметры и особенности:

• диапазон регулирования мощности: 200-1000 к Вт;
• подключение к сети переменного тока 230 В;
• электронный блок управления для эффективной и безопасной работы системы;
• связанное регулирование газ/воздух с регулировочными шайбами;
• ионизационный контроль пламени;
• встроенный коммутационный блок;
• доступность огневой головы для осмотра и техобслуживания за счет откидного фланца;
• режим предпродувки камеры сгорания;
• закрывающаяся автоматически заслонка для сохранения тепла при остановке горелки;
• работа с низким уровнем шума (шумоглушитель Weishaupt типа W-SH).

Э/м клапаны

Газовая арматура в соответствии с требованиями стандарта EN 676 включает двойной электромагнитный клапан класса А с предохранительной и запорной функциями. Другие элементы арматуры: газовый фильтр, регулятор давления, блок контроля герметичности можно выбрать и заказать Устройство контроля на утечки повышает безопасность эксплуатации котла и рекомендуется устанавливать на горелки.

Конструкция и основные элементы горелки

Конструкция горелки представляет собой компактный моноблок. Корпус защищает оборудование от механических и температурных воздействий, попадания посторонних предметов и грязи. Для подачи достаточного количества воздуха на горение горелка оснащена системой вентиляции с электродвигателем, расположенным под углом 90° относительно потоку воздуха.

Основные узлы и компоненты газовой горелки:

• электродвигатель горелки с классом изоляции F, защитой от пыли/влаги класса IP54;
• электрический вентилятор с оцинкованным колесом;
• топочный автомат для размещения в отдельном шкафу;
• ионизационный датчик, контролирующий горение пламени;
• воздухозаборник, воздушная заслонка, реле давления воздуха;
• запальный трансформатор, электрод и кабель розжига;
• сервоприводы газовой и воздушной заслонки;
• фланец с концевым выключателем;
• смесительное устройство, доступное для обслуживания;
• запорная газовая арматура с двумя э/м клапанами.

Горелка укомплектована уплотнением фланца, крепежными деталями.

Основные достоинства:

• модуляция мощности или плавное двухступенчатое регулирование;
• высокая эффективность и экологичность;
• применение во всех типах котлов и теплогенераторов;
• стабильное горение пламени, без пульсаций независимо от типа топки;
• плавный переход между ступенями (при 2-ступенчатой работе);
• широкий диапазон регулирования мощности;
• блок автоматики для управления и контроля горения;
• плавный запуск за счет пониженной пусковой мощности;
• откидная конструкция фланца, облегчающая доступ к огневой голове;
• защита от рассеивания тепла в период ожидания или остановки горелки.

Условия эксплуатации

Газовые горелки для котлов отопления Weishaupt G рассчитаны на эксплуатационные условия: температуру -15°.+40 °С, влажность не более 80%. Размещаются внутри закрытых помещений.

Применение

Сферой применения газовых горелок Weishaupt G являются промышленные котлы отопления, водогрейные установки, паро-, теплогенераторы, различное технологическое оборудование. Благодаря подаче воздуха под высоким давлением горелки способны преодолевать высокое сопротивление топки, поэтому они в первую очередь встраиваются в современные котлы высокой мощности.
