Описание
Система сжигания газа от немецкого производителя. Сочетает высокий уровень автоматизации, широкие возможности регулирования и низкий уровень вредных выбросов. Вырабатывает до 3500 к Вт тепловой мощности. За счет мощного вентилятора поддерживает стабильное горение в камерах сгорания в низким и высоким сопротивлением.
Особенности горелки:
- рабочая среда: природный газ E/ LL, сжиженный газ В/Р;
- прогрессивное регулирование мощности в диапазоне 450-3500 к Вт;
- комплектация стандартной головой сгорания длиной 480 мм;
- стабильное горение в топках с аэродинамическим сопротивлением -2.20 мбар;
- внутренняя звукоизоляция корпуса для снижения уровня шума;
- 3 класс экологичности по европейским нормам EN 676;
- моноблочная конструкция со встроенным мощным вентилятором;
- автоматическое закрытие воздушной заслонки при бездействии горелки.
Новое смесительное устройство
Газовые горелки исполнения LowNOx оснащены принципиально новым смесительным узлом, с измененным распределением воздуха. Сжигают газ с минимальными содержанием оксидов азота в дымовых газах. Для запуска этих горелок используется отдельное устройство зажигания.
Подробнее о газовой горелке

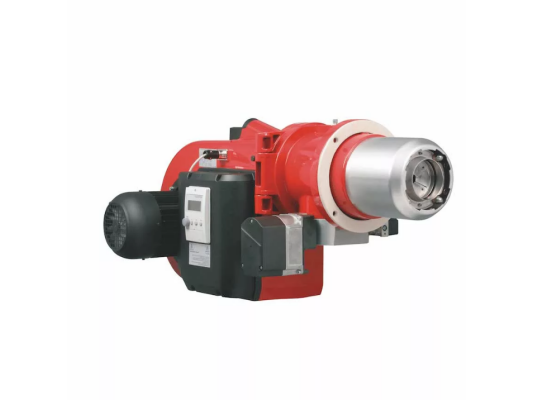

Газовая горелка Weishaupt G 50/1-B, DN150, исп. 3LN, арт: 21750484 работает в плавно-двухступенчатом режиме. Малая и большая нагрузки задаются в пределах рабочего диапазона. С учетом тепловых потребностей горелка плавно переключается с одной ступени на другую, без резких скачков в расходе газа.
Конструкция выполнена в едином моноблоке. Вентилятор встроен в корпус. Нагнетает достаточный поток воздуха для преодоления сопротивления топки, вплоть до 20 мбар.
Корпус закрыт эргономичным кожухом, оснащен внутренней звукоизоляцией. Рациональное расположение узлов и компонентов обеспечивает быстрый доступ для настройки и обслуживания. Электрическое оборудование защищено от воздействия пыли/ влаги по стандарту IP54.
Горелка поставляется с двойным газовым клапаном класса «А» и реле давления для проверки запорной арматуры на герметичность. Другие устройства (газовый фильтр, регулятор давления газа, реле максимального давления и пр.) поставляются отдельно.
Горелка получила базовые настройки, испытана и сертифицирована. Рабоче параметры задаются на месте эксплуатации с помощью блока управления и индикации. Упрощает ввод данных и контроль за сообщениями системы текстовая индикация на русском языке.
Управление горелкой
- Работа горелки автоматизирована, практически не требует участия оператора. Менеджер горения W-FM100 поддерживает взаимодействие подключенных устройств, контролирует сигнал пламени, давление газа/ воздуха, герметичность запорной арматуры. Прерывает работу горелки при обнаружении сбоев.
- Топочный автомат предоставляет базу для подключения горелки к компьютеру, удаленному устройству и централизованной системе управления. Для коммуникации с другими шинными системами существует преобразователь протоколов Weishaupt E-Gate, выполняющий функцию шлюза. Устройство приводит параметры eBus к стандартному протоколу Profibus DP.
Применение горелки
Газовая горелка используется в промышленных котельных для выработки тепла и технологического пара в системах нагрева воды, отопления зданий. Подходит для применения в котлах и генераторах тепла, соответствующих стандартам EN303, EN676. Благодаря свободному преодолению противодавления топки оптимальна для оснащения современных котлов.
Место установки
Материал и уровень защиты оборудования не позволяют эксплуатировать горелку на открытом воздухе. Место размещения – закрытые помещения без скоплений пыли, конденсации, повышенной влажности. Рабочие температуры: -15…+40 °C.
Преимущества:
- новое устройство смешивания, низкие выбросы NOx;
- устойчивые характеристики наддува;
- легкое преодоление сопротивления камеры сгорания;
- автоматическая работа под управлением цифрового менеджера горения;
- широкий диапазон регулирования мощности;
- шинный интерфейс для подключения к системе управления высшего уровня;
- повышенный уровень защиты электрических компонентов;
- простой монтаж, быстрый ввод в эксплуатацию;
- сведение к минимуму потерь тепла при остановке горелки;
- моноблочный компактный дизайн, встроенный в корпус вентилятор.
У нас можно купить газовые горелки и дополнительное оснащение для расширения функционала и повышения эффективности горения. Опции: модуль кислородного регулирования и частотный преобразователь.
