Описание

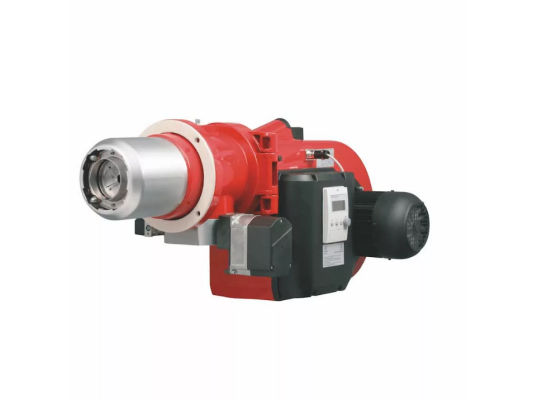

Газовая горелка Weishaupt G 7/1-D, 1, исп. ZMAD, арт: 15171784 применяется для оснащения промышленных котлов, печей, теплогенераторов. Работает в плавно-двухступенчатом или электронномодулируемом (при оснащении регулятором мощности) режиме с широким диапазоном регулирования 1:10. Переключение между ступенями осуществляется плавно, без перепадов расхода топлива. Горелка подходит для топок разного типа. Обеспечивает стабильное горение пламени, высокую теплоотдачу и низкие выбросы вредных веществ.
Особенности исполнения ZMAD:
- коэффициент регулирования 1:10;
- плавно-двухступенчатое/ электронномодулируемое регулирование мощности;
- плавный переход между ступенями;
- все функции автоматизированы;
- встроенный вентилятор для стабильного горения в любых топках;
- отличные показатели сжигания топлива, высокий КПД, низкие выбросы NOx;
- воздушная заслонка специальной конструкции, особое исполнение газового дросселя;
- широкие возможности применения;
- быстрый доступ к рабочему узлу за счет откидного фланца.
Конструкция и основные узлы
Все узлы и устройства горелки собраны в единый блок. Электродвигатель приводит в действие вентиляторное колесо. Его ось размещена под прямым углом к направлению потока воздуха. Огневая голова и винты регулировки рабочих параметров хорошо просматриваются и легкодоступны. Корпус открывается влево или вправо, что делает проще операции обслуживания.
Топочный автомат LFL 1.322, встроенный в шкаф управления, обеспечивает автоматизацию функций горелки. К нему подключен датчик ионизации для контроля за горением пламени.
В исполнении ZMA регулятор давления смонтирован перед горелкой. При подключении газа высокого давления к регулятору высокого давления требуется установить регулятор низкого давления.
Специальная воздушная заслонка в закрытом положении герметично перекрывает канал подачи воздуха, что в сочетании с особыми характеристиками газового дросселя способствует расширению диапазона регулирования.
Безопасная работа
Газовые горелки Weishaupt серии G исп. ZMAD произведены по европейским стандартам EN 676. Переходят в режим блокировки при:
- низком давлении газа в магистрали подачи;
- отсутствии достаточного объема воздуха для горения;
- отключении или недостаточности питания;
- срабатывании ограничителей;
- потере сигнала пламени в процессе работы горелки.
В горелках Weishaupt установлены двойные электромагнитные клапаны DMV. В соответствии с требованиями EN 676 горелки мощностью от 1200 к Вт необходимо оснащать блоком контроля герметичности клапанов. Газовая рампа подбирается отдельно, с учетом характеристик газовой установки.
Основные параметры:
- рабочая среда – природный газ Е, LL;
- плавно-двухступенчатое регулирование мощности (малое/ большое горение);
- электронная модуляция при установке регулятора;
- коэффициент регулирования: 1:10;
- рабочий диапазон: 300-1750 к Вт;
- медленное регулирование, максимальное время выбега сервопривода – 42 сек.;
- питание от сети переменного тока 230 В;
- запуск горелки на мощности выше малой нагрузки;
- связанное управление газ/ воздух, 2 винта регулировки;
- функция предварительной продувки камеры сгорания;
- регулировка воздуха со стороны всасывания;
- низкий уровень шума.
Сфера применения
Газовые горелки Weishaupt G ZMAD используются в сушильных, обжиговых печах, плавильных установках, на всех типах теплогенераторов и технологическом оборудовании.
Достоинства:
- плавное регулирование мощности;
- стабильные характеристики горения;
- электронная модуляция при дооснащении;
- автоматический режим работы;
- широкий диапазон регулирования;
- совместимость с любыми типами топок;
- доступность огневой головы для осмотра и обслуживания;
- широкая область применения.
Условия эксплуатации и место размещения
Горелки для котлов отопления Weishaupt и газовая рампа рассчитаны на эксплуатацию в закрытых помещениях. Допустимый диапазон температур: -15°.+40 °С, влажность 80%.
