Описание
Высокотехнологичное оборудование от немецкого производителя. Разработано специально для промышленного применения. Отличается широким диапазоном регулирования, усиленной электрозащитой, высоким классом экологичности, стабильным горением в топках всех типов. Может подключаться к централизованной системе управления.
Тип регулирования

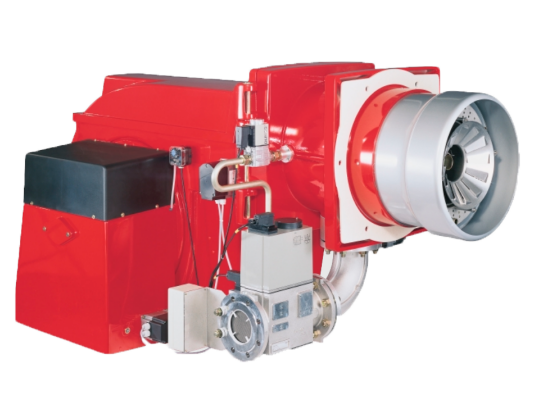

Газовая горелка Weishaupt G 70/1-B, DN100 исп. 3LN, арт: 21770464 в заводском исполнении работает в прогрессивном режиме. Уровни нагрузки (малое/ большое горение) задаются в пределах диапазона 750-7000 к Вт. С учетом запроса на выработку тепла горелка плавно переключается с одной ступени на другую, без резких изменений в потреблении топлива.
Эмиссия NOx
Газовая горелка служит для сжигания природного газа E/ LL, сжиженного газа В/ Р. Оснащена смесительным устройством особой конструкции. Для запуска горелки используется отдельное устройство зажигания. Горелка сжигает газ с минимальным объемом выбросов оксидов азота. Соответствуют третьему классу экологичности по европейскому стандарту EN 676.
Подробнее о газовой горелке
Горелка отличается моноблочным дизайном. Все элементы конструкции собраны в едином блоке. Внутренняя изоляция корпуса уменьшает рабочие шумы, а полимерный кожух обеспечивает эргономичный дизайн. Электрические компоненты защищены от пыли и влаги по стандарту IP54.
Система наддува со встроенным вентилятором и мощным электродвигателем нагнетает необходимый поток воздуха для эффективного горения. Поддерживает устойчивое горение в камерах сгорания всех типов, с низким и высоким аэродинамическим сопротивлением (-2.22 мбар).
Горелка оснащена двойным газовым клапаном класса «А». Герметичность запорной арматуры отслеживается автоматикой. Необходимое для этих целей реле давления входит в объем поставки. Другие элементы газовой арматуры (газовый фильтр, регулятор давления газа, реле максимального давления и пр.) можно заказать отдельно.
Горелка полностью автоматизирована. Предварительно настроена и испытана на заводе. Быстро вводится в эксплуатацию. В месте использования требуется только ввести индивидуальные точки нагрузки с учетом потребностей конкретной установки.
Электронное связанное регулирование обеспечивает точную дозировку топлива и воздуха для поддержания оптимальных параметров горения. При остановке горелки сервопривод воздушной заслонки переводит ее в закрытое положение, не допуская избыточное охлаждение теплогенератора.
Для быстрого и комфортного ввода параметров и контроля за информацией системы предусмотрен блок управления и индикации. Русскоязычная текстовая индикация облегчает коммуникацию пользователя с горелкой.
Автоматическое управление
- Цифровой менеджер горения W-FM100 выполняет все функции управления и контроля, координирует работу подключенных устройств (датчиков, реле, клапанов и пр.). Проверяет герметичность запорных клапанов. Отслеживает давление топлива и воздуха, силу сигнала пламени. Отключает систему при сбоях.
- Функционал блока автоматики можно расширить с помощью модуля кислородного регулирования и модуля частотного регулирования (опции). Эти устройства оптимизируют работу вентилятора, снижают потребление электроэнергии, повышают эффективность горения.
- Топочный автомат снабжен интерфейсами для связи горелки с системой автоматизации вышестоящего уровня. Доступно подключение модема для передачи информации по каналам связи.
- Коммуникация с другими системами происходит с применением преобразователя протоколов Weishaupt E-Gate, выполняющего функции шлюза. Устройство переводит параметры eBus в стандартный протокол Profibus DP.
Место размещения
Газовая горелка устанавливается в сухих чистых помещениях, без конденсации. Уличная эксплуатация не предусмотрена. Диапазон рабочих температур: -15…+40 °C.
Применение
Газовая горелка служит для оснащения генераторов теплого воздуха, паровых, отопительных, водогрейных котлов, теплотехнических установок, соответствующих стандартам EN303, EN676. Благодаря способности легко преодолевать высокое сопротивление камеры сгорания оптимальна для монтажа в современные модели котлов и теплогенераторов.
Преимущества:
- высокая мощность и эффективность;
- чистое сжигание газа, минимальный объем выбросов NOx;
- стабильное горение в топках с высоким и низким противодавлением;
- автоматическая работа, точное цифровое управление;
- широкий диапазон регулирования мощности;
- гибкие коммуникационные возможности;
- усиленная защита электрических компонентов;
- дооснащение О^2-модулем/ инвертором для повышения эффективности;
- удобство настройки и контроля параметров;
- быстрый ввод в эксплуатацию с минимальными затратами;
- защита от оттока тепла из системы при остановке горелки;
- моноблочная конструкция, компактные габариты корпуса.
