Описание

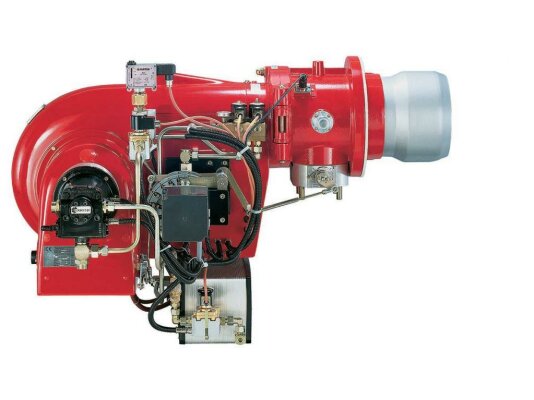

Газовая горелка Weishaupt G 8/1-D, 2, исп. ZD, арт: 15181493 позволяет создать эффективную, экологичную и надежную систему сжигания природного и сжиженного газа. Благодаря стабильным характеристикам вентилятора обеспечивает высокое качество сгорания и устойчивость пламени в топках любого типа, что расширяет возможности применения.

Рабочая среда

Газовая горелка Weishaupt G разработана для сжигания природного газа типа E, LL, сжиженного газа F. Использование для других видов газа возможно только после согласования с компанией-производителем. Переход с одного вида газа на другой осуществляется путем перенастройки горелки.

Подробнее о горелке

Газовая горелка Weishaupt G работает с быстрым регулированием мощности. Оснащена сервоприводом со временем выбега 8 секунд. С помощью регулировочного колесика задаются параметры открытия воздушной и газовой заслонки. Работа исполнительных механизмов синхронизирована, что дает преимущества в части исключения резких скачков давления в топке и газовой линии при запуске и переключении горелки.

Перед началом работы горелки устанавливаются параметры малого и большого горения. Система автоматически переключает горелку с одной ступени на другую, исходя из запроса в тепле, при этом переход происходит плавно, без резких перепадов расхода топлива.

Сниженная мощность запуска

При запуске газовой горелки в камеру сгорания подается малый объем газа для плавного зажигания. После окончания времени задержки подача газа осуществляется в соответствии с основными настройками.

Параметры и особенности:

• плавно-двухступенчатое/ электронномодулируемое регулирование мощности в диапазоне 300-1750 к Вт;
• питание от сети переменного тока 230 В;
• микропроцессорное управление, высокий уровень безопасности и надежности;
• защитное отключение при малой нагрузке;
• связанное регулирование газ/воздух с регулировочными шайбами;
• контроль пламени ионизационным электродом;
• встроенный коммутационный блок;
• доступность огневой головы для осмотра и ТО;
• режим предварительной продувки камеры сгорания;
• защита от потерь тепла во время бездействия горелки;
• низкое звуковое давление (шумоглушитель Weishaupt типа W-SH).

Газовая арматура

Для безопасной работы газовой установки в горелке использован двойной электромагнитный клапан класса А, который обеспечивает предохранительную и запорную функции. Устройство контроля герметичности отслеживает наличие утечек и отправляет данные на менеджер горения для остановки подачи газа и блокировки системы.

Конструкция

Горелка представляет собой единый блок. Электродвигатель вентилятора расположен под углом 90° по отношению к потоку воздуха. На оси двигателя размещено вентиляторное колесо.

Основные узлы и компоненты газовой горелки:

• надежный корпус из лёгкого и прочного сплава;
• блок автоматики с датчиком контроля пламени для размещения в отдельном шкафу;
• двигатель горелки с классом изоляции F, электрозащитой класса IP54;
• электрический вентилятор с оцинкованным колесом;
• сервоприводы для регулирования подачи газа и воздуха;
• газовый дроссель;
• воздухозаборник, воздушная заслонка, реле давления воздуха;
• трансформатор зажигания, электрод и кабель поджига;
• фланец откидного типа с концевым выключателем;
• удобное для обслуживания смесительное устройство;
• запорная арматура с двумя э/м газовыми клапанами;
• уплотнение фланца, крепеж.

Газовая горелка прошла испытания и проверки, отвечает европейскому нормативу EN 676 и директиве по газовому оборудованию 90/396/EWG.

Основные достоинства:

• экологичное, эффективное сжигание газа;
• совместимость с топками разного типа;
• высоконапорная вентиляция, стабильность пламени, горение без пульсаций;
• автоматизация функций, безопасная эксплуатация;
• плавное зажигание за счет пониженной мощности при пуске;
• широкий диапазон регулирования мощности;
• постепенный переход между ступенями;
• откидной фланец, доступность пламенной головы;
• защита от рассеивания тепла при прерывании операций горения.

Место размещения

Газовые горелки для котлов отопления Weishaupt G устанавливаются в помещениях, защищенных от попадания атмосферных осадков, с температурой воздуха -15°.+40 °C и влажностью до 80%.

Применение

Сферой применения газовых горелок Weishaupt G являются промышленные котлы отопления, водогрейные установки, паро-, теплогенераторы, различное технологическое оборудование. За счет мощной системы наддува горелки способны преодолевать высокое аэродинамическое сопротивление, поэтому основным местом установки являются современные котлы.
