Описание

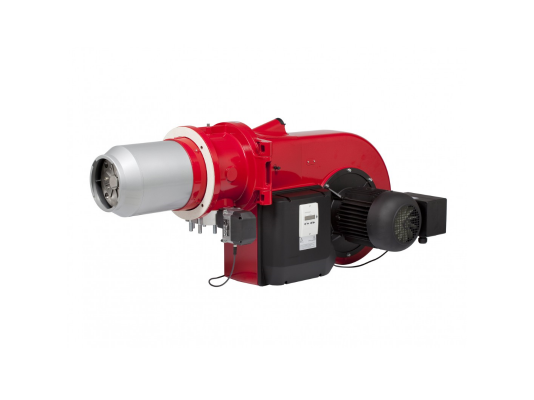

Газовая горелка Weishaupt G 9/1-D, 2, исп. ZMD, арт: 15191783 обеспечивает безопасный и стабильный процесс сгорания топлива. Работает в автоматизированном режиме. Отличается высокой эффективностью, плавным розжигом и переходом между ступенями, низкими выбросами оксидов азота. Совместима с топками любого типа за счет высоконапорной вентиляции, способной преодолевать повышенное противодавление в топке. Электронная модуляция мощности позволяет экономично расходовать энергоресурсы и увеличивает срок службы горелки за счет минимизации количества включений и выключений.

Регулирование мощности

Регулирование мощности осуществляется в плавно-двухступенчатом или электронномодулируемом режиме. Для настройки открытия заслонок газа и воздуха предусмотрены регулировочные шайбы. Для двухступенчатой работы устанавливаются параметры большого и малого горения в пределах доступного диапазона. Горелка плавно выходит на необходимую мощность без резких изменений расхода газа. Переключение осуществляется автоматически. В режиме электронной модуляции мощность изменяется исходя из запроса в тепле.

Основные достоинства горелки Weishaupt G ZMD:

• мощность регулируется плавно, в широком диапазоне;
• электронномодулируемое регулирование позволяет максимально подстроиться под запрос в тепле, минимизирует энергопотребление, износ деталей, увеличивает эксплуатационный ресурс топочной установки;
• огневая голова легкодоступна за счет открываемого в обе стороны корпуса горелки, что упрощает осмотр и обслуживание;
• горелка тихо и чисто сжигает газ, с низким выходом вредных веществ;
• система наддува способствует устойчивому горению в любых камерах сгорания, с низким/ высоким сопротивлением;
• работа горелки полностью автоматизирована, что повышает надежность, безопасность и эффективность горения.

Рабочая среда

Горелка рассчитана на работу с природным газом Е, природным газом LL, сжиженным газом F. Другие газы используются только по запросу. Переход между метаном и пропаном не требует дополнительного переоборудования, следует только выполнить стандартные настройки.

Параметры и особенности:

• рабочий диапазон мощности: 500-3600 к Вт;
• медленное регулирование, время выбега сервопривода: 20 сек. при плавно-двухступенчатом регулировании, 20 или 42 секунды при электронной модуляции;
• работа от сети переменного тока 230 В;
• связанное регулирование сервоприводов газа и воздуха;
• пониженная пусковая мощность для плавного розжига;
• пыле-, влагозащита электрооборудования класса IP 54 (защита от пыли и брызг);
• автоматизация функций, высокая точность регулирования;
• функция контроля герметичности клапанов;
• контроль пламени ионизационным электродом;
• встроенный коммутационный блок;
• откидываемый в обе стороны корпус, свободный доступ к головке горения;
• функция предварительной продувки;
• закрытие воздушной заслонки для сохранения тепла в системе при отключении горелки;
• работа без шума (шумоглушитель Weishaupt типа W-SH).

Конструкция

В компактном моноблоке размещен электрический вентилятор с оцинкованным колесом. Электродвигатель разработки Weishaup расположен под углом 90° по отношению к потоку воздуха.

Основные комплектующие горелки:

• блок автоматики со встроенным микропроцессором;
• двигатель горелки 6500 Вт класса изоляции F, стандарта электрозащиты IP54;
• воздухозаборник, воздушная заслонка, реле давления воздуха;
• электрический вентилятор;
• сервоприводы газовой и воздушной заслонки;
• запальный узел с трансформатором, электродом и кабелем розжига;
• датчик ионизации;
• откидываемый фланец крепления с концевым выключателем;
• легкодоступная головка горения;
• газовая арматура с двойным э/м клапаном класса А (предохранительная и запорная функции).

Принадлежности: уплотнение фланца, крепеж.

Условия эксплуатации

Газовые горелки для котлов отопления Weishaupt G рассчитаны на температуры внешней среды: -15°.+40 °С, влажность до 80%. Размещаются внутри закрытых помещений.

Применение

Газовые горелки Weishaupt G входят в состав промышленных котлов отопления, нагрева воды, паро-, теплогенераторов, различных технологических установок. За счет преодоления высокого аэродинамического сопротивления в камерах сгорания они используются в первую очередь для комплектации мощных современных котлов.
