Описание

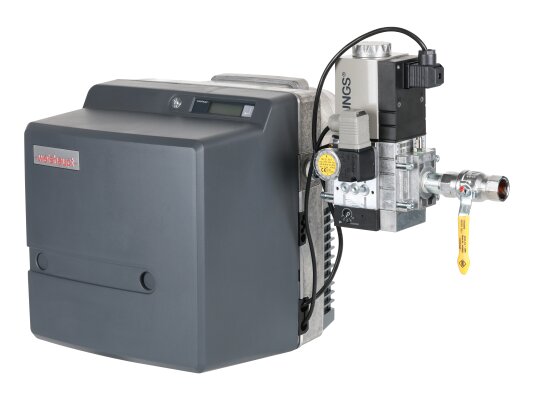

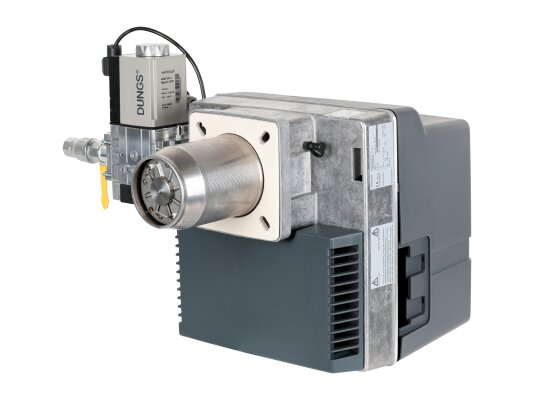

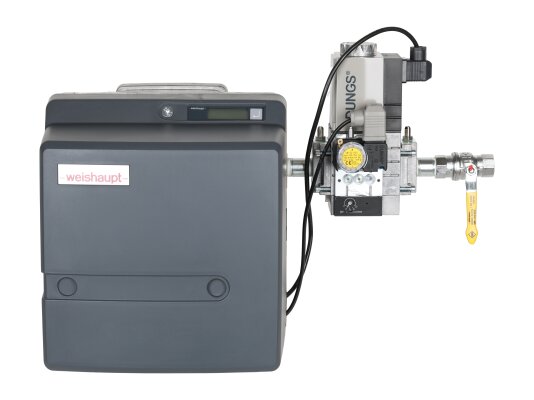

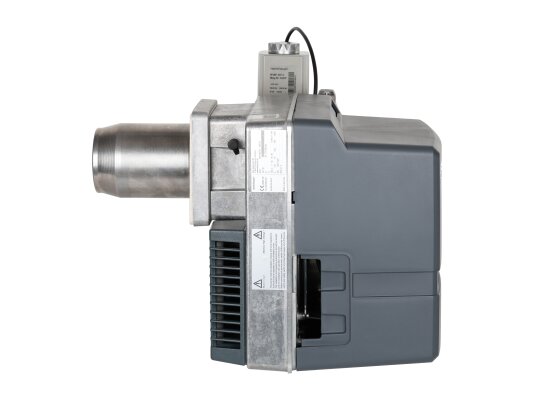

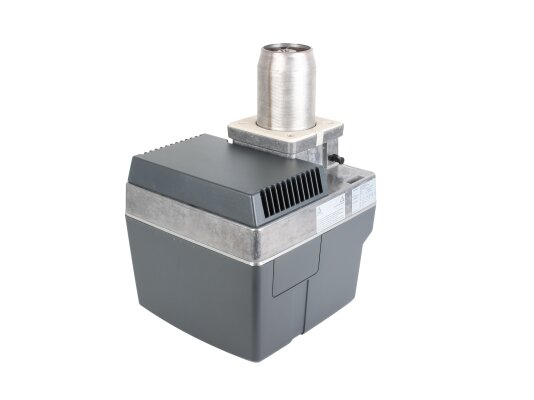

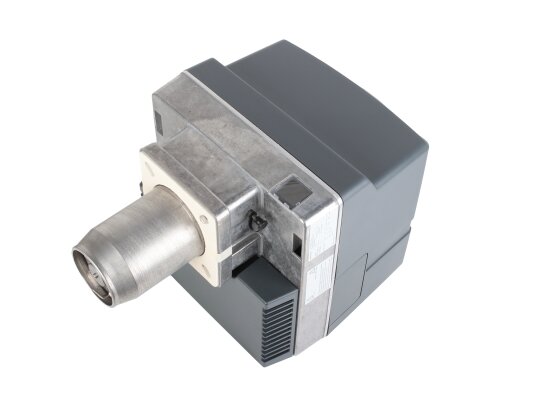

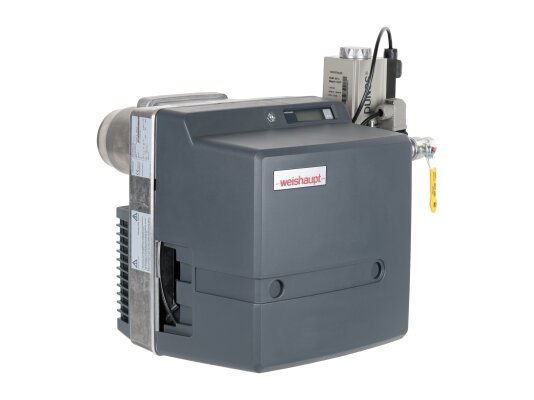

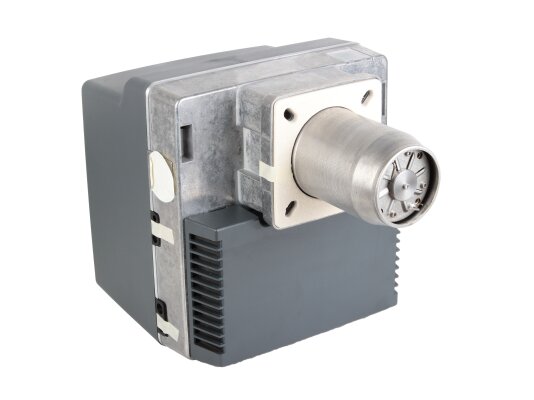

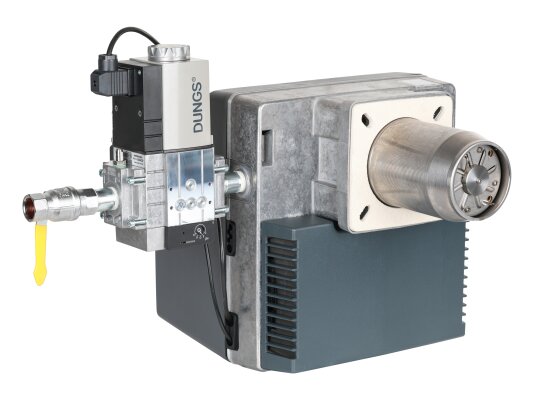

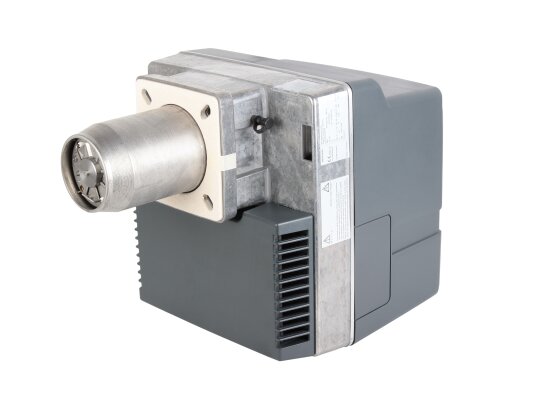

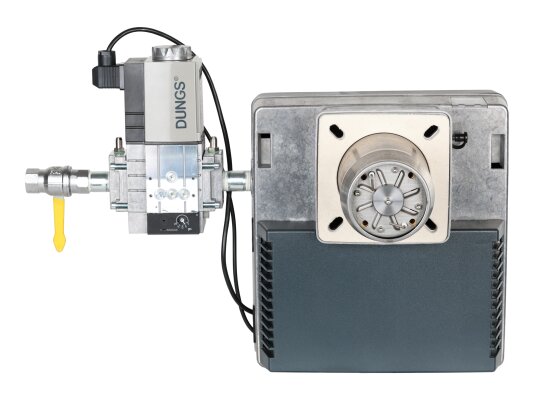

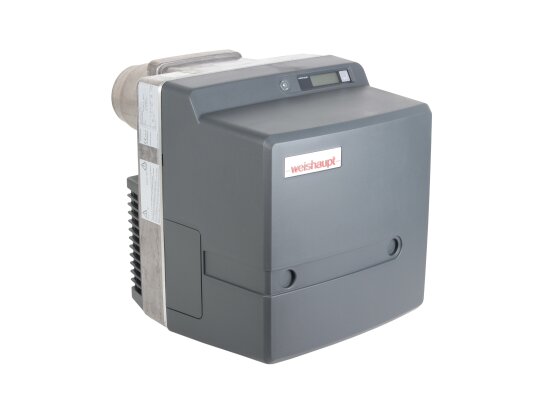

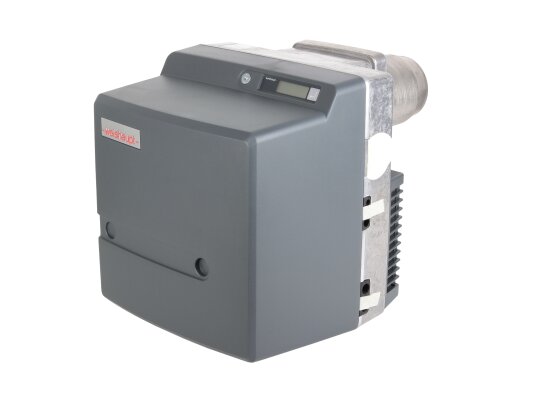

Газовая горелка Weishaupt WG10N/1-D, 3/4, исп. ZM-LN без термозатвора, арт: 23212624 отличается высоким уровнем экологичности. Входит в линейку LowNOх. Работает на природном газе. Автоматический режим работы обеспечивает высокую эффективность, удобство и безопасность эксплуатации.

Регулирование мощности

Горелка работает в плавно-двухступенчатом режиме. Уровень нагрузки изменяется исходя из запроса на тепло. При оснащении электронным регулятором доступен режим модуляции мощности.

Характеристики и особенности:

• рабочая среда: природный газ E и LL;
• параметры питания: 230 В, 50 Гц;
• автоматизированное управление всеми функциями;
• рабочий диапазон регулирования мощности: 25-110 к Вт;
• давление газа в магистрали подачи – не более 300 мбар;
• минимальное давление газа – 13 мбар (при работе на газе E);

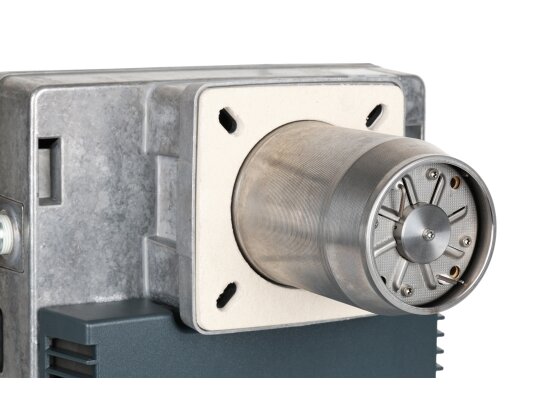

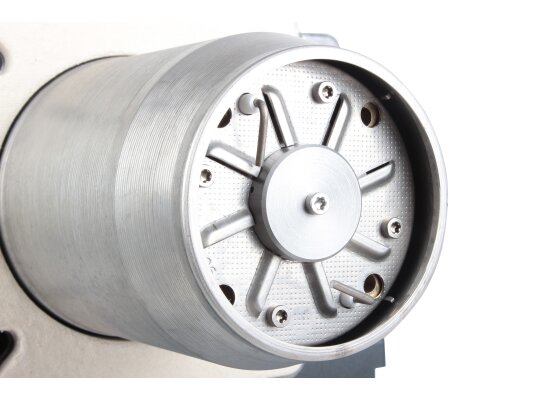

• комплектация головкой сгорания, газовой рампой;
• параметры присоединения: Rp 3/4 ;
• принудительный наддув за счет встроенного вентилятора;
• высокая стабильность пламени во всех типах камер сгорания;
• 3 класс выбросов оксидов азота по европейскому стандарту EN 267;
• контроль пламени с помощью ионизационного электрода;
• уровень рабочих шумов – 68 дБ;
• закрытие заслонки воздуха при прерывании работы, исключение потерь тепла.

Основные функции и комплектующие

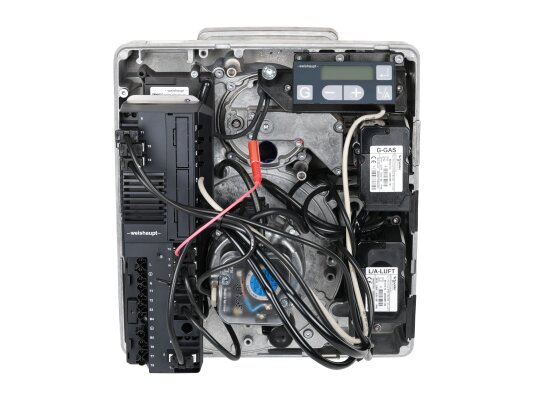

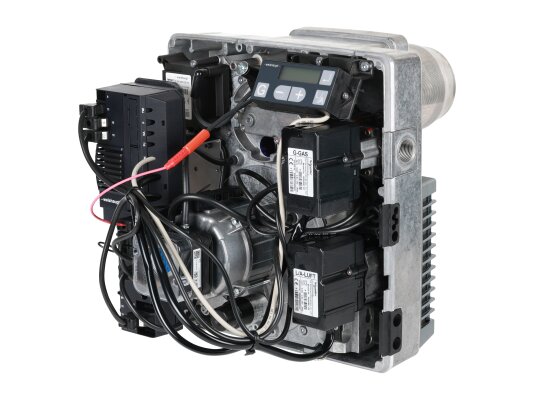

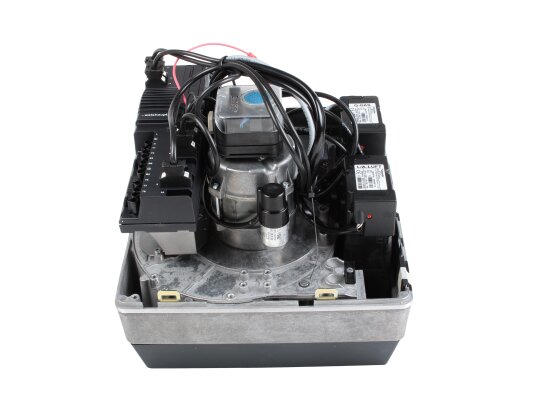

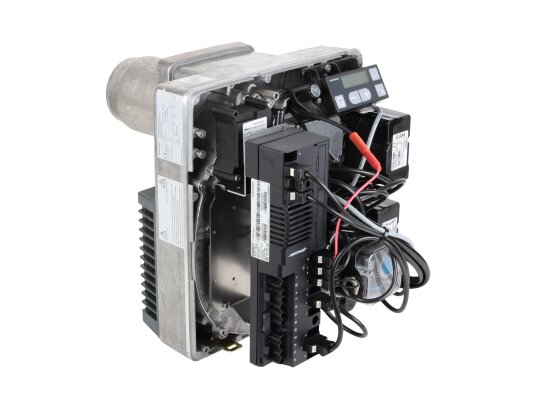

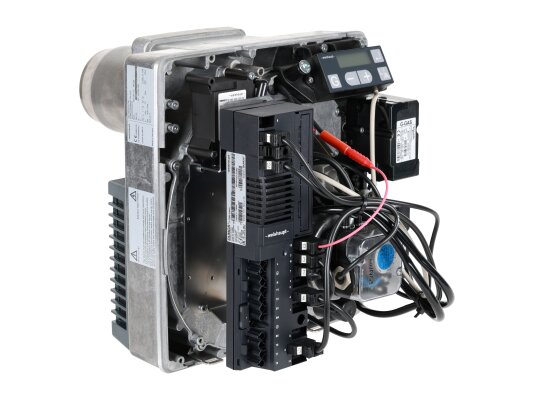

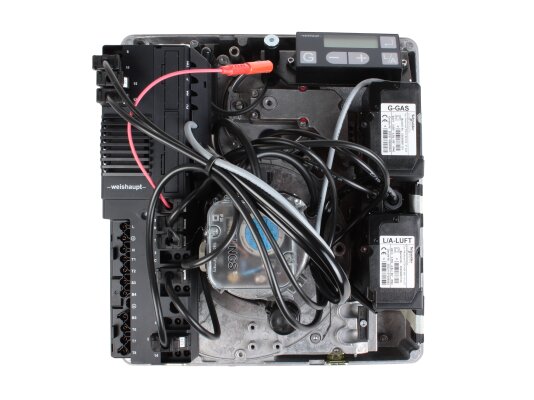

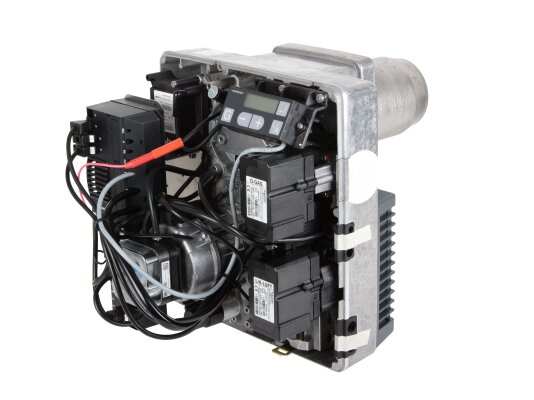

• Управляет работой горелки менеджер горения. С помощью подключенных устройств (датчики, реле и пр.) автоматика контролирует давление топлива и воздуха, силу сигнала пламени, работоспособность встроенных компонентов и всей системы. Предусмотрен разъем для подключения системной шины.
• Каждые 24 часа непрерывного функционирования и при регистрации сбоев осуществляется контролируемый перезапуск для самодиагностики оборудования.
• Система наддува нагнетает воздух в топку под давлением, что улучшает смешивание компонентов газовоздушной смеси, повышает качество сгорания.
• Объем необходимого для горения воздуха и газа регулируется сервоприводом, механически связанным с газовым дросселем. Воздушная заслонка автоматически закрывается при остановке горелки, исключая потери тепла.

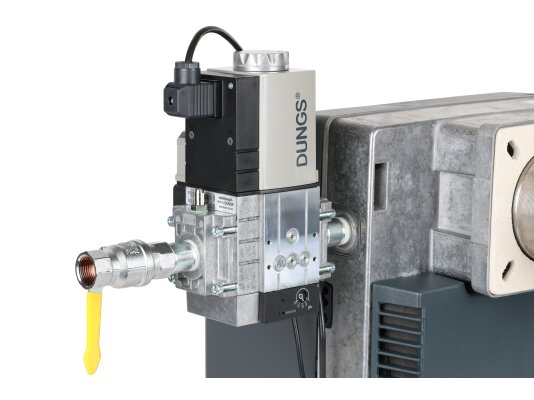

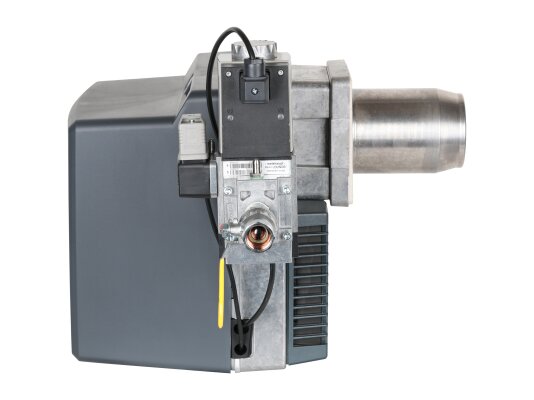

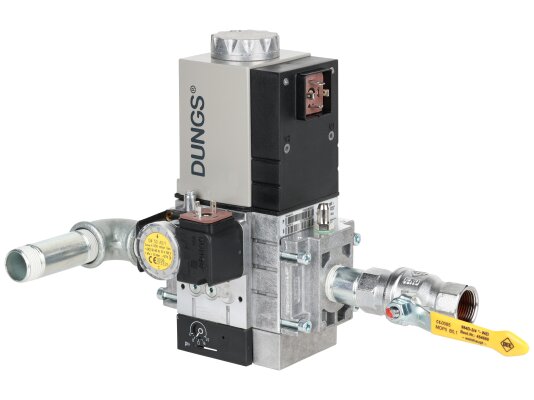

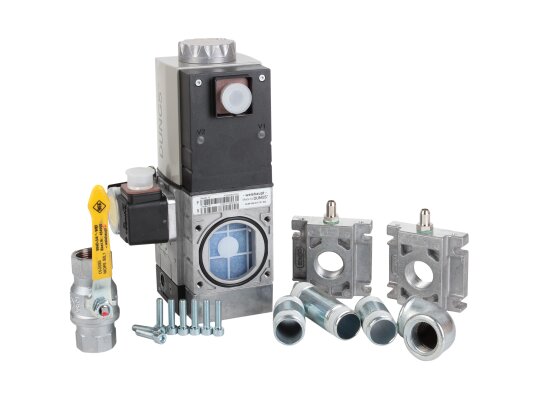

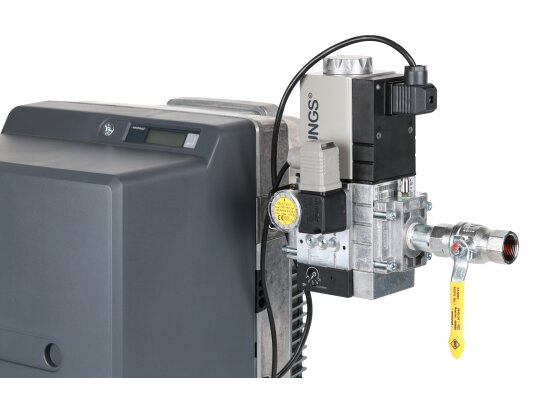

• Горелка поставляется в комплектации мультиблоком, который выполняет функции выравнивания давления газа, фильтрации потока, управления подачей/ блокировкой газопровода с помощью электромагнитных клапанов, контроля давления газа, проверки герметичности запорной арматуры.
• На всех этапах работы проверяется наличие пламени. В случае утери сигнала горелка автоматически отключается по команде менеджера горения. Для контроля за работой горелки предусмотрена разноцветная индикация.

Условия эксплуатации:

• место размещения газовой горелки – закрытые чистые помещения;
• температура воздуха: -15.+40 °С, влажность: 80%, конденсация исключена;
• воздух, подаваемый для горения должен быть сухим, чистым, без пыли, паров, агрессивных веществ, таких как хлориды, фториды, галогены и т. д.

Если невозможно обеспечить поступление чистого воздуха из рабочего помещения, производитель рекомендует использовать систему забора воздуха извне (из другого помещения, улицы).

Достоинства:

• высокий класс экологичности;
• автоматизированная работа;
• стабильное горение пламени во всех типах камер сгорания;
• моноблочное исполнение, компактный дизайн;
• быстрый доступ к основным компонентам для осмотра и ТО;
• низкий уровень шума;
• защита от потерь тепла при остановке горелки.

Применение

Газовая горелка встраивается в отопительные котлы небольшой мощности и другие теплогенераторы, использующие в качестве топлива природный газ.

Дополнительное оснащение

Газовые горелки Weishaupt WG10 при необходимости оснащаются дополнительным оборудованием. По запросу покупателя могут комплектоваться удлинением огневой головы, счетчиком времени, электромагнитным клапаном реле давления воздуха (для непрерывной работы вентилятора), системой забора воздуха извне, устройством дистанционной разблокировки, промежуточным фланцем, реле максимального давления газа UB50, шаровым краном с термозатвором, регулятором мощности, менеджером горения W-FM 21.
