Описание

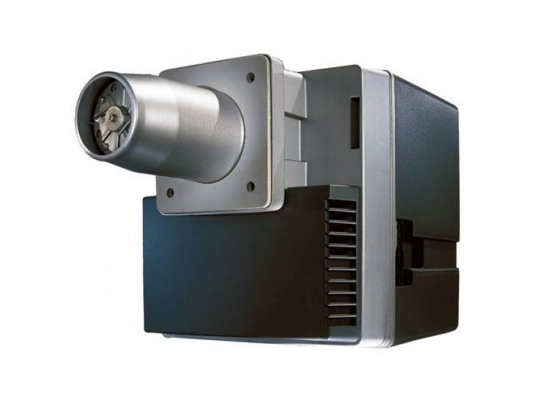

Газовая горелка Weishaupt WG40N/1-A, 1 1/2, исп. ZM-LN, арт: 23241651 разработана для сжигания природного газа. Отличается повышенной надежностью, безопасностью и долговечностью в сочетании с максимальным комфортом эксплуатации. Горелка адаптирована для использования в России.
Характеристики и особенности:
- рабочая среда: природный газ E и LL;
- плавно-двухступенчатое или электронномодулируемое регулирование мощности;
- экологичное сгорание газа, 3 класс по объему выбросов Nox по EN 267;
- рабочий диапазон: 55-550 к Вт;
- параметры питания: 220 В, 50 Гц;
- максимальный расход газа: 57,75 нм^3/ч;
- поддержка периодического и длительного режима работы;
- контролируемая перезагрузка каждые 24 часа для самодиагностики неполадок;
- автоматизированное управление всеми функциями;
- мощность энергопотребления: 786 Вт;
- параметры присоединения: Rp 1 1/2;
- модификация c газовым мультиблоком W-MF, без термозатвора, с головкой сгорания;
- подача воздуха в топку с помощью встроенного вентилятора;
- высокая стабильность пламени во всех типах камер сгорания;
- контроль пламени с помощью ионизационного электрода;
- закрытие воздушной заслонки в период ожидания горелки, исключение оттока тепла.
Конструктивные элементы и основные функции
- Управляет работой горелки цифровой менеджер горения, разработанный на базе двух микропроцессоров, взаимно контролирующих друг друга. Автоматика отслеживает соответствие расхода топлива и воздуха заданным параметрам, наличие и силу сигнала пламени, герметичность газопровода. При выявлении неполадок топочный автомат дает команду на защитное отключение горелки.
- Горелка поставляется с мультиблоком W-MF, который выполняет функции незначительного выравнивания давления газа, очистки потока от загрязнений, автоматического управления подачей газа с помощью электромагнитных газовых клапанов, контроля достаточности давления газа, проверку герметичности клапанов.
- В компактном корпусе, отлитом из алюминия, размещены все рабочие узлы с удобным доступом для обслуживания. Звукопоглощающий защитный кожух изготовлен из прочного термопластика. Он минимизирует уровень рабочих шумов и препятствует попаданию внутрь устройства пыли и грязи.
- Вентилятор нагнетает воздух в камеру сгорания под давлением, что улучшает смешивание компонентов газовоздушной смеси, повышает однородность и качество сгорания топлива.
- Горелка встраивается в систему с помощью фланца, не требует специальных приспособлений для монтажа.
- Объем воздуха и газа, подаваемого на горение, регулируется сервоприводом, механически связанным с газовым дросселем. Воздушная заслонка принудительно закрывается во время паузы в работе горелки, не допуская излишнего охлаждения теплогенератора.
- На всех этапах работы горелка контролирует наличие и силу сигнала пламени. В случае утери или недостаточности сигнала автомат дает команду на защитное отключение горелки. Для визуального наблюдения за работой горелки предусмотрена разноцветная индикация.
Условия эксплуатации
- Горелка может размещаться только в закрытых чистых помещениях.
- Допустимая температура воздуха: -15.+40 °С, влажность: 80%, конденсация не допускается.
- Воздух, поступающий на горение должен быть сухим, чистым, без пыли, паров, агрессивных соединений (хлориды, фториды, галогены и т. д.).
При невозможности поступления чистого воздуха из рабочего помещения, можно использовать систему забора воздуха извне (из другого помещения, улицы).
Достоинства:
- экологичное сжигание газа (система LowNOх);
- автоматизированный режим работы;
- электронная модуляция (при установке соответствующего регулятора);
- широкий диапазон регулирования;
- экономичное потребление газа и электроэнергии;
- стабильное горение пламени в любых топках;
- быстрый доступ к основным компонентам для осмотра и обслуживания;
- низкий уровень шума;
- комплектация газовой арматурой с контролем герметичности;
- моноблочный, компактный дизайн;
- защита от потерь тепла при перерыве в работе горелки.
Применение
Газовая горелка используется для комплектации систем отопления, горячего водоснабжения жилых и производственных зданий, оснащения технологического оборудования.
Дополнительное оснащение
Газовые горелки Weishaupt WG20 могут по запросу оснащаться: удлинением пламенной головы, э/м клапаном реле давления воздуха (при необходимости непрерывной работы системы наддува), концевым выключателем для корпуса горелки, системой забора воздуха извне, устройством дистанционной разблокировки, промежуточным фланцем, реле максимального давления газа, шаровым краном с термозатвором, регулятором мощности, устройством частотного регулирования.
