Описание

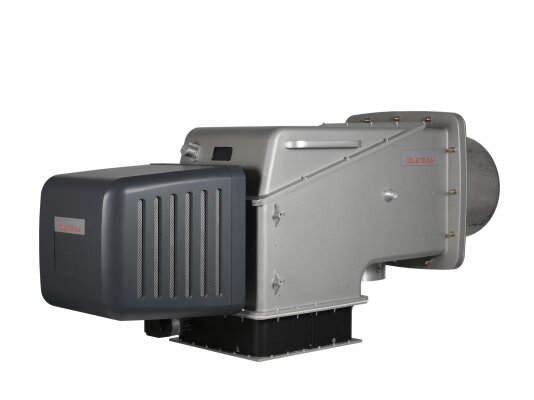

Газовая горелка Weishaupt WKG 40/2-A, 2, исп. ZMH, арт: 27740618 служит для оснащения промышленных тепловых установок. Конструкция дополнительно изолирована для работы с горячим воздухом, использование которого позволяет увеличить КПД котла на 8-9%. Все функции горелки автоматизированы, что делает процесс программирования, контроля и обслуживания легким и комфортным.

Широкие возможности регулирования

Газовая горелка функционирует в режиме электронной модуляции мощности, которая плавно изменяется в рабочем диапазоне с учетом запроса на выработку тепла. Максимально адаптируется под потребности тепловой установки.

Цифровое управление

Горелка работает автоматически. Оснащена менеджером горения с электронным связанным регулированием, который управляет всеми процессами, отслеживает силу сигнала пламени через подключенный датчик, давление топлива и воздуха, диагностирует работу системы и всех компонентов, сообщает о стадиях горения через цветную индикацию, останавливает горелку при выявлении сбоев.

Цифровой менеджмент горения обеспечивает надежную и безопасную эксплуатацию горелки. Для настройки горелки предусмотрен блок управления и индикации (БУИ), который связан с менеджером горения через информационную шину. Интерфейс горелки позволяет передавать необходимую информацию и управляющие команды на системы управления высшего уровня.

Исполнение и особенности

• Модульное исполнение. Горелка имеет модульную конструкцию с отдельным размещением шкафа управления, вентилятора.
• Повышенный КПД. За счет использования раскаленных дымовым газов для выработки тепловой энергии на 8-9% может увеличиться эффективность горелки. Рекуперация тепла происходит через теплообменник в дымоходе.
• Изоляция корпуса для высокотемпературной эксплуатации. Для работы с подогретым воздухом предусмотрена внутренняя теплоизоляция, которая также способствует минимизации уровня шума при работе горелки. Допускается эксплуатация с воздухом, нагретым до 250 °С.
• Смесительное устройство. Устройство смешивания обновленной конструкции способствует образованию однородного состава газовоздушной смеси, полному сжиганию топлива и снижению выбросов оксидов азота.
• Отключение с малой нагрузки. Горелка в штатном режиме выключается только с низкой нагрузки, что исключает резкие перепады давления в газопроводной сети.
• Газовая арматура. Горелка оборудована двойным электромагнитным клапаном класса А в соответствии с требованиями евростандарта EN 676. Менеджер горения имеет встроенную функцию контроля герметичности клапанов.
• Пониженная мощность при запуске. Газовая горелка запускается при помощи дополнительного устройства зажигания. Для розжига подается небольшое количество газа, после чего горелка переходит в стандартный режим эксплуатации, в соответствии с настройками.
• Продуманный дизайн. Все элементы настройки и обслуживания находятся в легком доступе. Корпус горелки открывается, предоставляя свободный подход к смесительному устройству для осмотра и выполнения сервисных работ.

Характеристики:

• питание от сети 230 В/ 50 Гц;
• рабочая среда: природный газ Е, LL, сжиженный газ B/P;
• регулирование мощности в диапазоне 600-3000 к Вт;
• 1 класс стандарта EN 676 по выбросам оксидов азота в атмосферу;
• уровень рабочих шумов: 77 дБ;
• параметры соединения: Rp 2;
• автоматически закрываемая заслонка воздуха, защита от потерь тепла;
• использование подогретого воздуха для сжигания.

Условия эксплуатации

Основные требования при эксплуатации:

• температура воздуха -15°.+40 °С, влажность не более 80%;
• отсутствие конденсации;
• размещение только внутри закрытых помещений;
• специальное исполнение (по запросу) для неотапливаемых помещений;
• использование сухого, чистого воздуха, без посторонних загрязнений, строительной пыли, агрессивных веществ (фторидов, хлоридов, галогенов и пр.).

Применение газовой горелки для других видов газа и условий, не соответствующих рекомендуемым, допустимо только при согласии производителя.

Основные достоинства:

• электронная модуляция мощности;
• широкий диапазон регулирования;
• автоматизированный режим работы;
• управление всеми функциями цифровым менеджером горения;
• повышение КПД за счет рекуперации тепла при использовании подогретого воздуха;
• пониженная пусковая мощность;
• штатное отключение с малой нагрузки;
• широкие возможности коммуникации, связь через шинную систему;
• удобство настройки, тестирования и отслеживания параметров через блок управления;
• предотвращение потерь тепла при отключении горелки;
• модульный тип конструкции, упрощенный монтаж, настройка и техобслуживание.

Применение

Газовая горелка Weishaupt WKG предназначена для продолжительного режима работы на теплогенераторах, соответствующих нормам EN 303 и EN 676 (котлы отопления, выработки пара, подогрева воды, сушильные камеры и пр).
