Описание
Модель со стандартным смесительным устройством для оснащения теплотехнических установок без особых требований по объему выбросов NOx. Входит в высокотехнологичную линейку Weishaupt WKG, разработанную специально для промышленного применения. Подготовлена для высокотемпературной эксплуатации, что позволяет повысить КПД котла на 9,6%.
Подробнее о горелке

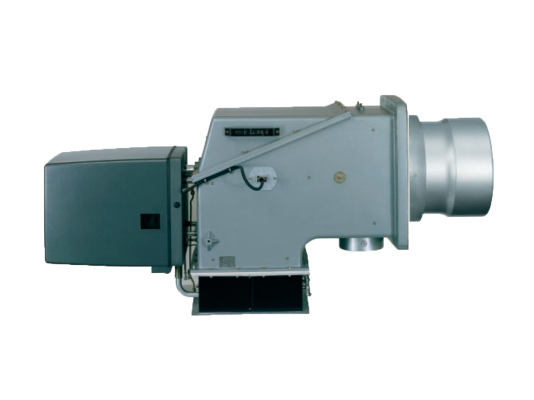

- Газовая горелка Weishaupt WKG 70/1-B, DN 80, исп. ZMH, арт: 27770541 работает в плавно-двухступенчатом или электронномодулируемом режиме (при соответствующем дооснащении). Рабочая среда: природный газ Е/ LL, пропан B/ P. Для перехода с одного вида газа на другой требуется перенастройка.
- Стандартный смесительный узел обеспечивает эмиссию NOx на уровне 1 класса по европейскому нормативу EN 676. Подходит для котельного оборудования без особых экологических требований.
- Конструкция модульного типа, с вынесенными отдельно вентилятором (подбирается индивидуально) и шкафом управления, дает больше преимуществ при монтаже. Компактность корпуса достигнута за счет рационального размещения рабочих узлов. Элементы настройки размещены в легком доступе, что сокращает время на наладку и сервисное обслуживание.
- Горелка адаптирована для использования разогретого воздуха (максимальная температура +250 °С). В высокотемпературных котлах и в некоторых технологических процессах дымовые газы раскаляются до высоких температур (от +300 °С). Использование их тепловой энергии повышает КПД котла до +9%. Рекуперация тепла происходит через теплообменник в дымоходе.
- Благодаря эффективной теплоизоляции температура на поверхности корпуса снижается до безопасной величины, не допуская перегрева устройств и компонентов, и вероятности получения ожогов при случайном контакте. Изоляционный материал также уменьшает уровень шума до 82 дБ.
- Система электронного связанного регулирования поддерживает точную пропорцию газа и воздуха. Имеет более защищенную от помех информационную шину CAN, через которую на сервоприводы воздушной и газовой заслонок поступают управляющие сигналы от менеджера горения.
- Минимизированы потери тепла при остановке горелки. Воздушная заслонка автоматически перекрывает воздухозаборник, предотвращая избыточное охлаждение системы.
- Управление всеми функциями горелки и контроль безопасности функционирования возложены на менеджер горения W-FM 100 или W-FM 200. Микропроцессорное устройство отслеживает работу подключенных устройств и компонентов. Немедленно дает команду на блокировку при обнаружении сбоев. Поддерживает прерывистый и длительный режим работы.
- Интерфейс блока автоматики позволяет интегрировать горелку в систему управления зданием. Подключение к системной шине любого типа осуществляется через шлюз E-Gate. Предусмотрен порт для связи с персональным компьютером.
- Блок управления и индикации (БУИ) связан с менеджером горения соединительным кабелем. Предназначен для комфортной настройки рабочих параметров и контроля за сообщениями системы. Текстовая индикация на русском языке упрощает коммуникацию.
Использование
Газовая горелка применяется для оснащения промышленных высокотемпературных котлов, паро-, теплогенераторов, различных теплотехнических установок, соответствующих стандартам EN303 и EN676.
Преимущества:
- исполнение для работы с подогретым воздухом, повышение КПД (до +9,6%);
- точное микропроцессорное управление;
- множество вариантов применений за счет широкого диапазона мощности;
- экономичный расход газа в режиме электронной модуляции (опция);
- возможность подключения к вышестоящей системе управления;
- защита от потерь тепла во время паузы/ отключения горелки;
- удобство настройки и контроля за сообщениями системы;
- модульная концепция сборки, гибкость монтажа.
