Описание

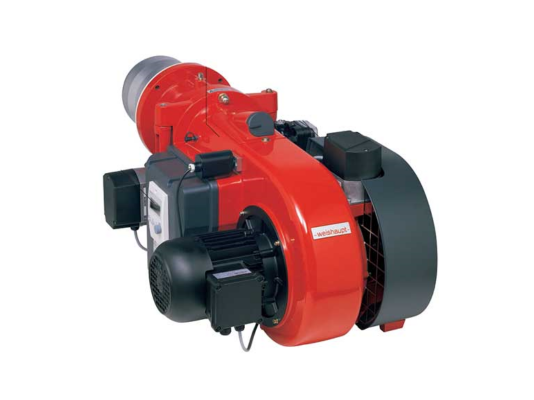

Газовая горелка Weishaupt WM-G 10/3-A, 1 1/2, исп. ZMI, арт: 21711912 предназначена для сжигания природного газа E/LL, сжиженного газа B/P. Плавно изменяет мощность исходя из тепловых запросов благодаря встроенному электронному регулятору. Разработана на основе линейки Monarch, с некоторыми усовершенствованиями, включая уменьшение размеров корпуса, обновления системы забора воздуха и схемы управления воздушной заслонкой.
Газовые горелки серии WM-G исп. ZMI характеризуются:
- расширенным диапазоном регулирования мощности 1:20 для решения специальных задач в промышленных системах теплоснабжения;
- стабильной и безопасной работой под управлением цифрового менеджера горения, которым укомплектованы все горелки линейки WM;
- устойчивым давлением воздуха после вентилятора, повышенной мощностью наддува;
- более компактными размерами корпуса в сравнении с горелками-предшественниками сопоставимой мощности (линейка Monarch);
- оптимальным соотношением газа и воздуха, выставленным по мощности устройством смешивания;
- незначительным звуковым давлением и возможностью применения шумоглушителя;
- низким уровнем загрязняющих веществ, выделяемых при сжигании газа;
- защитой электрических компонентов от пыли и влаги класса IP54.
Модуляция мощности
Мощность газовой горелки WM-G исп. ZMI плавно изменяется исходя из тепловых запросов. Горелка оснащена дополнительным управляющим регулятором.
Конструкция и комплектация
- В корпус горелки встроен вентилятор, который приводится в действие за счет электропривода WM-D 90/90-2/1K5 мощностью 1,5 к Вт.
- Всеми функциями горелки управляет цифровой менеджер горения W-FM 100. К нему подключен датчик ионизации, отслеживающий сигнал пламени.
- Индивидуальные настройки задаются на блоке управления и индикации, который связан с менеджером горения. Встроенный интерфейс позволяет подключать горелку к вышестоящей системе управления.
- Управление подачей газа и воздуха осуществляется с помощью шаговых сервоприводов, воздушной заслонки и газового дросселя. Во время остановки горелки воздушная заслонка автоматически закрывается, предотвращая охлаждение системы.
- Горелка оснащена двойным газовым э/м клапаном класса А и реле контроля герметичности клапанов. Проверка на утечки осуществляется после штатного выключения, перед пуском горелки, следующим за аварийной остановкой или отключением из-за недостаточности напряжения.
- Корпус горелки благодаря поворотному фланцу может открываться в любую сторону, что упрощает доступ к обслуживаемым узлам. Концевой контакт препятствует запуску горелки в открытом состоянии.
Условия эксплуатации
Материал и степень защиты горелки позволяют размещать ее в закрытых помещениях с температурой воздуха -15°.+40 °С, влажностью не выше 80%, без скоплений пыли и агрессивных веществ.
В условиях производства воздух может быть запылён или содержать посторонние примеси. Для этих случаев Weishaupt опционально предлагает специальный кожух для подключения внешней системы всасывания воздуха.
Параметры и особенности:
- регулирование мощности в пределах от 125 до 900 к Вт;
- параметры присоединения: Rp 1 1/2;
- уровень шума: не более 83 дБ;
- совместимость с топками любого типа;
- питание от сети 230 В/ 50 Гц (380 В/ 50 Гц электродвигатель);
- цикличный и продолжительный режим эксплуатации;
- управляемый перезапуск каждые 24 ч для самодиагностики ошибок;
- комплектация головкой сгорания;
- II класс по объему выхода NОх стандарта EN 676;
- плавный розжиг, стабильное давление воздуха после вентилятора;
- связанное электронное регулирование, оптимальные пропорции газа и воздуха.
Применение газовой горелки
Горелка Weishaupt WM-G исп. ZMI предназначена для особых условий применения, требующих широкого диапазона регулирования. Встраивается в водогрейные, паровые котлы, отопительные установки, устройства нагрева воздуха и другое оборудование, отвечающее стандартам EN 303.
