Описание

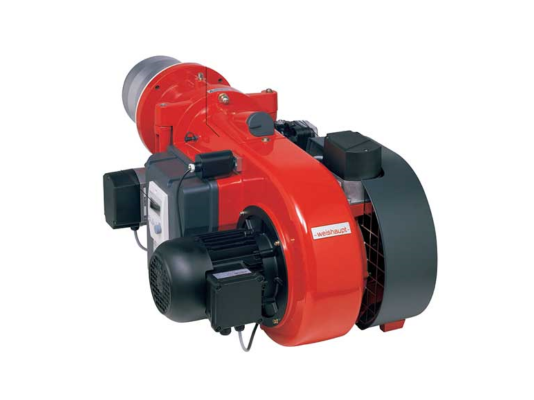

Газовая горелка Weishaupt WM-G 10/3-A, 1, исп. ZM, арт: 21711030-10001001 характеризуется высоким уровнем экологичности, компактными габаритами, повышенной мощностью наддува, стабильным горением пламени независимо от типа топки. Работает автоматически. Оснащена устройством контроля герметичности газовой арматуры. За счет встроенного электронного регулятора поддерживает оптимальное соотношение газа и воздуха при образовании горючей смеси.

Виды топлива

Газовые горелки для котлов отопления Weishaupt WM-G работают с природным газом E/LL, сжиженным газом B/P.

Основные отличия газовых горелок серии WM-G

• Более компактные габариты по сравнению с горелками сопоставимой мощности предыдущего поколения (серии Monarch).
• Оснащение цифровым менеджер горения для всех типоразмеров линейки WM.
• Использование шумоглушителя, значительно снижающего звуковое давление при работе горелки.
• Повышенная мощность вентилятора благодаря продуманной системе забора воздуха.
• Комплектация настроенным по мощности узлом смешивания.
• Оптимальная пропорция газа и воздуха за счет электронного связанного регулирования.
• Защита электрооборудования и контактов от пыли и влаги по стандарту IP54.

Гибкое электронное регулирование

Регулирование мощности осуществляется с помощью электронного регулятора, в соответствии с запросом на тепло. Горелка максимально адаптируется под тепловые потребности.

Подробнее о горелке

• Горелка собрана в компактном корпусе. Испытана и сертифицирована по европейским нормам EN 676, российскому ГОСТу.
• Усовершенствованная конструкция горелки с открывающимся воздушным каналом и новая система управления воздушной заслонкой позволили получить более высокое давление после вентилятора, вследствие этого и мощность, несмотря на компактность размеров.
• Уровень рабочего шума снижен благодаря линейной характеристике в нижнем диапазоне мощности в сочетании с установкой шумоглушителя.
• Точное цифровое управление и контроль функций обеспечены за счет цифрового менеджера горения. С помощью подключенных устройств автоматика проверяет давление газа и воздуха, отслеживает интенсивность сигнала пламени, герметичность клапанов, тестирует работу системы и инициирует защитное отключение при выявлении неполадок.
• Задание параметров горения и наблюдение за стадиями работы горелки осуществляются с помощью блока управления и индикации, связанного с менеджером горения через информационную шину.
• Встроенный интерфейс обеспечивает широкие коммуникационные возможности. Через информационную шину или средства дистанционной передачи данных возможна отправка информации на системы управления и контроля высшего уровня.
• В комплект поставки включен блок контроля герметичности газовых клапанов. Функция проверка газовой арматуры активируется после штатного выключения, перед запуском горелки, следующим за аварийным отключением.
• Двигатель горелки приводит во вращение колесо вентилятора. В моделях без частотного регулятора автоматика управляет внутренним силовым контактором или комбинацией звезда/ треугольник. Горелка, оснащенная регулятором частоты, запускается от частотного преобразователя.
• Воздушная заслонка, регулирующая объём воздуха на горение, работает под управлением менеджера горения через сервопривод. В случае паузы / отключения горелки серводвигатель автоматически закрывает воздушную заслонку, не допуская охлаждения теплогенератора.
• Корпус горелки может открываться в обе стороны, что облегчает доступ к основным узлам. Концевой выключатель на корпусе не допускает работу горелки в открытом состоянии.

Основные параметры и особенности:

• диапазон модуляции мощности: от 125 до 900 к Вт;
• питание от сети 230 В/ 50 Гц (380 В/ 50 Гц электродвигатель);
• уровень шума: не более 83 дБ;
• поддержание длительного режима эксплуатации;
• параметры присоединения: Rp 1;
• потребляемая мощность двигателя при эксплуатации: 1,83 к Вт;
• совместимость с любыми типами камер сгорания;
• самодиагностика ошибок;
• комплектация головкой сгорания;
• электронный розжиг, контроль пламени методом ионизации;
• 2 класс по объему выбросов NОх по стандарту EN 676;
• мягкий беспроблемный запуск;
• связанное электронное регулирование топлива и воздуха.

Применение

Газовая горелка Weishaupt WM-G предназначена для оснащения водогрейных, отопительных установок, генераторов горячего воздуха, паровых котлов и другого промышленного оборудования, соответствующего нормам EN 303.

Достоинства:

• электронная модуляция мощности;
• регулирование в широком диапазоне;
• полностью автоматический режим работы;
• повышенная мощность вентиляции;
• встроенный блок контроля герметичности клапанов;
• точное цифровое управление и контроль;
• стабильное пламя во всех типах топок;
• экономичное потребление энергоресурсов;
• легкий доступ к основным компонентам;
• защита от запуска с открытым корпусом;
• закрытие заслонки воздуха при остановке горелки.

Размещение

Газовые горелки Weishaupt WM-G размещаются внутри закрытых помещений с температурой воздуха -15°.+40 °С, влажностью не более 80%. Для безопасной и эффективной работы системы сжигания необходима подача чистого воздуха, без паров, пыли и агрессивных соединений. При необходимости, можно установить систему забора воздуха снаружи (из другого помещения или улицы, по запросу).
