Описание

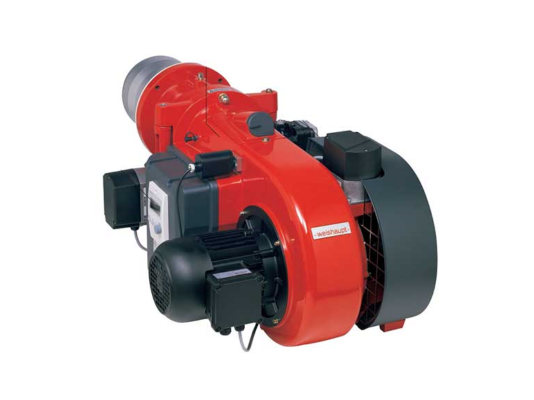

Газовая горелка Weishaupt WM-G 10/3-A, 1 исп. ZM-3LN, арт: 21712211 сжигает природный и сжиженный газ с низкими выбросами оксидов азота в атмосферу. Отличается компактной моноблочной конструкцией, продуманным эргономичным дизайном, стабильным горением пламени, простотой настройки и эксплуатации.

Регулирование мощности

Мощность газовой горелки регулируется в режиме электронной модуляции, что обеспечивает максимальную адаптацию системы под потребности в тепле.

Топливо

Горелка сжигает природный газ E/LL, сжиженный газ B/P. Проверена и испытана на заводе с использованием указанных видов топлива. Для других применений требуется согласование с фирмой-производителем.

Цифровое управление

Горелка оснащена цифровым менеджером горения W-FM, за счет чего обеспечивается полная автоматизация функций. Автоматика контролирует наличие пламени через подключенный электрод ионизации, проверяет давление газа и воздуха, проводит диагностику работу каждого компонента и в целом системы, информирует пользователя о текущих операциях через цветную индикацию, обеспечивает другие процессы. Использование цифровых технологий предотвращает риск ошибок, связанных с человеческим фактором, что способствует безопасной и эффективной эксплуатации.

Параметры и особенности:

• работа от сети 230 В/ 50 Гц;
• диапазон регулирования мощности: 125-900 к Вт;
• поддержка продолжительного режима работы;
• 3 класс экологичности по объему выхода NОх с дымовыми газами (стандарт EN 676);
• защита электрооборудования и контактов от пыли и влаги по стандарту IP 54;
• электронное связанное регулирование;
• контроль пламени с помощью электрода ионизации;
• параметры соединения: Rp 1;
• уровень рабочих шумов: 83 дБ;
• комплектация головкой сгорания;
• закрытие воздушного канала в период паузы в работе горелки.

Конструкция

Горелка скомпонована в моноблочном корпусе небольших размеров. Оснащена усовершенствованной системой воздухоподачи и схемой управления воздушными заслонками для более эффективного наддува, снижения уровня шума и уменьшения габаритов.

Корпус с двухсторонним открытием предоставляет удобный доступ к основным компонентам, требующим обслуживания. Концевой выключатель предотвращает случайный запуск горелки с открытым корпусом.

В линию забора воздуха можно установить шумоглушитель, что существенно уменьшит звуковое давление при работе горелки (до -25 дБ).

Размещение

Газовые горелки для котлов отопления Weishaupt WM-G подходят для размещения только внутри закрытых помещений. Рассчитаны на условия эксплуатации:

• температура окружающего воздуха -15°.+40 °С;
• влажность – не выше 80% (не допускается образование конденсата).

Горелки для размещения в других условиях доступны по индивидуальному запросу.

Требования к используемому воздуху

Воздух, подаваемый в топку, должен быть сухим и чистым, без пыли, загрязнений, агрессивных соединений (фторидов, хлоридов, галогенов и др.). Проблему с воздухом может решить установка системы забора воздуха извне (из другого помещения, с улицы).

Основные достоинства:

• автоматический режим работы;
• высокий класс экологичности (III по EN 676);
• широкий диапазон регулирования мощности;
• точное микропроцессорное управление;
• производительный вентилятор, стабильное пламя в любых топках;
• низкое энергопотребление;
• 2-стороннее открытие корпуса, легкий доступ к компонентам;
• продуманная эргономика для удобства эксплуатации;
• компактный, эргономичный дизайн;
• сохранение тепла в системе, закрытие канала воздуха при бездействии горелки.

Применение

Газовая горелка Weishaupt WM-G предназначена для длительного режима эксплуатации на теплогенераторах, соответствующих нормам EN303 и EN676. Горелка предназначена только для 3-ходовых котлов.
