Описание

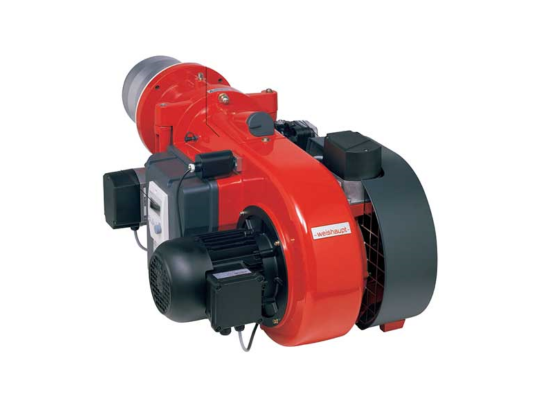

Газовая горелка Weishaupt WM-G 10/3-A, 2, исп. ZM, арт: 21711030-10001003 продолжает линейку Monarch. Разработана с рядом усовершенствований для достижения более компактных габаритов при повышении мощности вентилятора и уменьшении уровня шума. Автоматический режим способствует высокой эффективности, безопасности и комфортной эксплуатации. В комплектацию входит электронный регулятор и устройство контроля герметичности.

Рабочая среда

Газовые горелки для котлов отопления Weishaupt WM-G испытаны и применяются для сжигания природного газа E/LL, сжиженного газа B/P.

Линейка газовых горелок WM-G выделяется:

• более компактными габаритами в сравнении с горелками аналогичной мощности предыдущего поколения (серии Monarch);
• работой под управлением цифрового менеджера горения для всех типоразмеров линейки WM;
• низким уровнем звукового давления за счет использования шумоглушителя, значительно уменьшающего звуковое давление при работе горелки;
• повышенной мощностью вентилятора благодаря продуманной системе прохождения воздуха;
• настроенным по мощности узлом смешивания, входящим в комплектацию;
• оптимальным соотношением компонентов газовоздушной смеси за счет электронного связанного регулирования;
• серийным классом электрозащиты IP54.

Гибкое электронное регулирование

Мощность непрерывно изменяется в соответствии с запросом на тепло. Электронная модуляция позволяет экономично расходовать ресурсы и увеличивает срок службы горелки.

Подробнее о горелке

• Горелка собрана в компактном моноблоке. Вентилятор встроен в корпус и приводится в действие с помощью двигателя.
• При разработке горелки получили усовершенствования система подачи воздуха и схема управления воздушными заслонками. За счет этого, при незначительных габаритах корпуса, увеличено давление воздушного потока и, соответственно, мощность.
• Уровень рабочих шумов не превышает 83 дБ. Для минимизации звукового давления использован шумоглушитель.
• Всеми функциями и подключенными устройствами управляет цифровой менеджер горения. Топочный автомат контролирует давление газа и воздуха, силу сигнала пламени, герметичность клапанов, проверяет работоспособность компонентов и всей системы. Отключает горелку в случае обнаружения неисправностей.
• Рабочие параметры задаются на блоке управления и индикации, который связан с менеджером горения с помощью информационной шины.
• Встроенный интерфейс позволяет интегрировать горелку в систему управления высшего уровня. Обмен данными может осуществляться через информационную шину или средства дистанционной передачи информации.
• Горелка укомплектована устройством контроля герметичности клапанов. Режим проверки газовой арматуры активируется после штатного отключения, перед запуском горелки, который следует за аварийным выключением.
• Электродвигатель приводит во вращение колесо вентилятора. При отсутствии частотного регулятора топочный автомат управляет внутренним силовым контактором или комбинацией звезда/ треугольник. Горелки с регулятором частоты оборотов запускаются от частотного преобразователя.
• Воздушная заслонка перемещается сервоприводом по команде топочного автомата. Во время бездействия заслонка автоматически закрывается, что исключает охлаждение системы.
• Корпус горелки откидывается влево и вправо, предоставляя доступ к ключевым узлам, требующим регулярного обслуживания. Концевой выключатель блокирует запуск горелки при незакрытом корпусе.

Размещение

Газовые горелки Weishaupt WM-G рассчитаны на установку внутри закрытых помещений с температурой воздуха -15°.+40 °С, влажностью не более 80%. Для безопасной и эффективной работы топочной установки требуется подача очищенного воздуха, без паров, пыли и агрессивных веществ. По запросу можно дополнить горелку системой забора воздуха снаружи (из другого помещения или улицы).

Основные характеристики и особенности:

• диапазон модуляции мощности: от 125 до 900 к Вт;
• питание от сети 230 В/ 50 Гц (380 В/ 50 Гц электродвигатель);
• параметры присоединения: Rp 2;
• работа в прерывистом и продолжительном режиме;
• потребляемая мощность двигателя при эксплуатации: 1,83 к Вт;
• возможность установки в топки с низким и высоким противодавлением;
• управляемый перезапуск, самодиагностика ошибок;
• комплектация головкой сгорания;
• электронный розжиг, контроль пламени с помощью ионизационного электрода;
• II класс по объему выхода NОх по стандарту EN 676;
• плавное зажигание;
• связанное электронное регулирование расхода газа и воздуха.

Целевое использование

Газовая горелка Weishaupt WM-G предназначена для комплектации водогрейных установок, паровых котлов, систем отопления, генераторов горячего воздуха и другого промышленного оборудования, соответствующего нормам EN 303.

Достоинства:

• изменение мощности в соответствии с тепловыми потребностями;
• широкие возможности регулирования;
• полностью автоматический режим работы;
• эффективный наддув, стабильное пламя в любых топках;
• устройство контроля герметичности клапанов;
• высокая точность управления встроенным микропроцессором;
• экономичный расход газа и электроэнергии;
• доступность основных узлов за счет двухстороннего открытия корпуса;
• защита от рассеивания тепла при остановке горелки.

Газовая горелка испытана и сертифицирована по европейским нормам EN 676, российскому ГОСТу.
