Описание

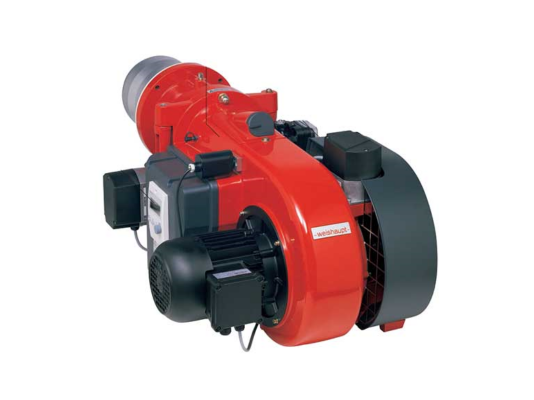

Газовая горелка Weishaupt WM-G 10/3-A, 2, исп. ZM-LN в комплекте, арт: 21711813 сжигает газ с низким выбросом загрязняющих веществ и высоким КПД. Используется в промышленных тепловых установках с трёхходовыми котлами. За счет высоконапорной вентиляции обеспечивает устойчивое горение пламени в топках любого типа.
Виды топлива
Газовая горелка Weishaupt WM-G служит для оснащения систем сжигания природного газа E/LL, сжиженного газа B/P.
Низкий уровень эмиссии NOx
Горелка входит в линейку LowNOx, работает с низким выходом оксидов азота в окружающее пространство. Оснащена системой сжигания с рециркуляцией дымовых газов для чистого сжигания топлива. Соответствует III классу эмиссии NОх по стандарту EN 676.
Особенности серии WM-G:
- точное цифровое управление функциями и устройствами с помощью цифрового менеджера горения;
- стабильное давление воздуха после вентилятора, повышенная мощность наддува при сравнительно компактных размерах корпуса;
- усовершенствованная система всасывания воздуха и схема управления воздушной заслонкой;
- тихая работа благодаря использованию шумоглушителя;
- оптимальное соотношение газа и воздуха, полное сгорание топлива за счет электронного связанного регулирования;
- защита электрических компонентов от пыли и влаги класса IP54.
Конструкция и комплектация
- В горелку установлен электрический двигатель WM-D 90/90-2/1K5 мощностью 1,5 к Вт., который размещен перпендикулярно потоку воздуха. Силовой контактор встроен в двигатель, служит для прямого запуска.
- Горелка работает под управлением менеджера горения W-FM 50. Автоматизация функций способствует безопасной, эффективной и комфортной эксплуатации котла.
- В состав горелки входит электронный регулятор для точного регулирования мощности с учетом запроса в тепле и оптимальной дозировки топлива и воздуха.
- Для управления расходом воздуха и газа в горелке предусмотрены воздушная заслонка, газовый дроссель, сервоприводы, реле давления воздуха и газа.
- Для настройки параметров горения и отслеживания стадий работы горелка оснащена блоком управления и индикации, подключенным к менеджеру горения.
- Подача воздуха блокируется при прерывании работы горелки (воздушная заслонка автоматически закрывает воздушный канал).
- За счет поворотного фланца горелка открывается в любую сторону, что обеспечивает возможность быстрого доступа к рабочему узлу для обслуживания. Концевой контакт не допускает запуск горелки в открытом состоянии.
Подача газа и контроль герметичности
Для автоматизации подачи газа горелка оснащена двойным электромагнитным клапаном класса А. Встроенный блок контроля герметичности проверяет клапаны на утечки после штатного выключения, перед запуском горелки, который следует за аварийной остановкой или защитным отключением при недостаточности сетевого напряжения.
Размещение
Горелки WM-G могут эксплуатироваться при температуре воздуха: -15°.+40 °С, влажности не выше 80% (конденсация недопустима). Место установки – закрытые помещения без скоплений пыли и агрессивных веществ.
Для безопасного и эффективного функционирования горелки требуется подача чистого, сухого воздуха. Доступно оснащение специальным кожухом для создания системы забора воздуха извне.
Основные характеристики и особенности:
- работа от сети 230 В/ 50 Гц (380 В/ 50 Гц электродвигатель);
- модуляционное регулирование исходя из запроса в тепле;
- диапазон модуляции мощности: от 125 до 900 к Вт;
- параметры присоединения: Rp 2;
- работа в прерывистом и продолжительном режиме;
- перезапуск каждые 24 ч для активации процедуры самодиагностики;
- звуковое давление: не более 83 дБ;
- стабильное, ровное горение в топках любого типа;
- комплектация головкой сгорания;
- плавное зажигание.
Газовая горелка соответствует евростандарту EN 676, российскому ГОСТу.
Достоинства:
- электронная модуляция мощности;
- высокий уровень экологичности;
- экономичный расход ресурсов;
- широкий диапазон регулирования;
- полностью автоматический режим работы;
- стабильное горение пламени независимо от типа топки;
- защита от запуска с открытым корпусом;
- встроенный контроль герметичности запорной арматуры;
- защита от оттока тепла во время бездействия горелки.
Область применения
Газовая горелка Weishaupt WM-G подходит для оснащения водогрейных паровых, отопительных котлов, воздухонагревателей и других промышленных устройств, соответствующих стандартам EN 303.
