Описание

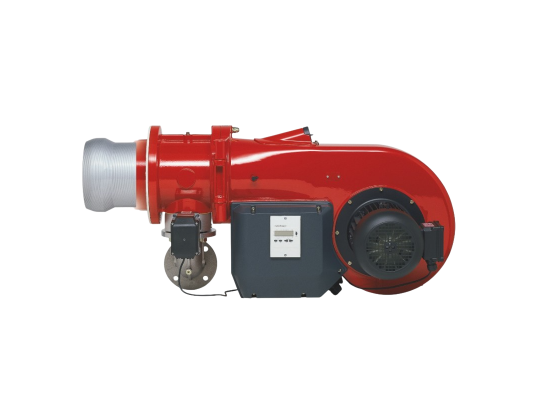

Газовая горелка Weishaupt WM-G20/2-A ZMI DN80, арт: 21721715 разработана для эффективного и безопасного сжигания газа. Отличается компактными габаритами, повышенной мощностью вентилятора, расширенным диапазоном регулирования.
Виды топлива
Газовая горелка Weishaupt WM-G работает на природном газе E/LL, сжиженном газе B/P.
Особенности серии WM-G ZMI:
- расширенный диапазон регулирования мощности 1:20;
- стабильное давление наддува, повышенная мощность вентилятора при сравнительно компактных размерах;
- улучшенная система забора воздуха и схема управления воздушной заслонкой;
- цифровое управление и контроль с помощью менеджера горения;
- связанное электронное регулирование;
- низкий уровень шума благодаря установке шумоглушителя;
- защищенная от помех информационная шина CAN;
- защита электрических компонентов класса IP54.
Регулирование
Мощность горелки регулируется в модуляционном режиме, исходя из тепловых потребностей. Точное управление расходом газа и воздуха осуществляется с помощью шаговых сервоприводов. Широкий диапазон регулирования мощности позволяет решать различные задачи теплоснабжения.
Исполнение и комплектация
- Газовая горелка собрана в моноблочном корпусе со встроенным вентилятором. Оснащена двигателем мощностью 3400 Вт с силовым контактором.
- Благодаря стабильному давлению воздуха после вентилятора обеспечены условия для равномерного смешивания с газом, полного сгорания газовоздушной смеси с низким выходом вредных веществ.
- Основным органом управления горелки является цифровой менеджер горения W-FM. Все процессы контролируются автоматикой, что обеспечивает безопасное и эффективное функционирование.
- Горелка оснащена двойным электромагнитным клапаном для управления потоком газа и устройством контроля герметичности клапанов, которое проверяет клапаны на наличие утечек. Проверка запускается каждый раз после штатной остановки, перед запуском горелки, следующим за аварийным выключением.
- Параметры работы задаются с помощью блока управления и индикации, который связан с менеджером горения. Встроенный интерфейс позволяет обмениваться данными с вышестоящей системой через информационную шину или устройство дистанционной передачи.
- Подача воздуха осуществляется с помощью воздушной заслонки и серводвигателя. Во время бездействия горелки воздушный канал закрыт во избежание излишнего охлаждения теплогенератора.
- Поворотный фланец упрощает открытие корпуса и доступ к обслуживаемым узлам. Концевой контакт не допускает запуск горелки в открытом состоянии.
Рабочие температуры и размещение
Допускается эксплуатация газовых горелок линейки WM-G при температуре воздуха: -15°.+40 °С, влажности до 80%. Место размещения – только закрытые чистые помещения с достаточной вентиляцией.
Основные характеристики:
- диапазон модуляции мощности: от 80 до 2000 к Вт;
- параметры присоединения: DN 80;
- поддержание прерывистого и постоянного режима работы;
- уровень шума – не более 84 дБ;
- 2 класс экологичности по стандарту EN 676;
- устойчивое пламя в любых топках, в т. ч. с высоким противодавлением;
- самодиагностика системы для обнаружения неполадок;
- комплектация головкой сгорания;
- электронный розжиг, ионизационный контроль пламени;
- оптимальное соотношение газа и воздуха.
Применение газовой горелки
Газовая горелка Weishaupt WM-G ZMI благодаря широким возможностям регулирования, компактным габаритам корпуса и высокой мощности вентилятора подходит для широкого спектра задач теплоснабжения. Используется в составе водогрейных установках, паровых, отопительных котлах, нагревателях воздуха, соответствующих нормам EN 303.
Достоинства:
- электронная модуляция мощности;
- широкий диапазон регулирования;
- экономичное энергопотребление;
- управление процессами с высокой точностью;
- контроль герметичности арматуры;
- компактный, эргономичный дизайн;
- совместимость с топками любого типа;
- поворотный фланец, открытие корпуса в любую сторону;
- защита от оттока тепла во время бездействия горелки.
Газовая горелка соответствует европейскому стандарту EN 676 и другим директивам, сертифицирована по российскому ГОСТу.
