Описание

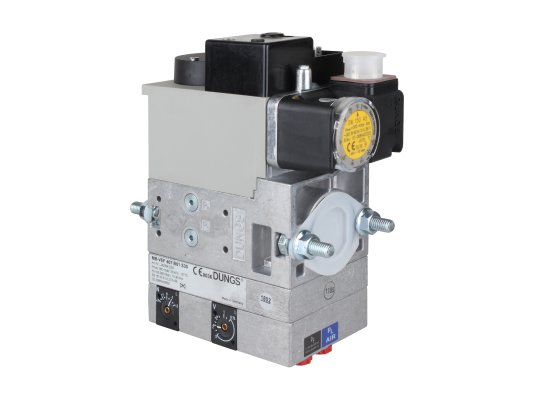

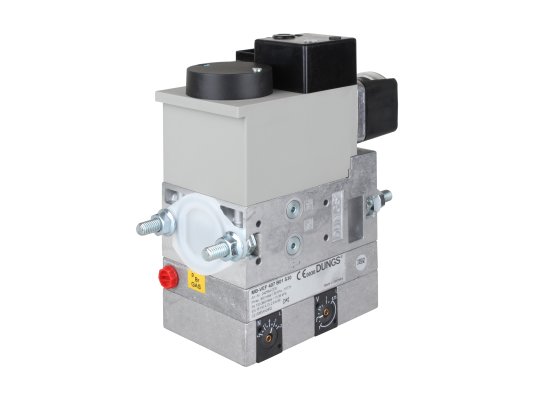

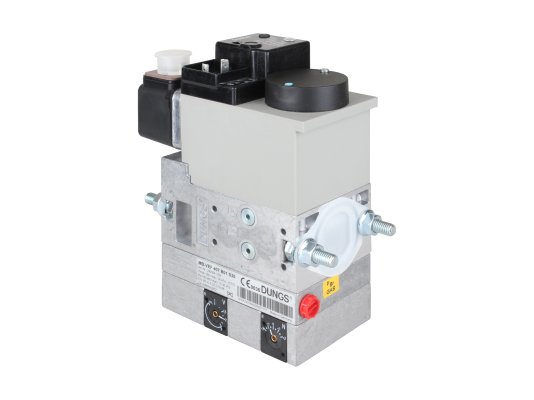

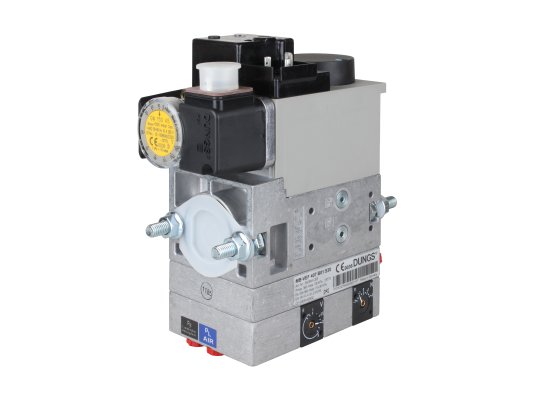

Газовый мультиблок Dungs MB-VEF 407 B01 S30: Для пневморегулируемых газовых/комбинированных горелок
Электромагнитные клапаны V1 и V2 класса А
Макс. избыточное давление газа 360 мбар
Диапазон входного давления газа 100-360 мбар
Отверстие ниппеля pL O1,2 мм
Отверстие ниппеля pF O1,2 мм
Встроенный фильтр 0,8 мм
Реле давления газа мини GW 150 A5
Установочные фланцы Rp 1/2 и 3/4

Современная разработка немецких инженеров – газовый мультиблок Dungs MB-VEF 407 B01 S30. Он используется для автоматизации подачи газа в модулируемых газовых или комбинированных горелках с пневморегулированием, которые используются в крупных котельных установках промышленного назначения.

Основные параметры:

• рабочая среда – газ 1, 2, 3-го семейства и другие нейтральные газы;
• входное и выходное давление: 100-360 и 0,5-100 мбар (соответственно);
• соединение с трубопроводом – резьбовые фланцы 1/2 и 3/4 дюйма;
• температура окружающей среды от -15 °C до +70 °C (для систем, работающих на сжиженном газе – выше 0 °C).

Комплектация

Мультиблок (артикул 13011113) состоит из следующих основных элементов:

• двух электромагнитных клапанов с совместным управлением класса А;
• реле давления GW 150 A5;
• регулятора содержания смеси «газ-воздух»;
• двухслойного фильтра тонкой очистки с ячейками на 0,8 мм;
• выходов стандартного размера для соединения с трубопроводом.

Конструкция может оснащаться дополнительными устройствами.

Импульсный трубопровод, резьбовые фланцы и штекеры для подключения датчика-реле давления не включены в поставляемый набор.

Особенности

Выходное давление задает давление воздуха через импульсный трубопровод.

Регулятор содержания газо-воздушной смеси даёт способность корректировать соотношение газа и воздуха в пределах от 0,75:1 до 3:1. Предусмотрена установка нуля N.

Вследствие того что универсальному способу соединения газовый модуль может применяться в качестве комплектующего для горелок большинства производителей.

Электромагнитные клапаны А-класса, время срабатывания – менее 1 секунды.

Для замены фильтра требуется демонтаж арматуры.

Достоинства:

• высокочувствительная регулировка соотношения газ-воздух;
• стандартный способ соединения с помощью резьбовых фланцев;
• дополнительная защита мультиблока встроенным фильтром с ячейками 0,8 мм;
• надёжная защитная оболочка электрических компонентов, класс IP 54;
• малогабаритный габариты, малый вес конструкции;
• широкая сфера применения – блок может использоваться для горелок известных брендов.

Для оснащения промышленных газовых горелок предлагаем.
