Описание

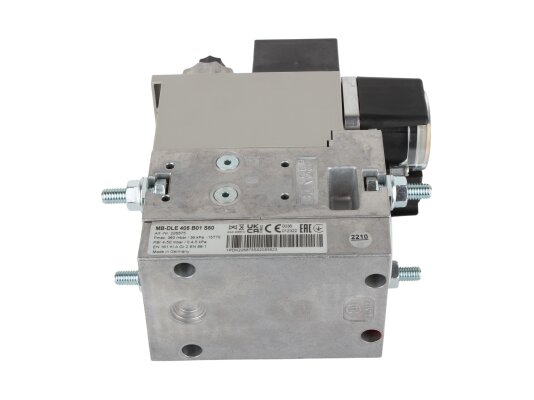

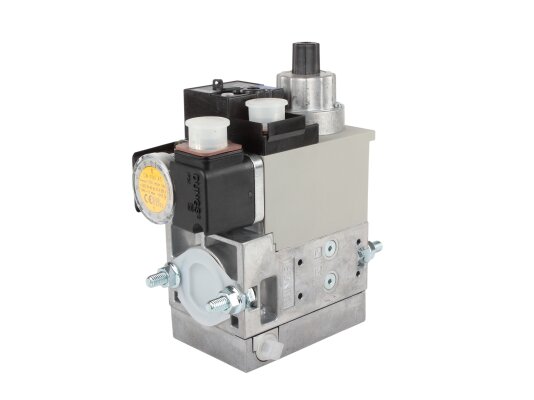

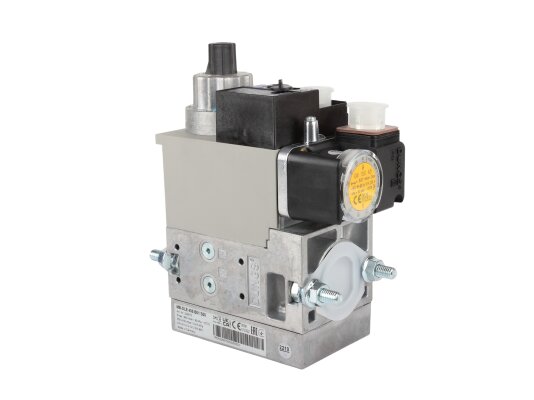

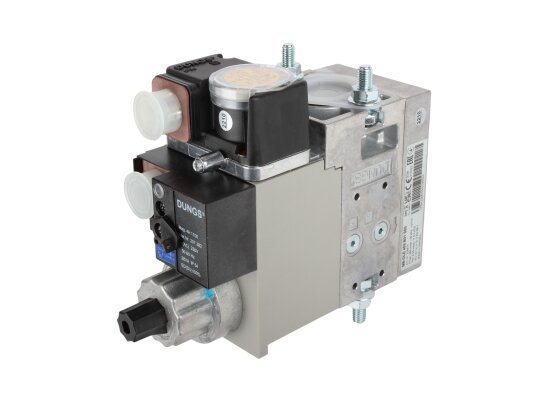

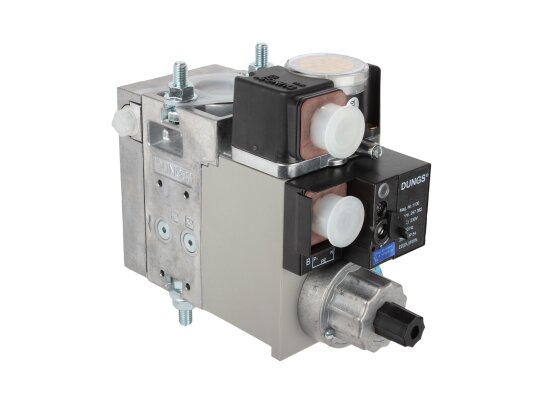

Газовый мультиблок Dungs MB-DLE 405 B01 S50 — газовый мультиблок Dungs MB-DLE 405 B01 S50: Модуль регулирования и безопасности, одноступенчатый режим эксплуатации Управление клапанами: совместное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар Диапазон выходного давления газа 4-50 мбар Встроенный фильтр: стандартный фильтр, синий Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 1/2 — 3/4

Газовый мультиблок Dungs MB-DLE 405 B01 S50 разработан для автоматического регулирования подачи газа и повышения безопасности при эксплуатации котла отопления. Модуль используется в одноступенчатых газовых горелках мировых брендов: Weish, Elco, Ecoflam, Riello и др. Позволяет точно настраивать параметры выходного давления.

Комплектация

В состав конструкции входят устройства:

• стандартный фильтр на входе для удаления инородных частиц;
• два электромагнитных клапана А-класса с совместным управлением;
• реле давления GW 150 A5;
• регулятор давления.

В базовой комплектации не предусмотрены резьбовые фланцы, штекеры для подключения датчика реле давления и мультиблока (необходимо докупить).

Основные характеристики:

• рабочая среда – газ 1, 2, 3 семейства и нейтральные газообразные среды;
• диапазон входного и выходного давления – 15-360 и 4-50 мбар (соответственно);
• максимальное давление газа – 360 мбар;
• допустимая температура эксплуатации: от -15 °C до +70 °C для природного газа, от 0 °C до +70 °C для сжиженного газа.

Особенности

На корпусе мультиблока установлен датчик реле давления, контролирующий уровень минимального давления. Корректировка давления выполняется на клапане V1, поэтому не требуется установка дополнительного стабилизатора давления на запальной линии.

Функцию регулирования давления газа выполняет регулятор давления. Заданный уровень давления поддерживается в автоматическом режиме. Заводские настройки можно откорректировать при монтаже блока и пуско-наладке.

Электромагнитные клапаны имеют отличия: первый быстро открывается и закрывается, обеспечивая герметизацию системы, второй быстро закрывается, открывается медленно – такое исполнение способствует плавному пуску горелки. Скорость открытия ЭМ клапана V2 корректируется.

Сетчатый фильтр при загрязнении необходимо заменять. Демонтаж арматуры не требуется. Для максимальной защиты газовой аппаратуры следует установить в подающей магистрали отдельный фильтр.

Модуль можно дополнить другими устройствами с учётом производственных потребностей: модулем проверки герметичности, клапаном газопровода безопасности и пр.

Для защиты электрических компонентов выполнена качественная изоляция корпуса, стандарт IP 54. Мультиблок Dungs MB-DLE 405 B01 S50 (артикул 226875) встраивается в систему на резьбовое соединение Rp 1/2-3/4. Монтажное положение – вертикальное, горизонтальное или промежуточное.

Преимущества:

• автоматическое регулирование режима подачи газа;
• плавный розжиг и стабильная работа газовой горелки;
• монтаж на горизонтальный и вертикальный трубопровод;
• задание скорости открытия клапана V2;
• простой монтаж на резьбовые фланцы;
• использование в горелках большинства известных фирм;
• штатный фильтр для защиты конструктивных элементов;
• небольшой габариты;
• герметичный корпус (класс IP 54);
• возможность оснащения вспомогательными устройствами.

Для создания энергоэффективной и безопасной системы отопления предлагаем купить газовый мультиблок Dungs MB-DLE 405 B01 S50 для одноступенчатой горелки. Мы являемся официальным дилером продукции Dungs, поэтому предлагаем справедливые цены и только сертифицированные изделия оригинального исполнения. Всё газовое оборудование протестировано и поставляется с длительной заводской гарантией.
