Описание

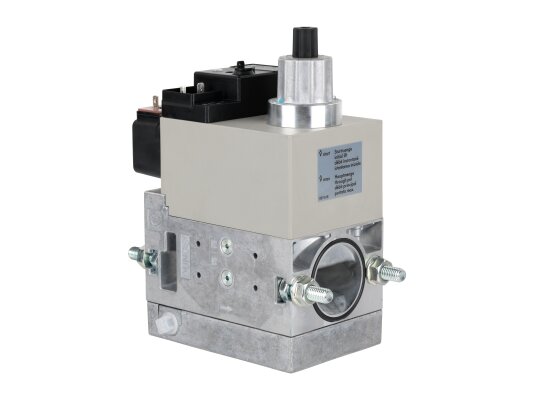

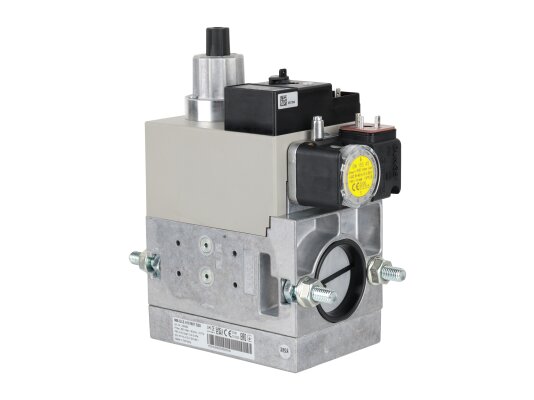

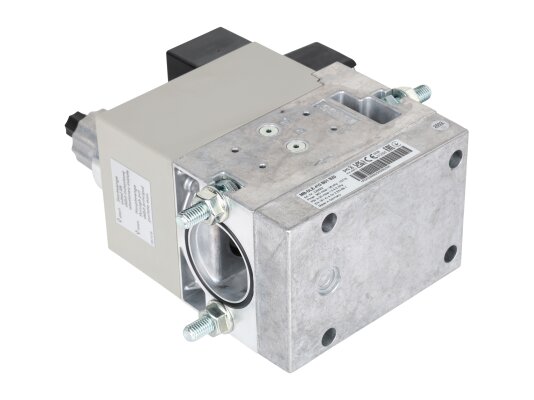

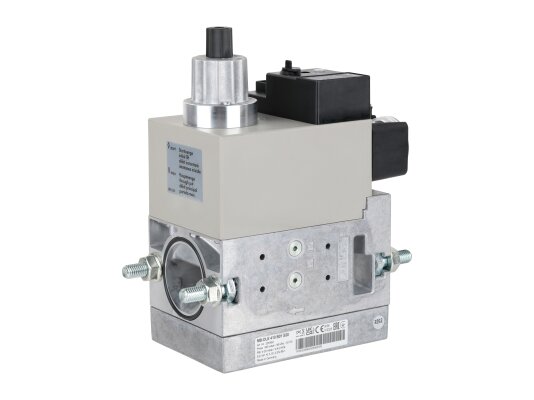

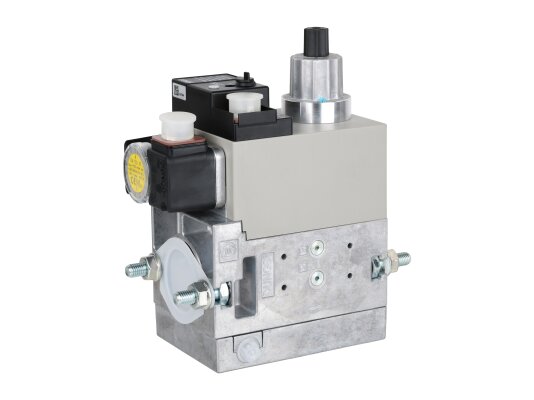

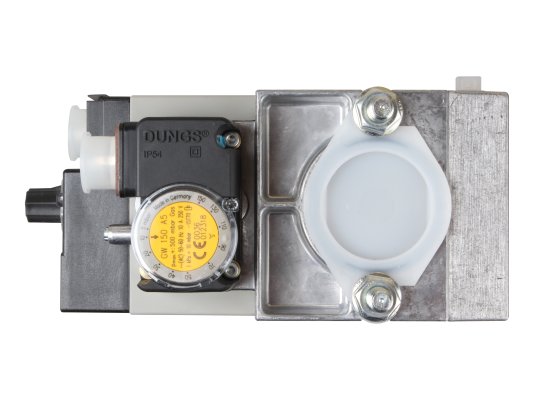

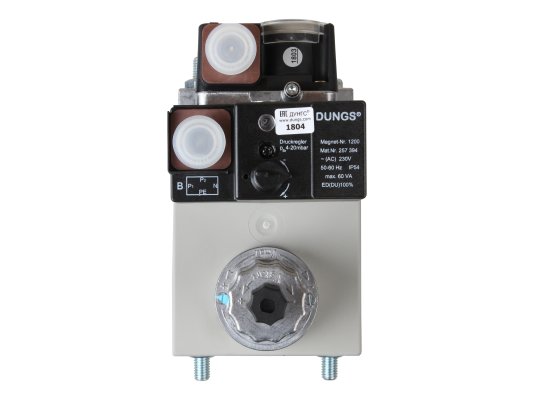

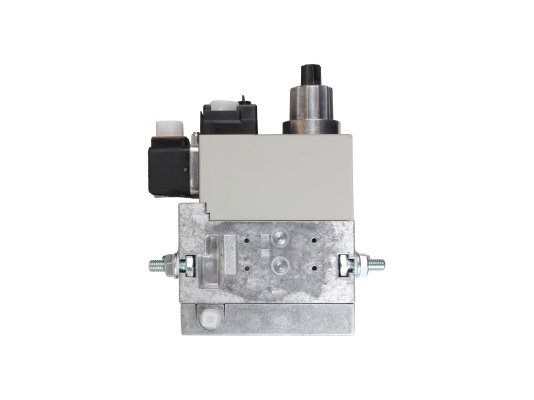

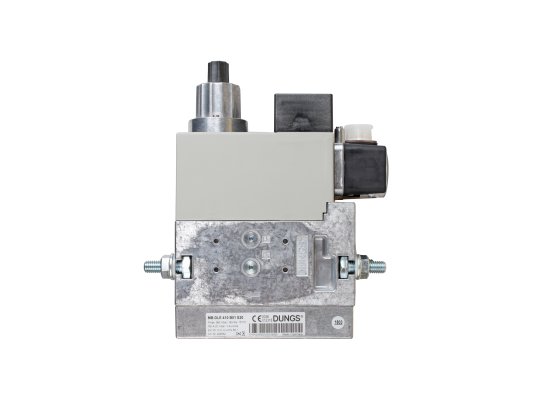

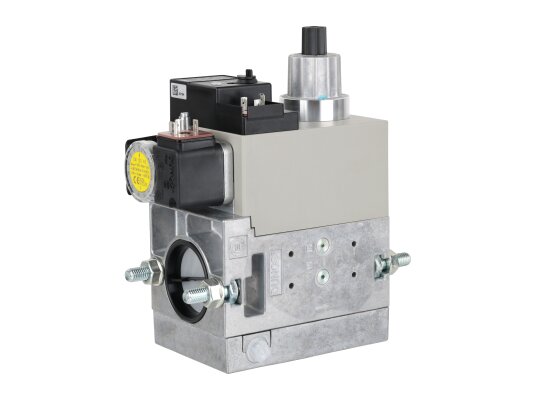

Газовый мультиблок Dungs MB-DLE 410 B01 S20 — газовый мультиблок Dungs MB-DLE 410 B01 S20, арт. 226562:

• Модуль регулирования и безопасности, одноступенчатый режим эксплуатации;
• Управление клапанами: совместное;
• Вид защиты: стандарт IP 54;
• Электромагнитные клапаны V1 и V2 класса А;
• Макс. избыточное давление газа 360 мбар;
• Диапазон входного давления газа 15-360 мбар;
• Диапазон выходного давления газа 4-20 мбар;
• Встроенный фильтр: стандартный фильтр, синий;
• Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 3/4 — 1 1/4.

Газовый мультиблок Dungs MB-DLE 410 B01 S20 устанавливается в одноступенчатые газовые горелки крупных производителей: Weishaupt, Ecoflam, Oilon, Elco и Riello. Моноблочная конструкция имеет компактный габариты и стандартные посадочные размеры, что обеспечивает удобство монтажа. Модуль используется для автоматизации регулирования давления газа, способствует безопасной эксплуатации газового котла.

Главные рабочие параметры:

• диапазон входного и выходного давления – 15-360 и 4-20 мбар (соответственно);
• избыточное давление – 360 мбар;
• рабочей средой является газ 1, 2, 3 семейства и нейтральные газы;
• эксплуатационная температура: от -15 °C до +70 °C.
• Стандартная комплектация
• Под одним корпусом объединены устройства:
• фильтр тонкой очистки, отсеивающий мелкие примеси;
• регулятор давления;
• два ЭМ-х клапана А-класса с совместным управлением;
• реле давления GW 150 A5.

В заводской комплектации отсутствуют резьбовые фланцы, штекеры для установки блока и датчика реле давления.

Устройство и особенности

Электромагнитные клапаны имеют совместное управление, что повышает надежность работы блока и котла отопления в целом. Оба клапана быстро закрываются. Открытие первого происходит быстро, второго – медленно, что способствует плавный пуск газа.

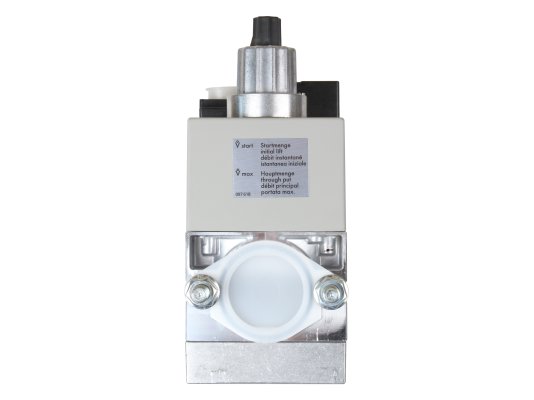

На клапане V2 предусмотрен дроссель регулировки главного потока. Скорость открытия можно изменить при пуско-наладочных работах.

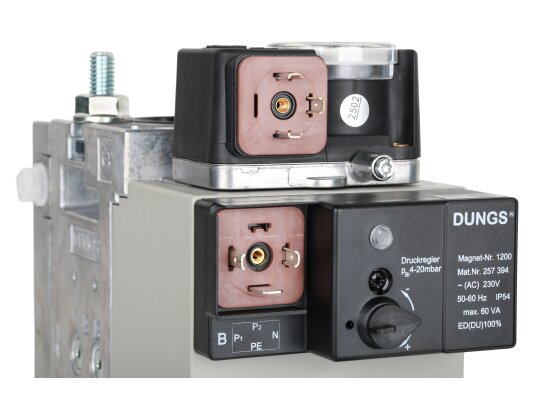

За регулирование давления отвечает регулятор пропорционально интегрального действия. Его основная функция – стабилизация давления на выходе и обеспечение заданного уровня в соответствии с настройками.

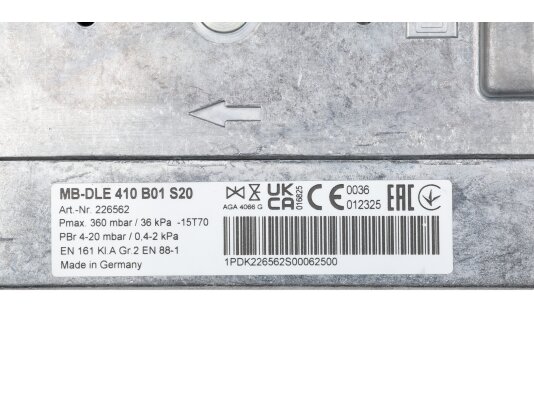

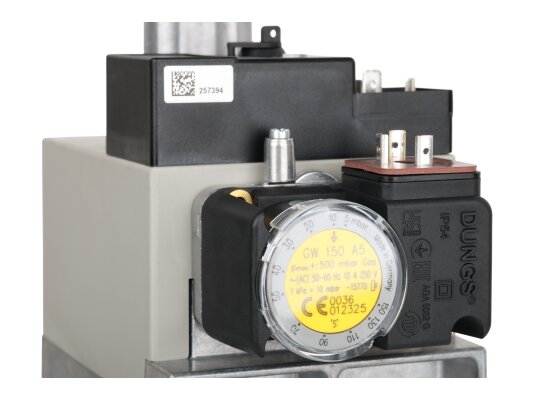

На корпусе мультиблока (артикул 226562) зафиксирован датчик реле давления, отвечающий за минимальное входное давление.

Встроенный фильтр необходимо регулярно менять при загрязнении. Отсутствует необходимость демонтажа арматуры при его извлечении. Для защиты системы от сбоев перед модулем следует установить отдельный фильтр.

Газовый мультиблок Dungs MB-DLE 410 B01 S20 рассчитан на стабильную работу в сложных условиях производства – класс электрозащиты соответствует стандарту IP 54.

Соединение осуществляется посредством фланцев с резьбой Rp 3/4 — 1 1/4 (ISO 7/1). Монтаж выполняется в горизонтальный или вертикальный газопровод.

Достоинства:

• безопасность эксплуатации котла;
• точное регулирование выходного давления;
• плавный пуск газа;
• штатный фильтр тонкой очистки;
• небольшие габариты и вес;
• датчик контроля минимального уровня давления на входе;
• установка в горелки многих производителей;
• монтаж на резьбовые фланцы;
• надёжная защитная оболочка (класс IP 54).

Для формирования надёжной, энергоэффективной системы отопления предлагаем купить газовый мультиблок Dungs MB-DLE и все необходимые комплектующие по рыночной цене. Продукция европейского бренда Dungs прошла испытания, сертифицирована и поставляется в сопровождении с длительной гарантией.
