Описание

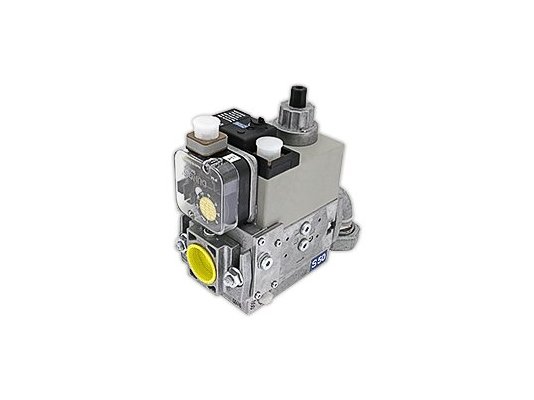

Газовый мультиблок Dungs MB-DLE 412 B07 S22 артикул 225650 представляет собой реализованную в едином корпусе компактную газовую линию. Модуль регулирования и безопасности используется для комплектации систем с одноступенчатым режимом работы. Обладает высоким коэффициентом расхода при низком перепаде давления. Мультиблок рассчитан на контакт с газами семейства 1, 2, 3 и другой нейтральной газообразной средой. Устанавливается в системы с максимальным давлением подачи 360 мбар. Регулятор пропорционально-интегрального действия гарантирует высокочувствительную регулировку давления газа на выходе.

Особенности

• Компактный блочная конструкция модуля состоит из двух э/м клапанов класса А, реле GW 150 A5, регулятора давления, фильтра. Клапаны быстро закрываются, один отпирается быстро, второй – медленно, плавно запуская горелку. Управление автоматическими клапанами – раздельное. Скорость открытия выходного клапана регулируется.
• Мультиблок рассчитана на давление от 15 до 360 мбар и одноступенчатое регулирование. Регулятор давления отвечает за стабильную работу газовой установки. Обеспечивает высокую точность выходных параметров. Настройка давления газа на выходе осуществляется при монтаже блока и пусконаладочных работах.
• Газ проходит через грязеуловитель, удаляя посторонние примеси и частицы, способные нанести вред запорной арматуре. Для действенной защиты и стабильной работы газового оборудования требуется обязательная установка основного фильтра в газопроводную линию.
• На корпусе мультиблока размещен датчик-реле давления мини, который контролирует минимальное давление перед первым э/м клапаном, предотвращая риск возникновения неблагоприятных последствий при перепадах давления в подающей магистрали.
• Корпус и конструктивные элементы, контактирующие с газом, выполнен из износо-, коррозиестойких материалов: алюминия, стали, латуни, бутадиен-нитрильного каучука. Электрические компоненты защищены от воздействия пыли и влаги по стандарту IP 54.
• Быстрый и надёжный монтаж модуля регулирования и безопасности осуществляется при помощи резьбовых фланцев Rp 1-2.
• В конструкции предусмотрен встроенный байпасный клапан. Корпус модуля даёт возможность установить блок контроля герметичности, клапан газопровода безопасности и другие устройства.
