Описание

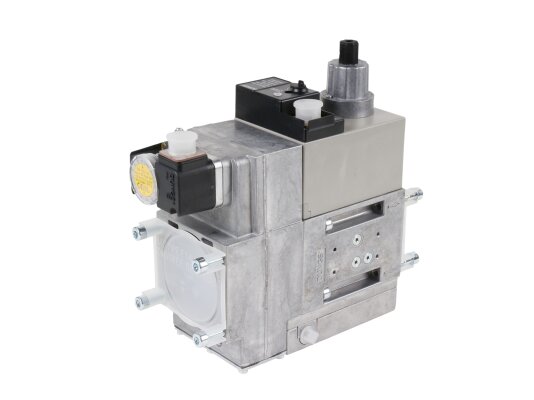

Газовый мультиблок Dungs MB-DLE 415 B01 S20 — может быть заменен рампой, арт. 3970180.

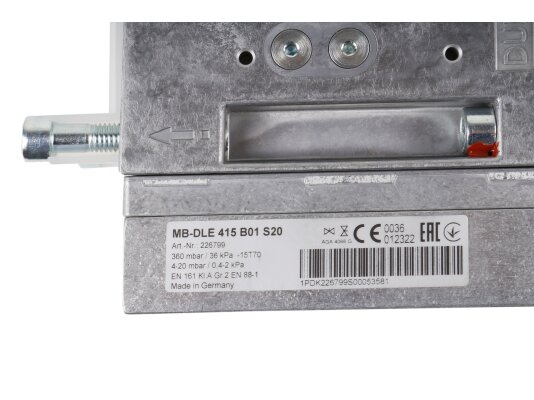

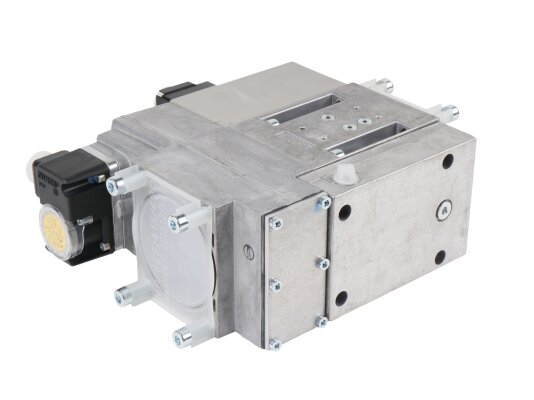

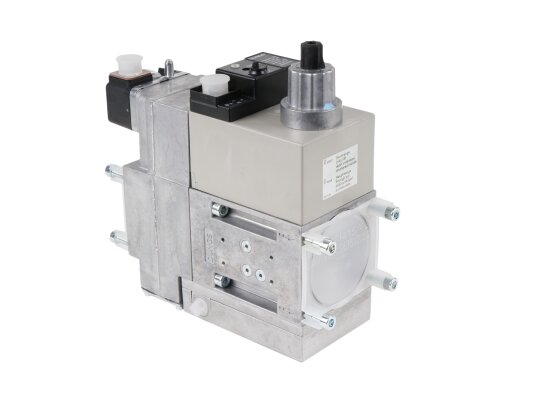

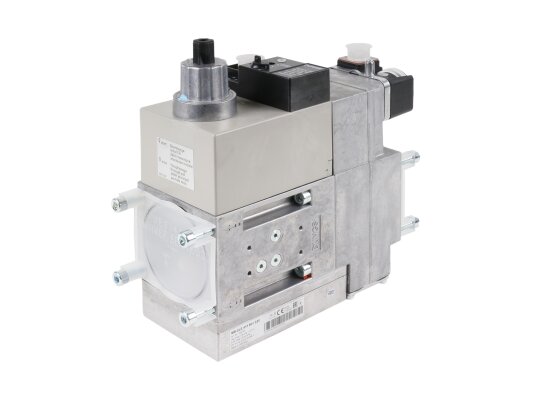

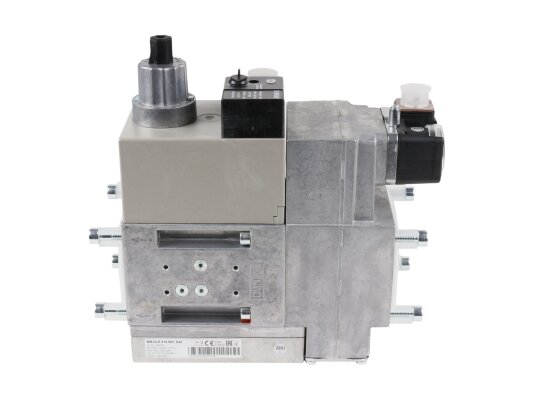

Газовый мультиблок Dungs MB-DLE 415 B01 S20, арт. 226799:

• Модуль регулирования и безопасности, одноступенчатый режим эксплуатации;
• Управление клапанами: совместное;
• Вид защиты: стандарт IP 54;
• Электромагнитные клапаны V1 и V2 класса А;
• Макс. избыточное давление газа 360 мбар;
• Диапазон входного давления газа 15-360 мбар;
• Диапазон выходного давления газа 4-20 мбар;
• Встроенный фильтр: предварительный фильтр;
• Реле давления газа мини GW 150 A5;
• Резьбовое соединение Rp 1 — 2.

Газовый мультиблок Dungs MB-DLE 415 B01 S20 – универсальный модуль для регулирования давления газа. Способствует безопасную и бесперебойную работу газовых горелок, используемых в промышленных отопительных системах. Благодаря стандартным посадочным размерам, надежности и повышенной пропускной способности, мультиблок нашёл применение в горелках крупных производителей.

Основные параметры:

• диапазон входного и выходного давления – 15-360 и 4-20 мбар (соответственно);
• максимальное избыточное давление газа – 360 мбар;
• рабочей средой являются сухие, неагрессивные газы;
• эксплуатационная температура: от -15 °C до +70 °C.

Важно! При установке мультиблока в системы сжиженного газа минимальная температура ограничивается 0 °С.

Комплектация

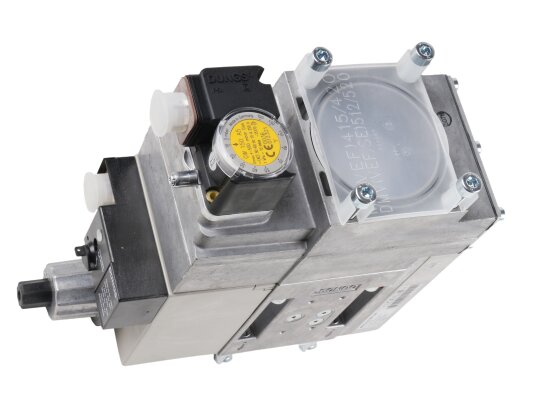

В едином корпусе соединены:

• фильтр грубой очистки, сдерживающий крупные частицы грязи;
• регулятор с заводскими настройками давления;
• два ЭМ-х клапана А-класса с совместным управлением;
• реле давления GW 150 A5.

Дополнительно необходимо заказать резьбовые фланцы и штекеры для мультиблока и датчика реле давления.

Конструкция и особенности

Корпус имеет надежную изоляцию от внешних воздействий – класс электрозащиты IP 54.

Задачу регулирования выходных параметров давления выполняет регулятор пропорционально интегрального действия. Предустановленное на заводе давление можно изменить при подключении блока.

ЭМ клапаны являются быстрозакрывающимися. Открытие клапана V1 происходит быстро, а V2 – медленно. Такое исполнение второго клапана обеспечивает плавный пуск газа. Клапан V1 снабжён регулятором, выравнивающим давление на входе. Дроссель на втором клапане регулирует главный поток газа.

Мультиблок (артикул 226799) имеет внешний запальный отвод. Блочная конструкция может дополняться необходимыми устройствами под конкретные потребности.

Предварительный фильтр отсеивает посторонние механические частицы. Установка основного фильтра обязательна.

Монтаж и эксплуатация

Универсальный газовый мультиблок Dungs MB-DLE фиксируется в систему горизонтально или вертикально (магнитом вверх). Доступны промежуточные положения. Присоединение осуществляется на фланцы с трубной резьбой Rp 1-2.

При монтаже можно откорректировать скорость открытия ЭМ клапана V2 и стадию скоростного подъема.

Преимущества:

• повышенная пропускная способность;
• точное регулирование давления газа, плавный пуск;
• установка в горелки широкого спектра фирм-изготовителей;
• корректировка базовых настроек давления;
• простое и надёжное соединение с газопроводом;
• пыле-, влагонепроницаемый корпус (стандарт IP 54);
• предварительный фильтр, удерживающий крупные примеси;
• проверенная надежность в сочетании с приемлемой ценой.

Стабильная и безопасная работа газового котла зависит от правильного подбора комплектующих. Сверьте параметры с техническими условиями горелки, прежде чем купить газовый мультиблок Dungs MB-DLE 415 B01 S20.
