Описание

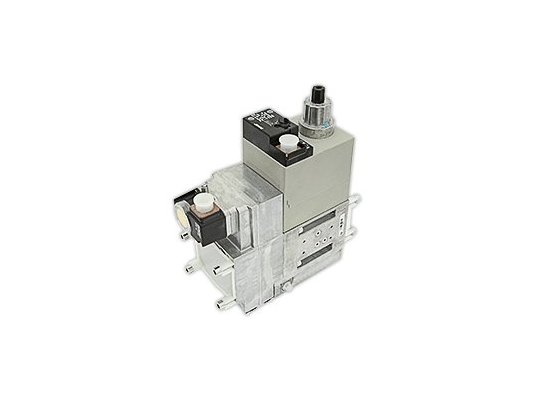

Газовый мультиблок Dungs MB-DLE 420 B01 S22 — газовый мультиблок Dungs MB-DLE 420 B01 S22 артикул 226804 – универсальная газовая арматура, предназначенная для регулирования подачи газа и обеспечения стабильной и безопасной работы газопотребляющей установки. Модуль регулирования и безопасности используется для горелок одноступенчатого принципа действия. Характеризуется компактностью, многофункциональностью, надёжной службой. Рассчитан на входное давление газа 360 мбар. Мультиблок используется для газов семейства 1, 2, 3 и иной нейтральной газообразной среды. Ввиду быстрому закрытию автоматических клапанов обеспечивается безопасная эксплуатация газовой установки при перепадах давления в газопроводной магистрали.

Особенности

• Газовый мультиблок оснащен компактным корпусом, объединившим два электромагнитных запорных клапана, реле, регулятор давления, фильтр.
• Электромагнитные клапаны имеют раздельное управление. Закрываются быстро, открываются быстро (первый клапан) и медленно (второй клапан). Постепенное отпирание 2-го клапана способствует плавному запуску горелки.
• Мультиблок применяется в системах с входным давлением газа от 15 до 360 мбар. Устанавливается в горелочные устройства с одноступенчатым режимом регулирования мощности. Для монтажа используются резьбовые соединения Rp 1-2 дюйма. Мультиблок может монтироваться в горизонтальные и вертикальные трубопроводы.
• Корпус и контактирующие с газом детали произведены из алюминия, стали, латуни, бутадиен-нитрильного каучука. Электрические компоненты защищены от внешних воздействий, пыли и влаги по стандарту IP 54.
• Регулятор давления гарантирует стабильную работу котла. Регулировка выходного давления газа осуществляется автоматически, с учетом заданных настроек. Корректировка давления газа на выходе из устройства осуществляется при монтажных и пусконаладочных работах.
• Реле давления, смонтированное на корпусе, осуществляет контроль за наличием минимального давления на входе газа (перед первым э/м клапаном).
• Предварительный фильтр удаляет из газа посторонние частицы и примеси, защищая клапаны от повреждений и потери герметичности. В газопровод должен быть установлен также основной газовый фильтр.
• На модуль регулирования и безопасности могут устанавливаться также другие устройства, например: блок контроля герметичности, клапан газопровода безопасности и пр.

Мультиблок поставляется без штекеров для электроподключения и реле (их необходимо заказать отдельно).
