Описание

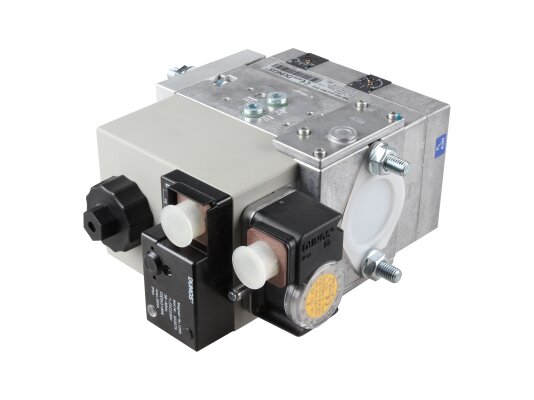

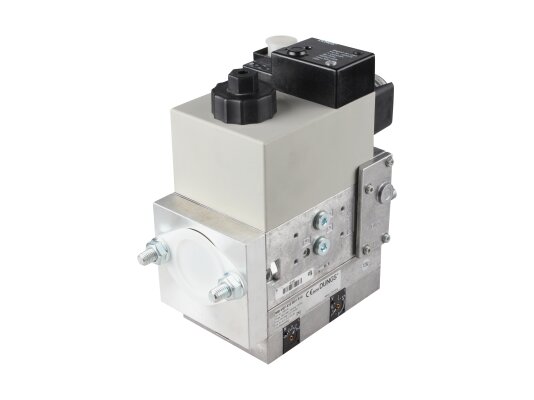

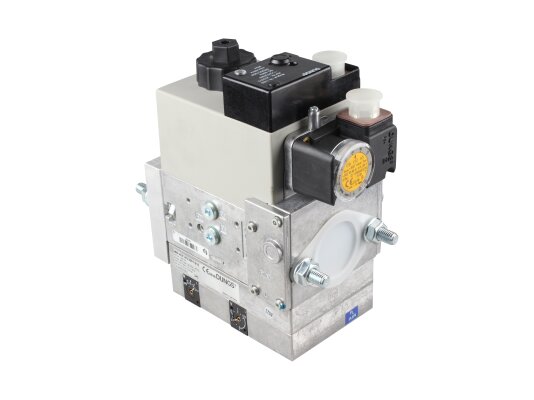

Газовый мультиблок Dungs MB-VEF 412 B01 S10 — газовый мультиблок Dungs MB-VEF 412 B01 S10: Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатации Регулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1.3 : 1 Компенсация давления в камере сгорания, коррекция нулевой точки Управление клапанами: совместное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А
Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 5-100 мбар
Диапазон выходного давления газа 0,5-100 мбар
Встроенный фильтр: стандартный фильтр, синий
Резьбовое соединение Rp 1 — 1 1/4

Газовый мультиблок Dungs MB-VEF 412 B01 S10 применяется в составе горелок с воздуходувкой или предварительным смешением. Гарантирует оптимальную подачу газа и бесступенчатый плавный режим эксплуатации оборудования. Используется практически всеми крупными производителями газовых горелок: Elco, Baltur, Riello, Oilon и пр.

Основные характеристики:

• рабочая среда – газ 1, 2, 3-го семейства и прочие нейтральные газы;
• максимальное рабочее давление – 360 мбар;
• входное и выходное давление газа: 5-100 и 0,5-100 мбар (соответственно);
• соединение с трубопроводом – резьбовые фланцы Rp 1 — 1 1/4;
• допустимая эксплуатационная температура от -15 °C до +70 °C.

Внимание! При использовании в системах сжиженного газа минимальная температура окружающей среды – 0 °C.

Особенности и комплектация

В состав блока входит 2 электромагнитных клапана А-класса с быстрым срабатыванием (до 1 сек.) и совместным управлениям.

надёжный корпус защищает электрические компоненты от внешних воздействий – класс электрозащиты соответствует стандарту IP 54.

Модуль снабжён серворегулятором давления, который отвечает за модуляцию пламени горелки, и устройством для регулирования смеси газ-воздух с изменяемым соотношением от 0,75:1 до 3:1. Возможна корректировка нулевой точки и компенсация давления в камере сгорания.

Для защиты модуля от повреждений предусмотрен стандартный фильтр с размером ячеек 0,8 мм. Для его замены необходимо демонтировать арматуру.

К модулю могут подключаться дополнительные устройства.

Достоинства:

• резьбовые фланцы для быстрого и надежного монтажа в систему;
• защита конструктивных элементов встроенным фильтром с ячейками 0,8 мм;
• высокий класс электрозащиты – IP 54;
• гибкая регулировка соотношения газ-воздух в широком диапазоне;
• универсальность – подключение к горелкам популярных производителей;
• компактный размеры, небольшой вес конструкции;
• возможность доп. оснащения.

Для автоматизации подачи газа в модулируемые горелки предлагаем.
