Описание

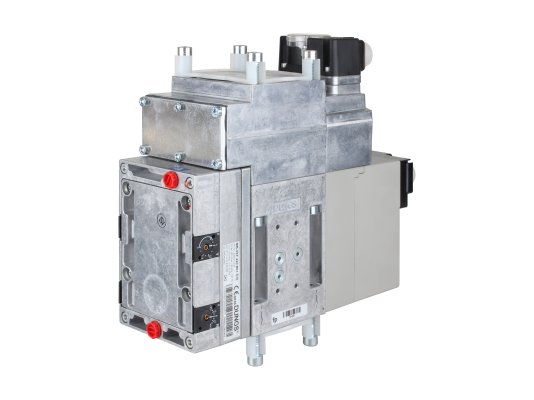

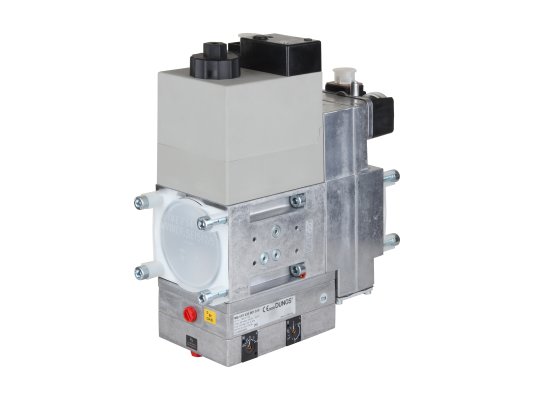

Газовый мультиблок Dungs MB-VEF 420 B01 S10 — газовый мультиблок Dungs MB-VEF 420 B01 S10:
- Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатации;
- Регулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1.3 : 1;
- Компенсация давления в камере сгорания, коррекция нулевой точки;
- Управление клапанами: совместное;
- Вид защиты: стандарт IP 54;
- Электромагнитные клапаны V1 и V2 класса А;
- Макс. избыточное давление газа 360 мбар;
- Диапазон входного давления газа 5-100 мбар;
- Диапазон выходного давления газа 0,5-100 мбар;
- Встроенный фильтр: предварительный фильтр;
- Реле давления газа мини GW 150 A5 Резьбовое соединение Rp 1 — 2.
Универсальный газовый мультиблок Dungs MB-VEF 420 B01 S10 бесступенчатого скользящего действия предназначен для установки в горелки крупных котельных промышленного назначения. Используется для автоматизированной и безопасной подачи газа.
Комплектация
- В одном корпусе объединены следующие устройства:
- регулятор состава газо-воздушной смеси;
- реле давления газа типа GW 150 A5;
- два электромагнитных клапана А-класса с совместным управлением;
- предварительный фильтр.
Для соединения используются резьбовые отверстия Rp 1-2 дюйма. Фланцы требуется докупить. Импульсные трубопроводы не входят в объем поставки.
Основные рабочие параметры:
- область использования – для подачи газа 1/2/3 семейства и нейтральных газообразных сред;
- входное и выходное давление: 5-100 и 0,5-100 мбар (соответственно);
- избыточное давление – 360 мбар;
- режим работы – плавный бесступенчатый;
- требования по эксплуатации – температура окружающего воздуха от -15 °C до +70 °C.
Важно! При использовании в составе установок, функционирующих на сжиженном газе, нижний температурный порог ограничен 0 °C.
Особенности:
Мультиблок (артикул 230628) оборудован серворегулятором давления, который обеспечивает модуляцию пламени горелки. Регулировочное устройство позволяет корректировать соотношение газ-воздух в пределах 0,75:1 до 3:1.
Реализована компенсация давления в камере сгорания и возможность корректировки нулевой точки.
Для стабильной работы в сложных промышленных условиях электрические компоненты надежно заизолированы от проникновения грязи и влаги – класс защиты IP 54.
Выходное давление определяет давление воздуха через импульсный трубопровод. Он должен соответствовать требованиям безопасности – выдерживать механические, термические нагрузки, не подвергаться разрушению и порче при контакте с химически активной средой. Рекомендуемый материал трубопровода – сталь.
При установке модуля необходимо исключить вероятность попадания конденсата в арматуру.
Стандартный способ монтажа позволяет использовать блок в составе брендовых горелок Cib Unigas, Oilon, Elco, Wieshaupt, Ecoflam, Riello, Baltur.
Плюсы устройства:
- безопасность при работе с газами;
- регулировка соотношения газо-воздушной смеси (от 0,75:1 до 3:1);
- стандартный резьбовой фланец для соединения с элементами системы;
- надёжная защита от проникновения пыли и влаги (степень IP 54);
- штатный фильтр предварительной очистки;
- бесступенчатый плавный режим работы.
Для комплектации газовых горелок предлагаем купить газовый мультиблок Dungs MB-VEF 420 B01 S10 и дополнительные принадлежности для монтажа по цене рынка. Изделие прошло сертификацию, отвечает действующим стандартам качества и безопасности, поставляется с длительной заводской гарантией.
