Описание

Газовый мультиблок Dungs MB-VEF 425 B01 S10: Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатации Регулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1.3 : 1 Компенсация давления в камере сгорания, коррекция нулевой точки Управление клапанами: совместное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А
Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 5-100 мбар
Диапазон выходного давления газа 0,5-100 мбар
Встроенный фильтр: сетка 0,8 мм
Резьбовое соединение Rp 2

Газовый мультиблок Dungs MB-VEF 425 B01 S10 создан для безопасной и эффективный работы модулируемых горелок промышленного назначения. Гарантирует бесступенчатый плавный режим эксплуатации газовых установок. Встроенный регулятор гарантирует возможность коррекции соотношения газа и воздуха в широком диапазоне.

Важные характеристики:

• входное и выходное давление газа – 5-100 и 0,5-100 мбар (соответственно);
• избыточное давление – 360 мбар;
• виды газа – 1, 2, 3-го семейства и нейтральные среды;
• эксплуатационные условия – температура воздуха от -15 °C до +70 °C.

Обратите внимание! Для установок, функционирующих на сжиженном газе, минимальная температура не должна быть ниже 0 °C.

Комплектация

В состав конструкции (артикул 241085) входят элементы:

• сетчатый фильтр (размер ячеек 0,8 мм), удерживающий грязь и инородные примеси;
• два ЭМ-х клапана А-класса с совместным управлением и быстрым откликом;
• реле давления;
• регулятор настройки состава газо-воздушной смеси.

Для монтажа в систему используются 2-дюймовые резьбовые фланцы.

В поставляемый комплект не включены штекеры для электрического подключения, фланцы и импульсные трубопроводы.

Особенности

Сервопривод регулятора выполняет функцию модуляции пламени горелки, а оптимальное соотношение газо-воздушной смеси регулируется посредством импульсных трубопроводов. В момент пуско-наладки определяется коэффициент отношения газа и воздуха. Диапазон: 0,75:1…3:1.

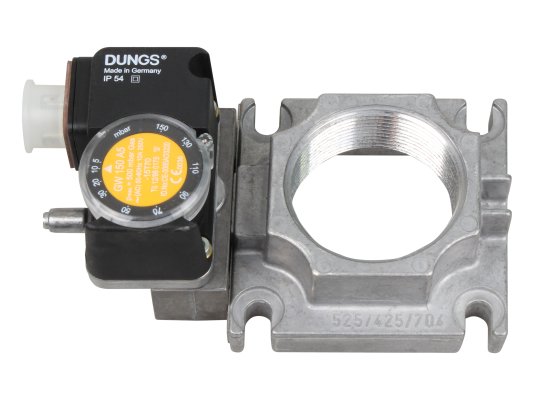

Датчик реле давления устанавливается на корпусе перед первым ЭМ клапаном, и выполняет задачу контроля минимального уровня давления газа.

Предусмотрена коррекция нулевой точки и компенсация давления в камере сгорания.

Бесперебойная работы мультиблока в сложных производственных условиях обеспечена надёжной изоляцией электрических компонентов – класс защиты соответствует стандарту IP 54.

Небольшие габариты модуля и его стандартные посадочные размеры подходят для большинства модулируемых горелок известных брендов.

Достоинства:

• автоматизация режима работы горелки;
• повышение энергоэффективности и безопасной работы оборудования;
• настройка коэффициента «газ-воздух» в диапазоне 0,75:1…3:1;
• надёжная изоляция электрических компонентов – степень защиты IP 54;
• фильтр для отсеивания загрязнений;
• длительная гарантия производителя (10 лет).

Для промышленных котельных установок предлагаем.
