Описание

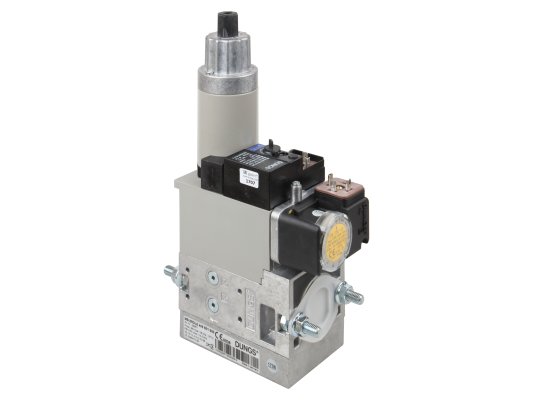

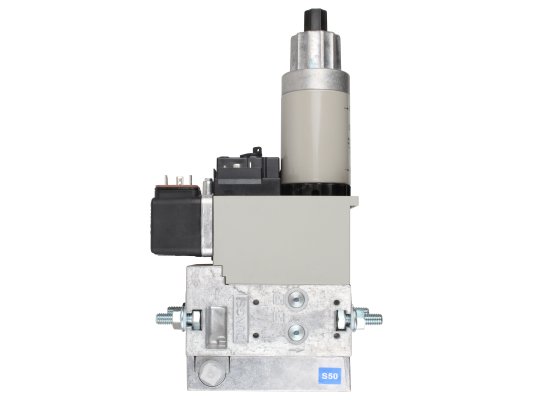

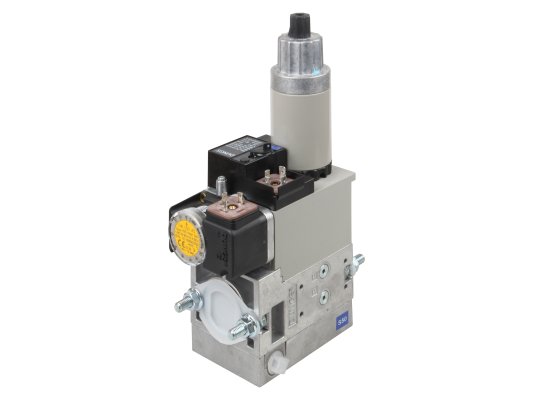

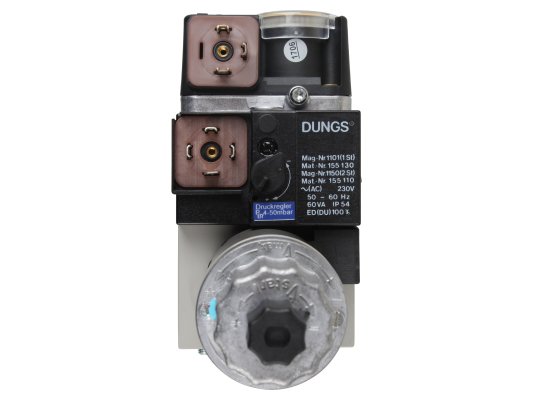

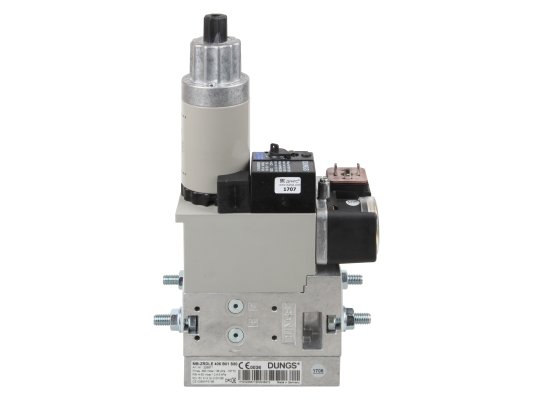

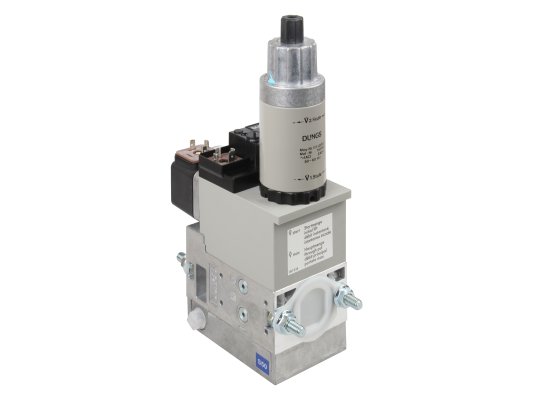

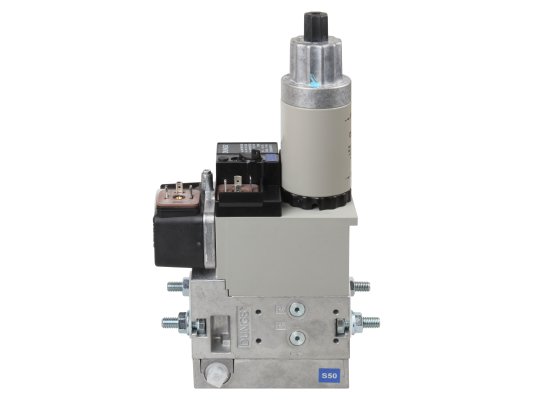

Газовый мультиблок Dungs MB-ZRDLE 405 B01 S50 — газовый мультиблок Dungs MB-ZRDLE 405 B01 S50: Модуль регулирования и безопасности, двухступенчатый режим эксплуатации Управление клапанами: совместное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А
Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар
Диапазон выходного давления газа 4-50 мбар
Встроенный фильтр: стандартный фильтр, синий
Реле давления газа мини GW 150 A5
Резьбовое соединение Rp 1/2 — 3/4

Газовый мультиблок Dungs MB-ZRDLE 405 B01 S50 – универсальный компактный узел регулирования давления газа. Служит для безопасной эксплуатации газового котла. Используется многими ведущими производителями двухступенчатых горелок, включая Riello, Oilon, Elco, Baltur. Удачная компоновка деталей, лёгкий монтаж, небольшие габариты и отличные эксплуатационные характеристики обеспечивают высокую популярность мультиблоков Dungs.

Стандартная комплектация

Газовый мультиблок Dungs MB-ZRDLE 405 B01 S50 (артикул 226871) представляет собой компактную газовую линию, объединяющую:

* входной фильтр для очистки магистрального газа;

* регулятор давления;

* 2 ЭМ запорных клапана А-класса;

* реле давления GW 150 A5.

Стандартный набор нужно дополнить установочными фланцами и штекерами для электроподключения.

Параметры работы:

* среда – газ 1-3 семейства и нейтральные газы;

* давление на входе/выходе – 15-360 / 4-50 мбар;

* максимальное давление – 360 мбар;

* температура воздуха: для природного газа от -15 °C до +70 °C, для сжиженного газа от 0 °C до +70 °C.

Исполнение

На внешней оболочке мультиблока смонтирован датчик реле давления, функцией которого является контроль минимального уровня входного давления газа.

Фильтр на входе в конструкцию предохраняет ЭМ клапаны и регулятор от негативного воздействия механических частиц, содержащихся в газовой смеси. Требуется установить основной фильтр перед рампой горелки, а также выполнять регулярное обслуживание встроенной сетчатой вставки.

Электромагнитные клапаны (одноступенчатый и двухступенчатый) имеют совместное управление для надёжной работы модуля. Первый клапан срабатывает оперативно (длительность открытия-закрытия не превышает 1 секунды), обеспечивая герметичность системы. Второй клапан – быстрозакрывающийся, но медленнооткрывающийся – такое исполнение определяет плавную подачу газа в горелку. Скорость открытия и стадия скоростного подъема может корректироваться. Запирающий выходной ЭМ клапан способствует 2-ступенчатый режим работы горелки.

Давление на выходе регулируется автоматически. После прохождения стадии очистки, магистральный газ проходит на регулятор, отвечающий за стабильность выходных значений давления. Заводские параметры подлежат изменению при монтаже горелки.

Мультиблок Dungs, при необходимости, можно оснастить клапаном запальной линии, модулем контроля герметичности и другими устройствами.

Подключение модуля выполняется на фланцы с резьбой Rp 1/2-3/4. Положение – горизонтальное, вертикальное (магнит вверх) и промежуточное.

Для безупречной работы в неблагоприятных условиях электрические компоненты заизолированы (степень защиты IP 54).

Преимущества:

* автоматизация подачи газа;

* лёгкий монтаж на резьбу;

* фильтрация входящего потока;

* контроль минимального давления входящего газа;

* продуманная компоновка деталей;

* влаго-, пыленепроницаемость корпуса;

* плавная подача газа;

* гибкое регулирование параметров давления;

* возможность подключения вспомогательных устройств;

* оптимальная цена.
