Описание

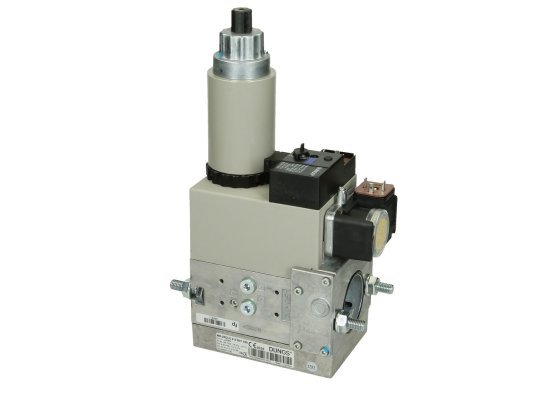

Газовый мультиблок Dungs MB-ZRDLE 410 B01 S52: Модуль регулирования и безопасности, двухступенчатый режим эксплуатации Управление клапанами: раздельное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А
Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар
Диапазон выходного давления газа 4-50 мбар
Встроенный фильтр: стандартный фильтр, синий
Реле давления газа мини GW 150 A5
Резьбовое соединение Rp 3/4 — 1 1/4

Газовый мультиблок Dungs MB-ZRDLE 410 B01 S52 – многофункциональное устройство двухступенчатого регулирования и контроля давления газа. Удачная компоновка элементов позволила сократить протяженность газовой линии. Благодаря надежному исполнению, энергоэффективности и долговечности, газорегуляторный узел широко применяется в горелках различного назначения.

Устройство

Реализованная в единой конструкции газовая линия включает: штатный фильтр, два э/х клапана (одна/две ступени), регулятор и реле давления. Для установки мультиблока требуется приобрести резьбовые фланцы и штекеры.

Основные характеристики

* Мультиблок (артикул 226169) рассчитан на работу с газами 1-3 семейства и нейтральной средой.

* Входное/ выходное/ предельное давление – 15-360 / 4-50 / 360 мбар.

* Предельные температуры эксплуатации: -15, +70 °C (для природного газа). В системах сжиженного газа использование мультиблока при минусовых температурах запрещено.

Особенности

Поток газа проходит очистку на входе в модуль, освобождаясь от инородных примесей. Механические частицы способны вызвать сбой в работе газового оборудования, нарушить герметичность мультиблока.

Датчик-реле, смонтированный на корпусе, контролирует минимальный уровень давления входящего газа.

Регулятор настроен на заводе и способствует стабилизацию выходного давления. Базовые установки можно изменить в широком диапазоне, от 4 до 50 мбар, при подключении горелки к котлу отопления.

Клапаны имеют раздельное управление, закрываются оперативно. Отпирание 2-го клапана – постепенное, чтобы подача газа происходила плавно. Скорость отпирания и стадию скоростного подъема можно откорректировать с учетом потребностей.

Газовый мультиблок Dungs уверенно работает в условиях пыли и влаги, класс электрозащиты отвечает стандарту IP54.

Монтаж и эксплуатация

Компактный модуль фиксируется с помощью фланцев Rp 3/4 – 1 1/4 дюйма. Монтаж осуществляется в газопровод любой конфигурации (см. инструкцию по установке).

Для максимальной защиты автоматики рекомендуется разместить отдельный фильтр перед мультиблоком. Встроенную сетку необходимо систематически заменять на новую, чтобы предотвратить засорение клапанов.

Важные плюсы:

* регулирование давления газа в автоматическом режиме;

* высокоточная настройка выходных параметров;

* фильтрация входящего потока;

* продуманное расположение элементов, небольшой габариты;

* пыле-, влагоизоляция корпуса (защита IP54);

* плавный розжиг и уверенная работа двухступенчатой горелки;

* удобство монтажа;

* возможность дооснащения.

В можно купить газовый мультиблок Dungs MB-ZRDLE 410 B01 S52 и другие элементы газовой установки по выгодным ценам, заполнив короткую форму заказа Изделия поставляются с фирменными гарантиями и необходимыми разрешениями.
