Описание

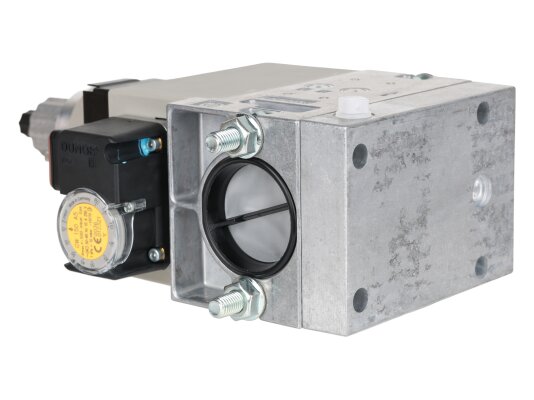

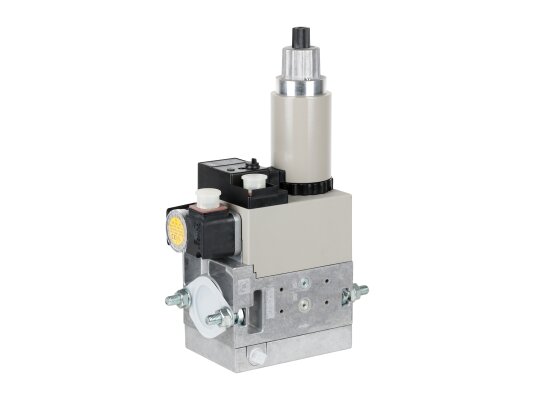

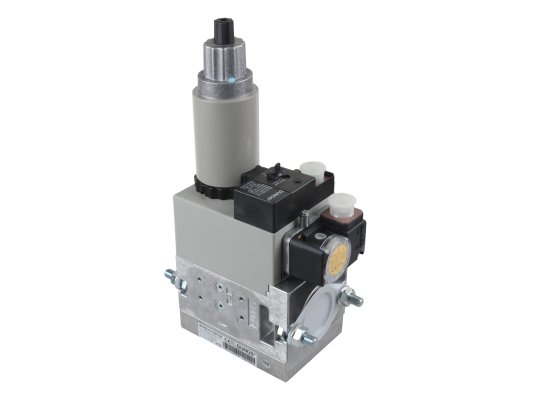

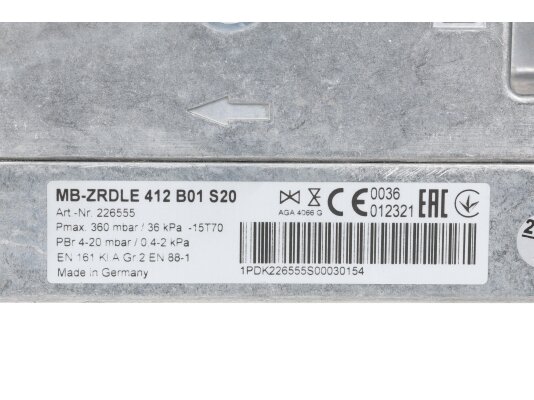

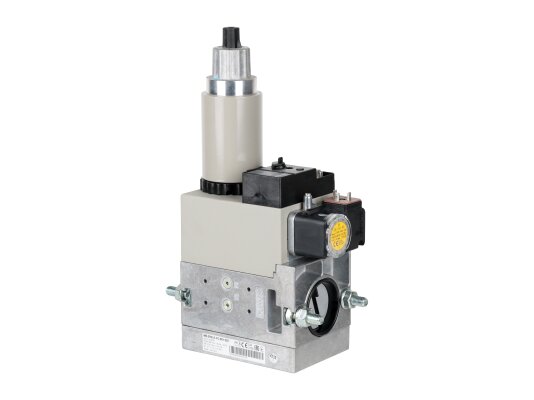

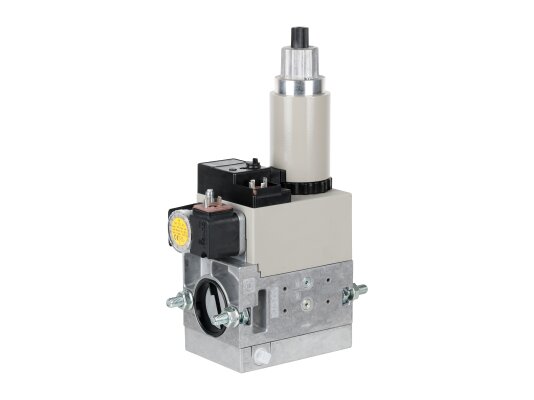

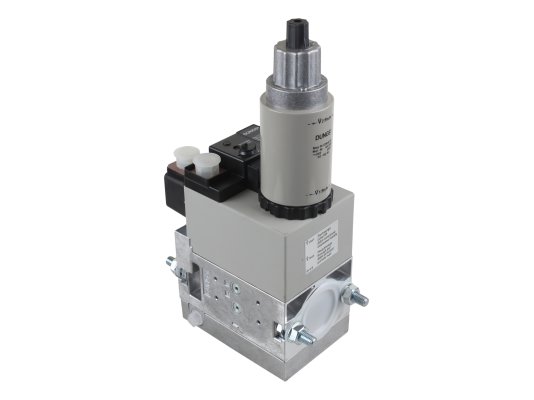

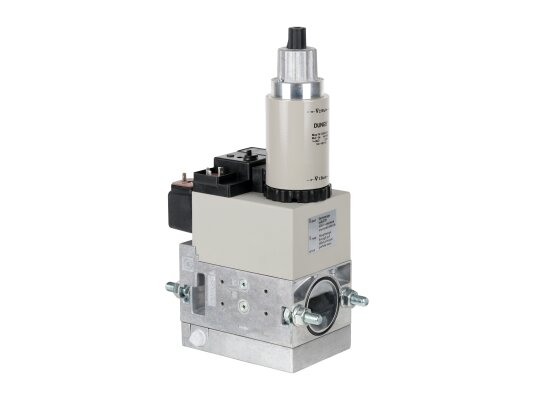

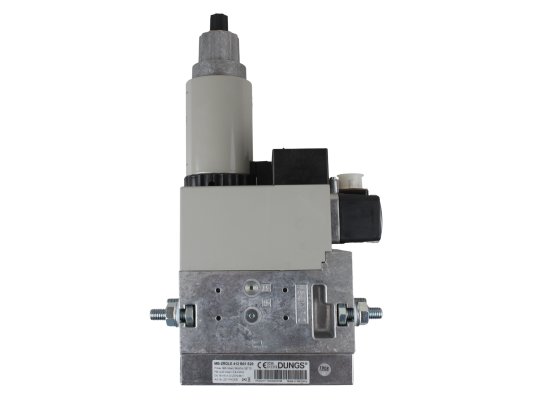

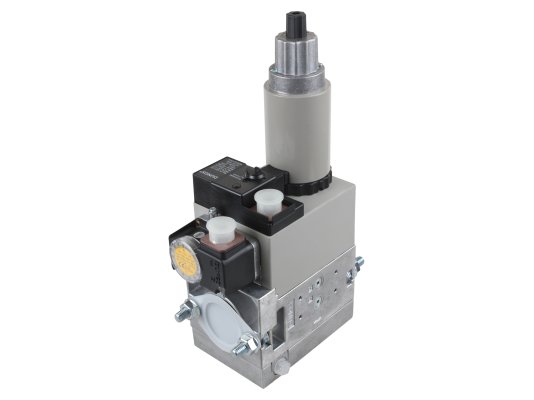

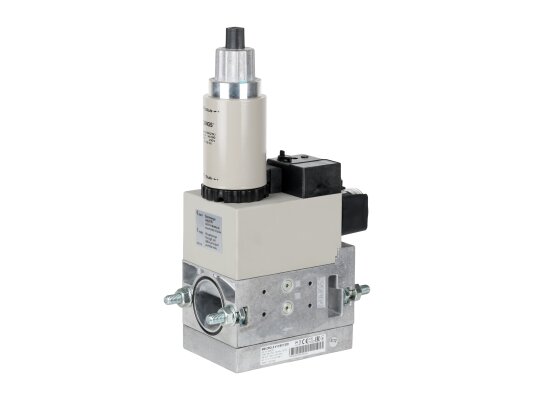

Газовый мультиблок Dungs MB-ZRDLE 412 B01 S20 — газовый мультиблок Dungs MB-ZRDLE 412 B01 S20, арт. 226555:

• Модуль регулирования и безопасности, двухступенчатый режим эксплуатации;
• Управление клапанами: совместное;
• Вид защиты: стандарт IP 54;
• Электромагнитные клапаны V1 и V2 класса А;
• Макс. избыточное давление газа 360 мбар;
• Диапазон входного давления газа 15-360 мбар;
• Диапазон выходного давления газа 4-20 мбар;
• Встроенный фильтр: стандартный фильтр, синий;

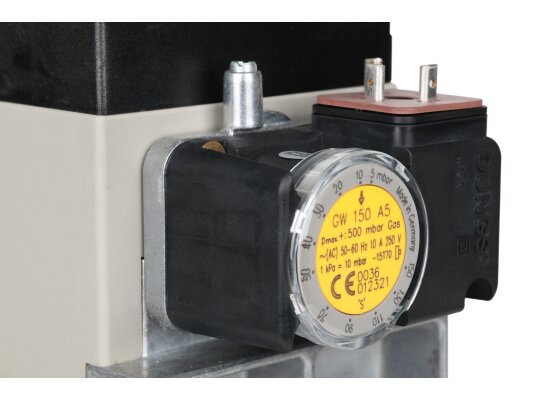

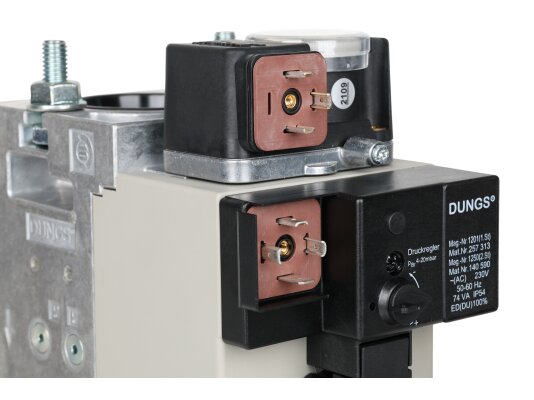

• Реле давления газа мини GW 150 A5;
• Резьбовое соединение Rp 3/4 — 1 1/4.

Газовый мультиблок Dungs MB-ZRDLE 412 B01 S20 – газовая линия с 2-ступенчатым регулированием. Незаменима для стабильной работы промышленных газовых горелок и обеспечения безопасной эксплуатации котельных установок. Распространенные посадочные размеры, безусловная надежность деталей и сборки, отличные характеристики способствуют широкой сфере применения мультиблока.

Комплектация

В небольшой конструкции соединены:

• стандартный фильтр;
• два запорных ЭМ клапана;
• регулятор давления;
• реле давления.

Необходимо заказать резьбовые фланцы и штекеры (в набор поставки не входят).

Конструкция и особенности

Для защиты уязвимых деталей на входе газовой смеси установлен фильтр, отсеивающий механические частицы. Регулярно требуется менять фильтр, чтобы исключить засорение ЭМ клапанов. Фирма-изготовитель настоятельно рекомендует смонтировать отдельный фильтр перед рампой горелки.

Система контроля минимального уровня входящего давления газа предотвращает затухание пламени.

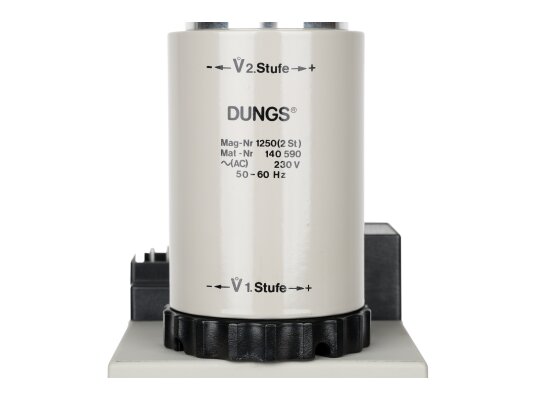

Запорные ЭМ клапаны – управляются совместно. Второй клапан имеет две ступени. За счёт использованию двойного седла обеспечена увеличенная пропускная способность.

Закрытие э/м клапанов происходит быстро, что способствует герметичности системы. Отпирание первого осуществляется мгновенно, второго – постепенно. Ввиду медленному отпиранию клапана V2 пуск газа происходит плавно. Скорость отпирания и стадия скоростного подъема регулируются.

Основным узлом выступает регулятор. Он способствует стабильность выходных параметров давления и устойчивую работу горелки. Базовые параметры можно скорректировать в диапазоне 4-20 мбар.

Параметры:

• функциональная среда – газ 1-3 семейства/нейтральный;
• давление на входе/выходе/максимум – 15-360 / 4-20 / 360 мбар;
• температурный режим: от -15 до +70 °C при потреблении природного газа, от 0 до +70 °C при использовании сжиженного газа.

Монтаж

Газовый мультиблок (артикул 226555) встраивается в систему посредством фланцев с трубной резьбой Rp 3/4-1 1/4. Положение при монтаже – горизонтальное, вертикальное (магнитом вверх) или промежуточное.

Важные достоинства:

• автоматическое двухступенчатое регулирование;
• точная настройка выходного давления газа,
• плавный запуск горелки;
• увеличенная пропускная способность;
• лёгкий монтаж на резьбовой фланец;
• штатный фильтроэлемент;
• защита электрических деталей от пыли и брызг (класс IP54);
• компактность, малый вес;
• возможность подсоединения дополнительных устройств.

Газовый мультиблок Dungs MB-ZRDLE 412 B01 S20 можно купить в режиме онлайн. Возможность установки во многие газовые горелки известных марок, доступная цена и безусловное качество сборки обеспечивают высокую популярность мультиблоков Dungs.
