Описание

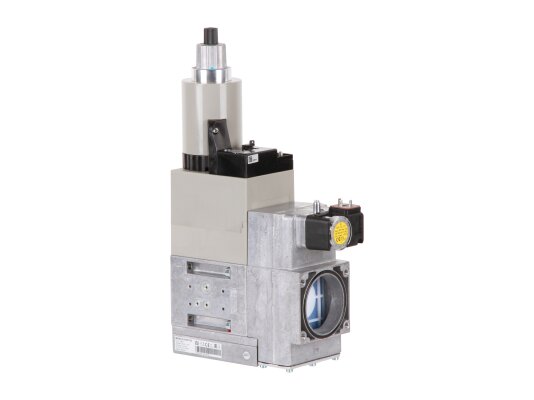

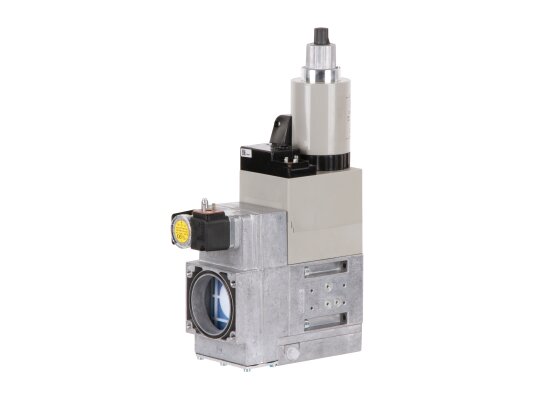

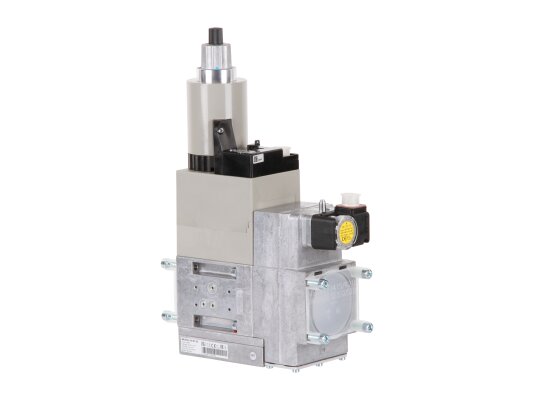

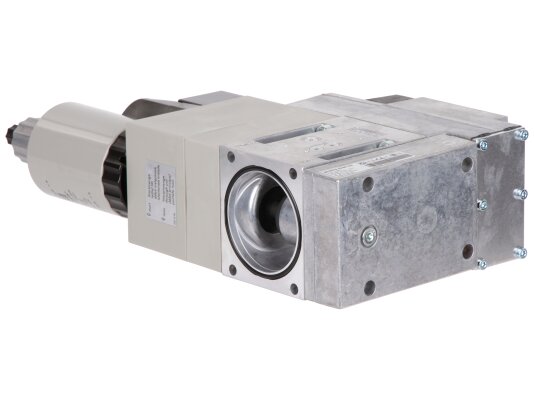

Газовый мультиблок Dungs MB-ZRDLE 420 B01 S20 — может быть заменен рампой .

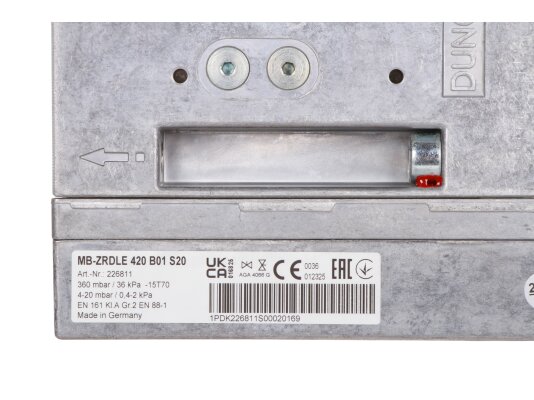

Газовый мультиблок Dungs MB-ZRDLE 420 B01 S20: Модуль регулирования и безопасности, двухступенчатый режим эксплуатации Управление клапанами: совместное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А
Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 15-360 мбар
Диапазон выходного давления газа 4-20 мбар
Встроенный фильтр: предварительный фильтр

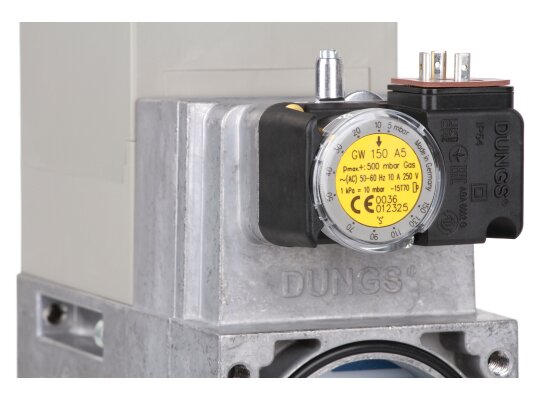

Реле давления газа мини GW 150 A5
Резьбовое соединение Rp 1 — 2

Газовый мультиблок Dungs MB-ZRDLE 420 B01 S20 создан для безопасной эксплуатации котельной установки. Газовая линия с 2-ступенчатым регулированием имеет небольшие габариты и распространённые посадочные размеры, поэтому широко используется для оснащения горелок большинства производителей. Высокая энергоэффективность модуля достигается за счет точной настройки выходного давления.

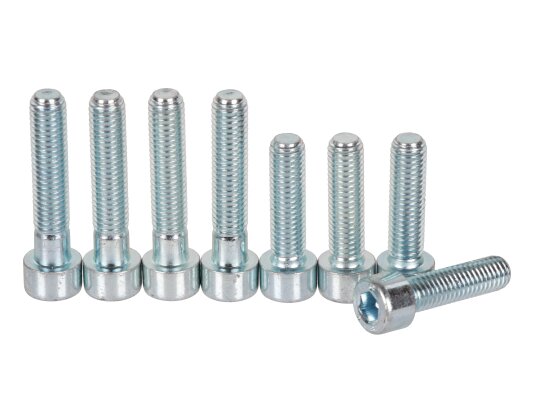

Набор поставки

Мультиблок (арт. 226811) оснащен предварительным фильтром, датчиком-реле давления, двумя ЭМ запирающими клапанами (одно- и двухступенчатый), регулятором давления. Для интеграции в систему и электроподключения требуется отдельно приобрести фланцы и штекеры.

Применение и параметры

• Мультиблок используется для нейтральных сред и газов 1-3 семейства.
• Входное/ выходное/ предельное давление – 15-360 /4-20 / 360 мбар.
• Температура окружающей среды: от -15 до +70 °C при сжигании природного газа, от 0 до +70 °C при работе с сжиженным газом.

Конструктивные особенности и принцип действия

Входящий магистральный газ фильтруется при поступлении в газорегуляторный узел, избавляясь от инородных частиц, способных повлечь поломку и потерю герметичности газовой линии.

Предусмотрена система контроля минимального входного давления, предотвращающая затухание пламени. Для повышения проходимости использовано двойное седло.

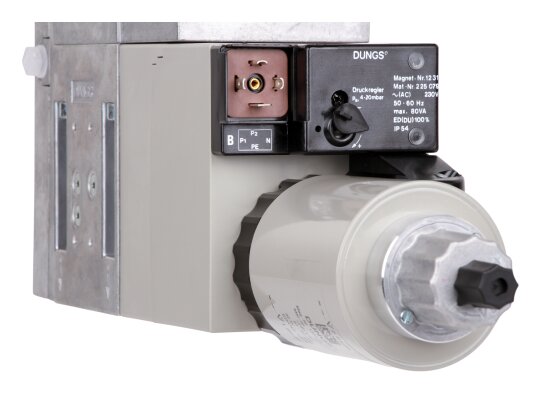

За стабилизацию давления и соответствие выходных параметров газа установленным значениям отвечает регулятор. Изменить настройки можно при монтаже горелки к котлу.

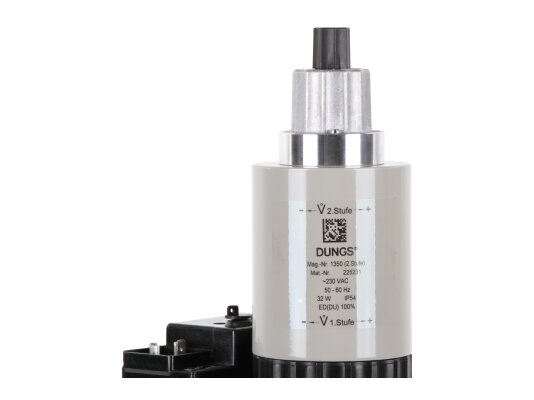

Совместно управляемые автоматические клапаны оперативно запираются, а отпираются быстро (первый) и медленно (второй). Благодаря постепенному открытию клапана V2, исключаются переходные процессы, и обеспечивается плавная подача газа. Скорость отпирания и стадия скоростного подъема настраивается с учётом текущих задач.

Газовый мультиблок Dungs MB-ZRDLE имеет надежную изоляцию корпуса для устойчивой работы в различных условиях (степень защиты электрических деталей IP 54).

Монтаж и эксплуатация

Модуль подключается к трубопроводу разной конфигурации (магнитом вверх) с помощью фланцев с трубной резьбой Rp 1 — 2.

Регулярно следует контролировать степень засорённости штатного фильтра, чтобы своевременно его менять. Перед рампой газовой горелки производитель рекомендует установить отдельный фильтр.

Ключевые преимущества:

• двухступенчатая автоматическая регулировка давления газа;
• фильтрация входящего газового потока;
• плавный запуск и устойчивая работа горелки;
• высокоточная настройка выходных параметров;
• защищенность от внешних воздействий (класс электрозащиты IP54);
• быстрый и надёжный монтаж на фланцы с резьбой;
• повышенная пропускная способность;
• удачная компоновка, уменьшающая протяжённость газовой линии;
• возможность подсоединения блока проверки герметичности и прочих устройств.

Газовый мультиблок Dungs MB-ZRDLE 420 B01 S20 можно купить в режиме онлайн по цене дилера.
