Описание

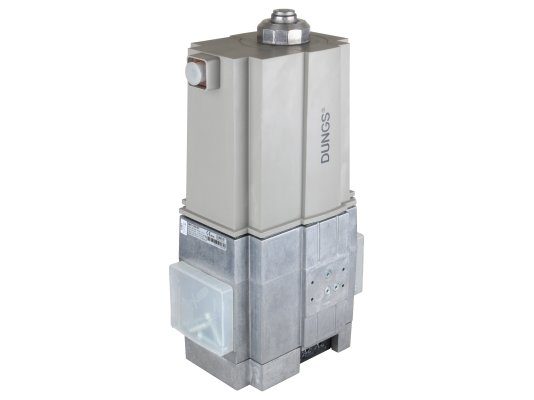

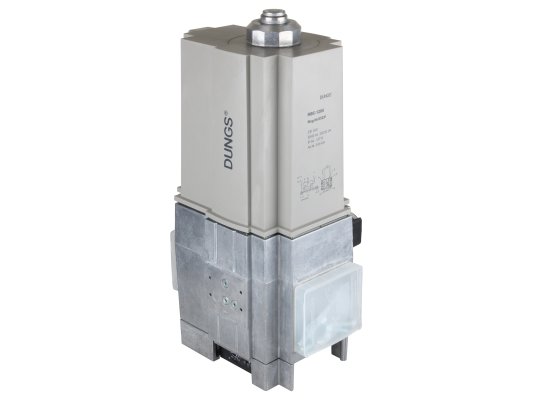

Газовый мультиблок Dungs MBC-1200-VEF — газовый мультиблок Dungs MBC-1200-VEF – устройство третьего поколения, предназначенное для промышленных горелок с модулируемым горением пламени. Способствует плавное регулирование и бесступенчатый режим эксплуатации газового оборудования. Характеризуется высокой пропускной способностью и экологичностью, может использоваться для горелок многих фирм: Weishaupt, Oilon, Ecoflam, Baltur и пр.

Комплектация

Dungs MBC-1200-VEF – это набор элементов газовой арматуры, в который входит:

• штатный фильтр для отсеивания инородных включений;
• датчик-реле минимального давления;
• 2 электромагнитных клапана класса А с оперативным срабатыванием;
• серворегулятор состава «газ-воздух».

Реле давления может быть любого типа: GW A5, A2 UB, NB A2.

Набором не предусмотрены резьбовые фланцы, штекеры для подключения модуля и датчика-реле давления (требуется заказать аксессуары отдельно).

Функциональные характеристики:

• диапазон входного и выходного давления – 15-360 и 0,5-100 мбар (соответственно);
• максимальное избыточное давление газа – 360 мбар;
• управление ЭМ клапанами – раздельное;
• условия эксплуатации – температура окружающего воздуха от -15 °C до +70 °C.

Внимание! Если мультиблок эксплуатируется в системах сжиженного газа, то минимальная температура ограничивается 0 градусами.

Особенности

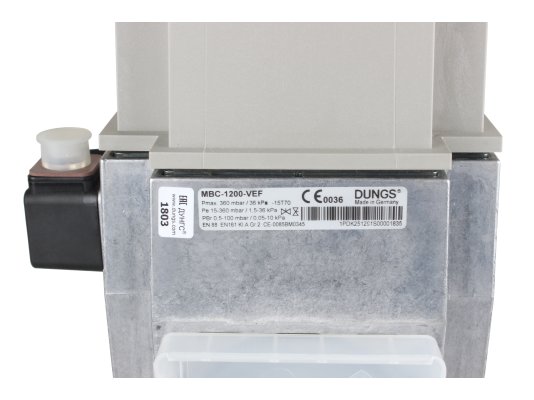

Газовый мультиблок Dungs MBC-1200-VEF (артикул 243413) соединяется с другими элементами газовой системы с помощью резьбовых фланцев Rp 1-2.

Отличительной особенностью является телескопическая система клапанов, что повышает пропускную способность блока.

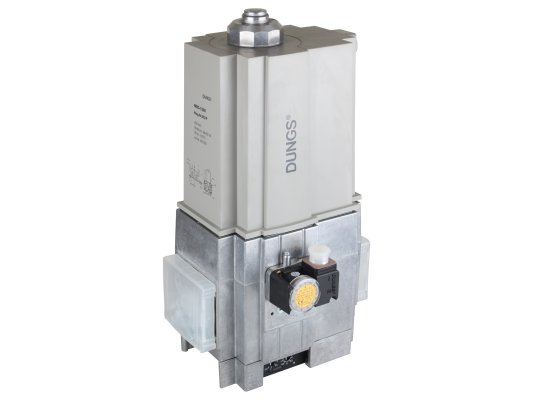

Для контроля входного давления газа на корпусе размещен датчик-реле минимального давления. Система защиты пламени от угасания обеспечивает безопасный режим эксплуатации газового котла.

Серворегулятор поддерживает оптимальный баланс газа и воздуха. Штатные настройки можно изменить при пуско-наладочных работах. Высокочувствительная корректировка осуществляется в диапазоне от 0,4:1 до 3:1.

Нулевая точка корректируется. Предусмотрена компенсация давления в камере сгорания.

Возможно дополнительное оснащение устройствами: блоком проверки герметичности, системой контроля газовых клапанов и пр.

Для работы в неблагоприятных условиях модуль имеет качественную изоляцию корпуса – класс IP 54.

Несмотря на наличие встроенного сетчатого фильтра, при монтаже газового оборудования требуется установить отдельный фильтр перед рампой газовой горелки. В процессе эксплуатации необходимо своевременно менять фильтрующий элемент. О его сильном засорении свидетельствует перепад давления до и после фильтра. Для контроля давления на этом участке предусмотрены резьбовые гнезда диаметром 1/8 дюйма.

Достоинства:

• плавный бесступенчатый режим эксплуатации горелки;
• настройка соотношения газ-воздух в широком диапазоне – от 0,4:1 до 3:1.
• штатный фильтр;
• контроль минимального давления;
• высокая пропускная способность;
• удобный и простой монтаж на резьбу;
• возможность установки дополнительных устройств;
• качественная защита электрических деталей – класс IP 54.

Ознакомьтесь с подробными характеристиками и требованиями по монтажу, прежде чем купить газовый мультиблок Dungs MBC-1200-VEF. Параметры соединения и рабочего давления должны соответствовать техническим условиям горелки.
