Описание

Газовый мультиблок Dungs MBC-300-SE-S302: Модуль регулирования и безопасности, серворегулятор давления Управление клапанами: раздельное Вид защиты: стандарт IP 54 Электромагнитные клапаны V1 и V2 класса А
Макс. избыточное давление газа 360 мбар Диапазон входного давления газа 35-360 мбар Диапазон выходного давления газа 30-300 мбар
Встроенный фильтр: стандартный фильтр, синий Реле давления газа мини GW 150 A5
Резьбовое соединение Rp 1/2 — 1 1/4

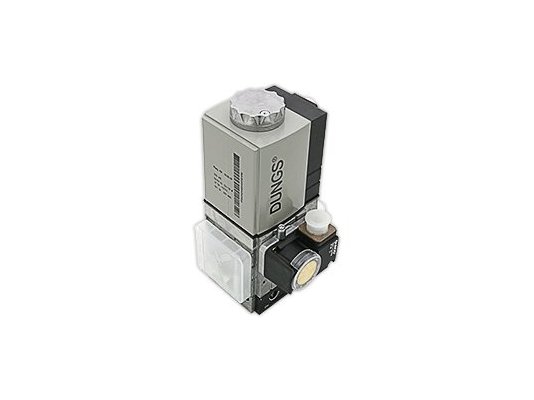

Газовый мультиблок Dungs MBC-300-SE-S302 – устройство третьего поколения, автоматизирующее режим работы газовой горелки. В конструкции использована телескопическая система клапанов и резьбовое соединение, что обеспечило повышенную пропускную способность и небольшой габариты. Основной областью использования являются газовые рампы модулируемых горелок. Мультиблоки этой серии используются большинством ведущих брендов: Elco, Weishaupt, Riello и пр.

Основные характеристики:

• диапазон входного и выходного давления – 35-360 и 30-300 мбар (соответственно);
• максимальное давление – 360 мбар;
• управление клапанами – раздельное;
• температура эксплуатации – от -15 °C до +70 °C.

Комплектация:

В небольшом корпусе соединены следующие элементы газовой арматуры:

• 2 ЭМ-х клапана А-класса с оперативным срабатыванием;
• штатный фильтр, обеспечивающий тонкую очистку;
• датчик реле давления;
• серворегулятор выходного давления.

Мультиблок (артикул 261647) соединяется с системой с помощью резьбовых отверстий Rp 1/2 — 1 1/4.

Блок может комплектоваться другими устройствами (модулем проверки герметичности, системой контроля за работой газовых клапанов и пр.) для обеспечения индивидуальных параметров системы подачи газа.

В набор поставщика не включены штекеры для электрического подключения блока.

Особенности:

• Серворегулятор давления даёт возможность регулировать подачу газа с высокой точностью в широкой амплитуде расхода.
• На корпусе смонтирован датчик реле давления, функция которого – отслеживать минимальный уровень давления газа перед клапаном V1 (реле давления включается при падении давления).
• Система защиты пламени от угасания способствует безопасную работу газового оборудования.
• Для стабильной работы в сложных условиях производства модуль снабжён надёжной оболочкой класса IP 54.
• Регулирование давления происходит после второго ЭМ клапана. Поэтому запальная линия в межклапанном пространстве требует монтажа стабилизатора давления.
• При изготовлении мультиблока использованы долговечные материалы: корпус – из алюминиевого литья, мембраны, уплотнители – из НБК, силопрена, электропривод – из стали, латуни, алюминия. Такое исполнение обеспечивает большой запас прочности и длительную службу.

Достоинства:

• надёжная и эффективный работа горелки;
• точная регулировка выходного давления;
• высокая пропускная способность;
• компактный габариты;
• простой монтаж в газопровод с помощью резьбовых соединений;
• возможность комплектации горелок многих крупных брендов;
• качественная защита уязвимых компонентов – класс IP 54;
• штатный фильтр, удерживающий мелкие загрязнения;
• возможность дооснащения под индивидуальные потребности.

Оборудование прошло тесты и испытания, сертифицировано, поставляется с заводской гарантией.
