Описание

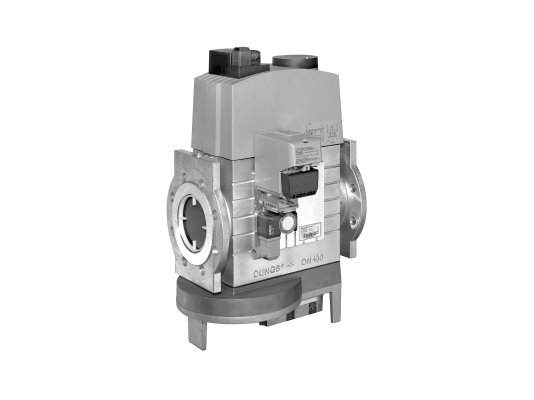

Газовый мультиблок Dungs MBC-3100-VEF-80 — устройство третьего поколения объединяет в одном корпусе газовую линию, обеспечивающую автоматизацию подготовки газовоздушной смеси перед подачей в топку и бесступенчатую плавную работу горелки с модулируемым горением пламени. Хорошо подходит для горелок многих брендов: Weishaupt, Oilon, Baltur, Ecoflam, Elco и пр. Газовый мультиблок Dungs MBC-3100-VEF-80 характеризуется высокой пропускной способностью – 310 м 3/час.
Комплектация
Мультиблок (артикул 244428) состоит из элементов:
- сетчатого фильтра, сдерживающего частицы грязи величиной от 0,8 мм;
- датчика-реле минимального давления;
- двух ЭМ клапанов А-класса с быстрым срабатыванием;
- серворегулятора соотношения газа и воздуха.
Можно установить реле давления любого типа: GW A5, A2 UB, NB A2.
В поставляемый набор не включены штекеры для подключения модуля.
Важные характеристики:
- диапазон входного и выходного давления – 15-360 и 0,4-100 мбар (соответственно);
- максимальное избыточное давление газа – 360 мбар;
- управление ЭМ клапанами – раздельное;
- условия использования – температурный режим от -15 °C до +60 °C.
Главные особенности
Газовый мультиблок Dungs MBC-3100-VEF-80 встраивается в систему с помощью фланцев DN 80. Сбросной фланец не предусмотрен – отсутствуют необходимые отверстия на корпусе устройства.
Отличительная особенность – двойные седла на электромагнитных клапанах, что способствует высокую пропускную способность модуля.
На корпусе смонтирован датчик-реле минимального давления, функция которого – контроль за входным давлением газа.
Сервопривод регулятора способствует модуляцию пламени горелки. С помощью регулятора можно настроить оптимальное соотношение газовоздушной смеси, от 0,4:1 до 3:1. Корректировка заводской настройки осуществляется при подключении горелки к котлу отопления.
Предусмотрена возможность коррекции нулевой точки и компенсации давления в камере сгорания.
Мультиблок можно оснастить дополнительными элементами: блоком проверки герметичности, системой контроля газовых клапанов, модулем ограничения давления газа и другими устройствами с учётом индивидуальных потребностей.
Для бесперебойной работы блока в сложных промышленных условиях реализована надёжная защита от внешних воздействий (класс IP 54).
На впуске в газовую линию смонтирован сетчатый фильтр. Необходимо контролировать степень засорения фильтроэлемента для своевременной замены – для этих целей предусмотрены резьбовые гнезда диаметром 1/8 дюйма, к которым подключается устройство измерения давления. Для максимальной защиты конструкции требуется установка отдельного фильтра перед рампой газовой горелки.
Преимущества:
- высокая пропускная способность – 310 м 3/час;
- высокочувствительная настройка оптимального соотношения смеси газа и воздуха;
- плавная бесступенчатая работа горелки;
- фильтр с сетчатой вставкой 0,8 мм;
- прочное фланцевое соединение;
- внутренняя импульсная линия;
- безопасный режим эксплуатации газового оборудования;
- датчик-реле минимального давления;
- возможность подключения дополнительных устройств;
- надёжная изоляционная оболочка (стандарт IP 54).
Перед тем как купить газовый мультиблок по указанной цене, сверьте основные характеристики со спецификацией горелки. Параметры соединительных отверстий и рабочего давления блока должны совпадать с техническими данными горелки.
